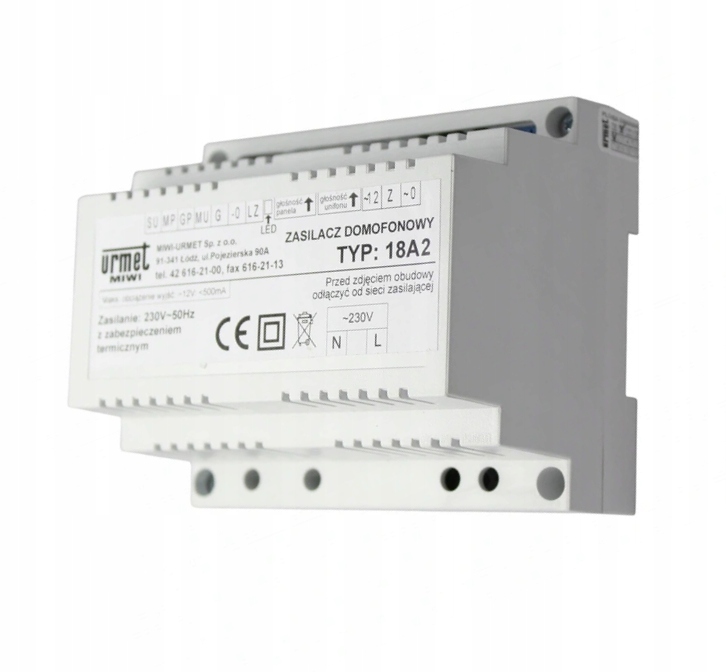

Блок питания домофона Urmet 18A2

Zasilacz domofonowy 18A2 URMET

• Zasilacz 18A2 to przedstawiciel najnowszej generacji zasilaczy produkcji URMET.
• Przystosowany do systemu 4+n, do montażu bezpośrednio na ścianie lub na szynie DIN.
• Współpracuje z panelami MIWI, MIWUS, mod.1127 oraz z panelami z modułami rozmównymi MR2 (mod.725), 1128/501 (Genya, Smyle, Aura).
• Posiada możliwość regulacji poziomu głośności unifonów oraz panelu wejściowego.
• Wyposażony w osłonkę zakrywającą zaciski przewodów co zapewnia bezpieczny montaż zasilacza bez dodatkowej obudowy np. na ścianie.
• Wbudowany triak włączający obwód elektrozaczepu.
• Wbudowany dwutonowy generator pozwala na jednoczesne wywołanie jednego lub dwóch unifonów.
• Posiada diodę LED sygnalizującą pracę zasilacza.
• Wbudowane zabezpieczenie termiczne.

Dane techniczne:

• Producent: Urmet
• Nr ref.: 18A2
• System: 4+n
• Wymiar: 110 x 130 x 66mm
• Montaż: szyna DIN
• Napięcie zasilania: 230V AC / 50Hz / 10VA
• Moc: 10VA
• Napięcie wtórne: 12V AC
• Zabezpieczenie: bezpiecznik T100 mA
• Temp. pracy: 0°C ÷ +45°C
• Wyjście EZ: 12 V AC / 500mA

Opis zacisków pod przewody:

~230 V zaciski napięcia zasilania 230 V AC

~12 wyjście napięcia zmiennego 12 V AC podświetlenia przycisków panela oraz zasilanie elektrozaczepu;

~0 masa dla napięcia 12 V AC;

-0 masa;

MU wejście sygnału mikrofonu z unifonów;

SU wyjście na głośnik unifonu;

GP zacisk do podłączenia głośnika w module rozmównym panela;

MP zacisk do podłączenia mikrofonu modułu rozmównego panela;

G wyjście generatora wywołania do panela z przyciskami;

LZ sterowanie włączeniem elektrozaczepu (załączenie poprzez zwarcie do masy);

Z podłączenie elektrozaczepu
