Falownik 750W zasilany 230V 50Hz jednofazowo

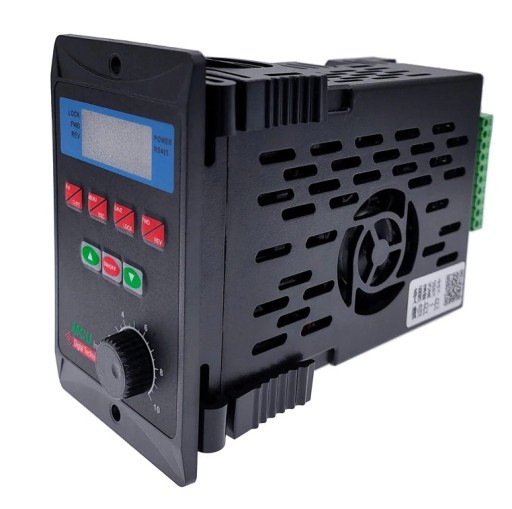

Falownik do silnika trójfazowego 750W

Urządzenie przeznaczone jest pracy z asynchronicznymi silnikami trójfazowymi 230V/400V do mocy do 750W.

Urządzenie bardzo proste w obsłudze.

Możliwość sterowaania z panelu sterującego lub sygnałów zewnętrznych (potencjometr do zmiany prędkości ) zewnętrzne wejścia do zmiany kierunku. Wystarczy ustawić odpowiednią funkcję (domyślnie sterowanie z panela.

Falownik jest wersją bez obsługi protokotołu RS485, komunikacja z sterownikiem PLC tylko po lini I/O.

Za pomocą sygnału D1, D2 możemy wybrać prędkości zaprogramowane.

Cechy produktu

• Płynna regulacja prędkości pokrętłem na wyświetlaczu.
• Zalecane silniki trójfazowe o mocy do 750W, 230/400V. Podłączenie w układzie "trójkąt"
• Maksymalnej częstotliwości generowanej falownika nawet do 99 Hz, pozwala na podwojenie prędkości maksymalnej.
• Możliwość ustawienia czasu płynnego rozruchu i zwalniania od 0,1 do 5s po każdym włączeniu/wyłączeniu
• Możliwość zaprogramowania aktywnego hamowania silnika
• Cyfrowy wyświetlacz wyświetla podstawowe parametry, prędkość obrotową obr/min przed redukcją, częstotliwość generowaną dla silnika w Hz, temperaturę radiatora w falowniku, pobór prądu w A, napięcie w V.
• Możliwość sterowanie zewnętrznym napięciem 0-5V.
• Chłodzenie wymuszone, zabezpieczenia m.in przed przegrzaniem się
• Prosta obsługa parametrów

Szybki start

1. Po podłączeniu zasilania oraz silnika
2. Naciskamy przycisk START/STOP
3. Pokrętłem ustawiamy odpowiednią prędkość
4. Przycsik FVD/REV pozwala zmienić kierunek
5. Gotowe

Zmiana czasu przyśpieszania

1. Nacisnąć przycisk MENU
2. Gdy na wyświetlaczu pojawi się 0.0 za pomocą przycisków góra/dół przechodzimy do parametru 0.1 (czas przyśpieszania) zatwierdzamy wartość przyciskiem ON/OFF.
3. Potwierdzamy przyciskiem SAVE.
4. Gotowe

Ustawienie sygnałów zewnętrznych

1. Naciskamy przycisk MENU
2. Gdy na wyświetlaczu pojawi się 0.0 przyciskami góra/dół przechodzimy do parametry 1.1
3. Naciskamy przycisk ON/OFF
4. Za pomocą  przycisków góra/dół ustawiamy wartość C4
5. Naciskamy przycisk SAVE
6. Gotowe

Jeśli panel nie reaguje na przyciski (świeci się kontrolka LOCK) należy nacisnąć i przytrzymać przycisk SAVE/LOCK przez ok 3 s.

Parametry techniczne :

• Napięcie zasilania 230VAC
• Maksymalna moc silnika 750W
• Regulacja częstotliwości 0-99Hz
• Wyświetlacz w kolorze czerwonym

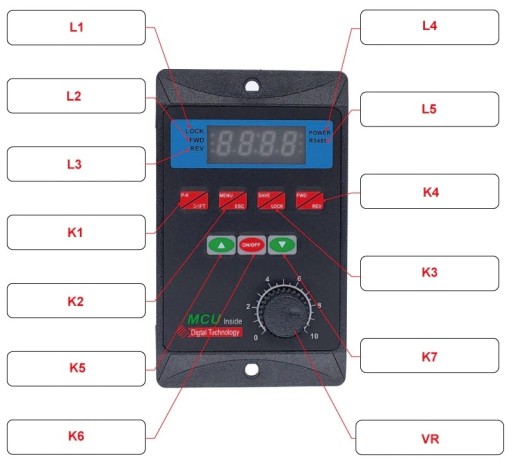

Opis przedniego panela

• L1-kontrolka blokady klawiatury
• L2-kontrolka kierunku przód
• L3-kontrolka kierunku tył
• L4-kontrolka zasilania
• L5-kontrolka transmisji RS485 (BRAK)
• K1-Przycisk częstotliwość, prąd, temperatura
• K2-Przycisk MENU
• K3-Przcysik zapisz/odblokuj
• K4-Przycisk przód/tył
• K5-Zwieksz wartość
• K6-Start/stop silnika
• K7-Zmniejsz wartość
• VR-Regulacja prędkości
