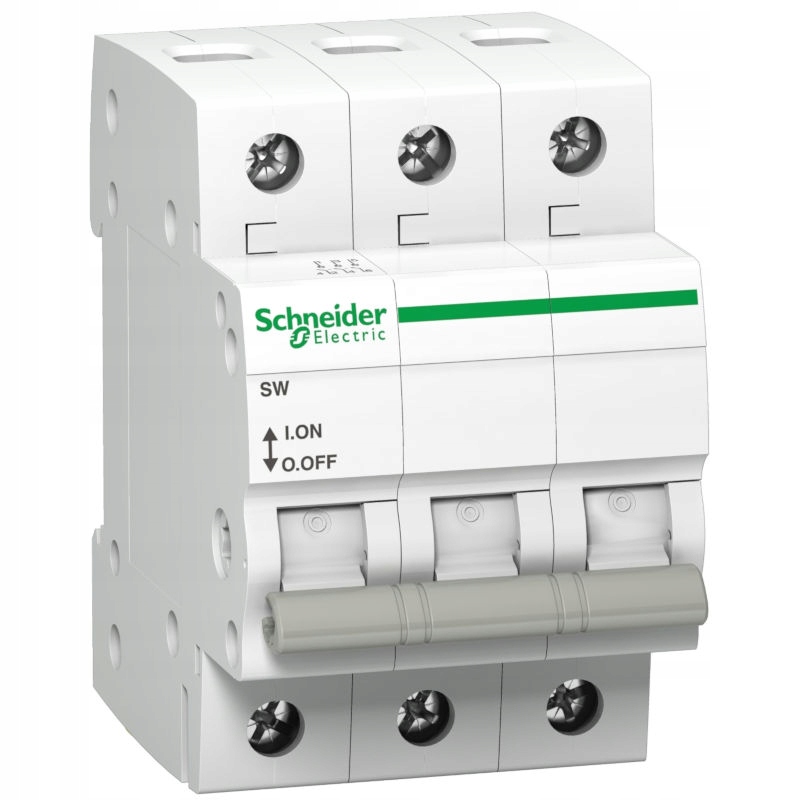

Schneider Rozłącznik izolacyjny 3P 63A SW A9S62363

Rozłącznik izolacyjny 3P 63A SW A9S62363 Schneider

Schneider Electric Rozłącznik izolacyjny SW-63-3 63A, o numerze A9S62363, prąd znamionowy 63A, 3-biegunowy (trójbiegunowy) stosowany do rozłączania izolacyjnego obwodów.

Wyposażone we wskaźnik Visi-Safe potwierdzający otwarcie styków rozłącznika. Możliwość wyposażenia w napęd drzwiowy, styk pomocniczy czy podstawę wtykową.

Parametry podstawowe:

• Gama produktów: Acti 9
• gama produktów: Acti 9
• Kategoria użytkowania: AC-22A
• Nazwa produktu: Acti 9 SW
• Opis biegunów: 3P
• skrócona nazwa urządzenia: SW
• Typ produktu lub komponentu : rozłącznik
• zastosowanie urządzenia: sterowanie
• zastosowanie urządzenia: izolacja

Parametry uzupełniające:

• [Icw] znamionowy prąd krótkotrwały wytrzymywany: 1260 A
• [Ue] znamionowe napięcie łączeniowe: 415 V prąd przemienny (AC) 50/60 Hz
• długość izolacji zdejmowanej z kabla: 9 mm
• dopasowanie do szyn łączeniowych i bloków rozdzielczych: strona dolna: połączenie podwójne

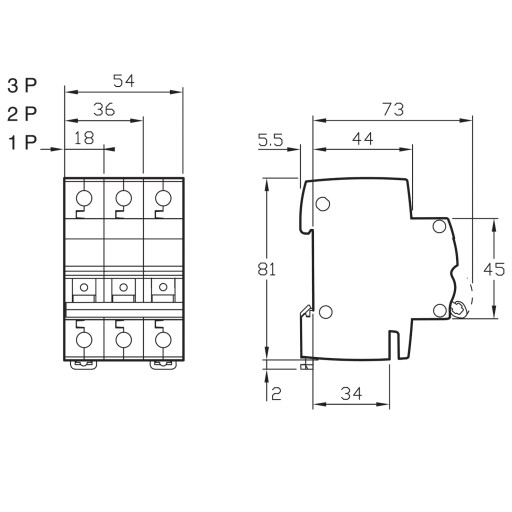

• głębokość: 73 mm
• kolor: biały
• Masa produktu: 230 g
• Moment dokręcania: 3.5 N.m

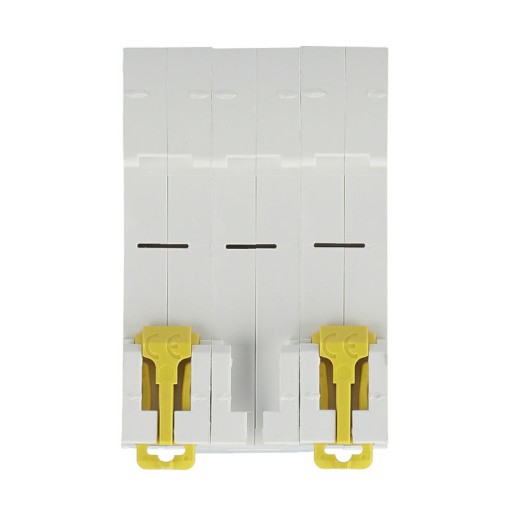

• podstawa montażowa: szyna DIN
• przyłącza - zaciski: zaciski typu tunelowego (góra lub dół) - <= 50 mm² - sztywny
• przyłącza - zaciski: zaciski typu tunelowego (góra lub dół) - <= 35 mm² elastyczny
• przyłącza - zaciski: zaciski typu tunelowego (góra lub dół) - <= 35 mm²  elastyczny z tulejką
• Segment rynku: budynki mieszkalne
• Segment rynku: małe obiekty handlowe
• Szerokość: 54 mm
• szerokość w modułach 9 mm: 6
• trwałość elektryczna: 20000 cykl
• trwałość mechaniczna: 50000 cykl
• typ sterowania: dźwignia
• wysokość: 81 mm
• Znamionowe napięcie izolacji [Ui] : 500 V prąd przemienny (AC) 50/60 Hz
• znamionowe napięcie udarowe wytrzymywane [Uimp] : 6 kV zgodnie z IEC 60947-3
• Znamionowy prąd łączeniowy [Ie]: 63 A w 415 V prąd przemienny (AC) 50/60 Hz
• znamionowy prąd załączalny zwarciowy [Icm] : 4.2 kA rozłącznik izolacyjny samodzielny

Opis serii

Wyłączniki nadprądowe z serii K60 służą do ochrony instalacji elektrycznej przed przeciążeniami i zwarciami. Przeznaczone są do zabezpieczania instalacji elektrycznej przede wszystkim w budownictwie mieszkaniowym: blokach mieszkaniowych oraz domach jednorodzinnych. Wyłączniki charakteryzują się wytrzymałością zwarciową wynoszącą 6 kA zgodnie z EN/IEC 60898-1 . Szeroka oferta pozwala na wybór aparatów od 2 do 63A w wykonaniu 1P, 1P+N, 3P lub 3P+N. W zależności od potrzeb dostępne są charakterystyki wyzwalania B oraz C. Wyłączniki posiadają karbowane zaciski, które gwarantują pewność mocowania przewodów.

Korzyści

Końcowa dystrybucja energii w sieciach niskich napięć:

• Zabezpieczenie nadprądowe obwodów wyłącznikami modułowymi we wszystkich rodzajach budynków przemysłowych i komercyjnych;
• Zabezpieczenie obwodów zasilania silników elektrycznych. Zabezpieczenie obwodów instalacji prądu stałego;
• Zapewnienie bezpieczeństwa ludzi i mienia poprzez zastosowanie superczułych elementów różnicowoprądowych (RCD - Residual Current Devices);
• Zabezpieczenie przed przepięciami pochodzącymi od wyładowań atmosferycznych za pomocą ograniczników przepięć;
• Sterowanie w obwodach zasilających i sterowniczych za pomocą styczników i przekaźników impulsowych;
• Zdalne sterowanie obwodami poprzez układy zdalnego sterowania powiązane z modułowymi wyłącznikami nadprądowymi. Zdalne sterowanie i zabezpieczenie obwodów poprzez zintegrowany wyłącznik sterujący;
• Programowanie, regulacja, sygnalizacja.
