ГИДРАВЛИЧЕСКИЙ ДИСТРИБЬЮТОР. CETOP 7 SEC 12В + РАЗГРУЗКА НАГРУЗКИ

ROZDZIELACZ HYDRAULICZNY 7 SEKCYJNY CETOP Z ODCIĄŻENIEM

STEROWANY ELEKTRYCZNIE 12V

Zastosowanie:

Posiada szerokie zastosowanie w układach hydraulicznych w rolnictwie, sadownictwie, leśnictwie, budownictwie i szeroko pojętym przemyśle.

Rozdzielacz przystosowany jest do różnego rodzaju maszyn takich jak: maszyny rolnicze, ciągniki, opryskiwacze, tury, cyklopy, ładowacze HDS, maszyny budowlane, ładowarki, koparki, zamiatarki, maszyny przemysłowe i do innych urządzeń posiadających układ hydrauliczny.

Dane techniczne:

W zestawie komplet przyłączy z wyjściem M18x1.5 oraz komplet wtyczek elektrycznych.

Zalecany przepływ oleju układzie: 0 - 60 l/min.

Przykładowe sterowanie: trzema siłownikami 2-stronnego działania.

Materiał:

Korpus rozdzielacza i suwaki stalowe, wtyczki elektryczne i nakrętki dociskające plastikowe, blok w zależności od partii stalowy lub aluminiowy.

Sterowanie:

Suwak sekcji startowej dwupozycyjny (0 - 1), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu. Podczas gdy suwak znajduje się w pozycji neutralnej olej idzie na przelew, pompa jest wtedy odciążona.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do cewki odcięty) nie ma możliwości uzyskania ciśnienia na sekcjach roboczych.
• Pozycja 1 robocza (dopływ prądu do cewki otwarty) możliwości uzyskania ciśnienia na sekcjach roboczych.

Suwak sekcji roboczej trzypozycyjny (1 - 0 - 2), na sprężynie, czyli sam wraca do pozycji neutralnej po odcięciu dopływu prądu.

Zasada działania suwaka:

• Pozycja 0 neutralna (dopływ prądu do obu cewek jest odcięty) tłoczysko siłownika stoi - olej idzie na przelew.
• Pozycja 1 robocza (dopływ prądu tylko do cewki pierwszej) tłoczysko siłownika wysuwa się.
• Pozycja 2 robocza (dopływ prądu tylko do cewki drugiej) tłoczysko siłownika chowa się.

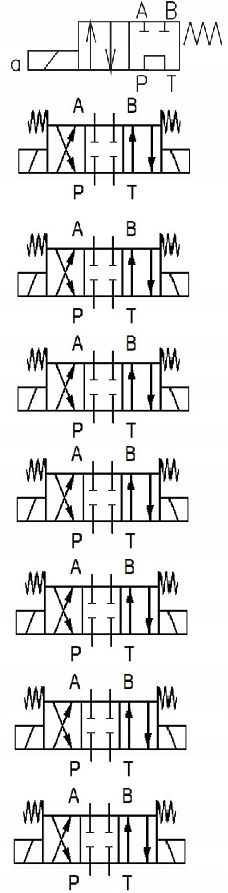

Zasada działania:

Rozdzielacz posiada jedną sekcję startową i siedem sekcji roboczych. Sekcja startowa inaczej odciążająca jest niezbędna, ma za zadanie odciążać pompę podczas gdy nie sterujemy żadną sekcją roboczą rozdzielacza.

Żadna sekcja robocza nie zadziała jeśli na sekcję startową nie będzie puszczony prąd, w związku z tym podłączenie elektryczne musi być tak skonfigurowane, że każdy sygnał elektryczny puszczony na sekcję roboczą musi dotrzeć jednocześnie do sekcji startowej.

Prąd:

Zasilanie prąd 12VDC

Podłączenie (gwinty wewnętrzne w korpusie):

Zasilanie z pompy (P): gwint wewnętrzny BSP 1/2''

Powrót do zbiornika (T): gwint wewnętrzny BSP 1/2''

Sekcje (A1, A2, A3, A4, A5, A6, A7; B1, B2, B3, B4, B5, B6, B7): gwint wewnętrzny BSP 3/8''

Zakres ciśnień:

Maksymalne ciśnienie pracy: 200 bar

Zawór przelewowy ustawiony fabrycznie na 175Bar

Możliwość samodzielnej regulacji, pełny obrót zmiana o 30Bar.

Zalecany zakres temperatur oleju:

Dopuszczalna temperatura otoczenia: -40 C do +60 C

Dopuszczalna temperatura oleju: -15 C do +80 C

Aukcja dotyczy rozdzielacza z opisu powyżej

Istnieje możliwość innej konfiguracji elektrozaworu- rozdzielacza.

Wystawiamy VAT23%

W swojej ofercie posiadamy również całkowity asortyment z zakresu hydrauliki siłowej. Pompy , rozdzielacze , siłowniki hydrauliczne, zawory , przewody hydrauliczne.

Zapraszamy do współpracy
