Сумеречный датчик движения, датчик для Led 800W mini

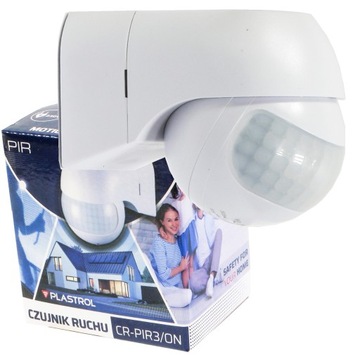

Czujnik ruchu natynkowy CR-PIR3 ON BIAŁY mini W-99293 Plastrop

czujnik ruchu współpracuje z oświetleniem led

Dane techniczne

• Producent: Plastrol
• Indeks producenta: CR-PIR3
• Kategoria: Czujniki
• EAN 5902273413042
• Kolor  Biały
• Zasilanie 230 V ~50 Hz
• Maksymalne obciążenie 800 W 400 W
• Pobór prądu ok. 0,5 W
• Prędkość wykrywanego ruchu 0,6 - 1,5 m/s
• Kąt detekcji 180⁰
• Zakres czułości wykrywanego światła <3 - 2000 LUX (regulowane)
• Zakres czasu świecenia Min 10 s ± 3 s Max 7 min ± 2 min
• Zasięg detekcji max 12 m < 24⁰C
• Stopień ochrony IP20
• Temperatura pracy od -20 do +40⁰ C
• Wysokość montażu 1,8 - 2,5 m
• Typ montażu czujnika Natynkowy
• Typ sygnału Podczerwień (Promieniowanie podczerwone)

Testowanie

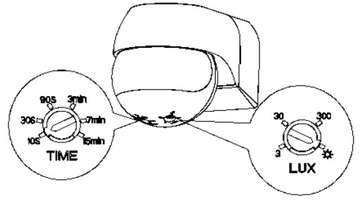

1. Obróć pokrętłem TIME na minimum Obróć pokrętłem LUX na maksimum

2 .Załącz zasilanie. Czujnik i lampka nie będą reagować przez 30 s. Następnie czujnik

rozpocznie pracę. Jeżeli otrzyma sygnał lampka zostanie załączona.

Jeżeli po 13 sekundach czujnik nie otrzyma sygnału lampka zgaśnie.

3 .Obróć pokrętłem „LUX” na minimum.

Jeżeli światło otoczenia jest mniejsze niż 3 lux’y lampka nie załączy się ponownie,

jeżeli światło otoczenia jest większe niż 3 lux’y czujnik będzie pracował

Uwaga: Testując przy świetle słonecznym ustaw LUX na maksimum ,

Opis

Wyrób służy do sterowania oświetleniem lub innymi urządzeniami po wykryciu ruchu. Odbiornik jest załączany za pomocą czujnika podczerwieni (PIR). Pozwala on na włączenie oświetlenia pod wpływem ruchu obiektu wydzielającego ciepło. Pozostaje on włączony tak długo jak długo czujnik ruchu wykrywa ruch w obrębie pola widzenia. Jeśli w ustawionym czasie nie zostanie wykryty ruch oświetlenie lub inne urządzenie zostanie wyłączone.

Uwagi dotyczące montażu

Wybierając miejsce montażu należy wziąć pod uwagę następujące kryteria:

• Kąt zasięgu czujnika
• Wysokość montażu

Przeciwskazania dot. montażu

• Nie instalować urządzenia w pobliżu grzejników, wentylatorów i innych obiektów, gdzie mogą pojawiać się gwałtowne zmiany temperatury;
• Nie instalować wyrobu w miejscach gdzie promienie słoneczne mogą padać bezpośrednio na czujnik ruchu;
• Nie instalować produktu w pobliżu obiektów, które mogą poruszać się pod wpływem wiatru: zasłony, wysokie rośliny itp.
• Nie instalować urządzenia w miejscach gdzie może być wykryty ruch zwierząt,

Reguły bezpieczeństwa

• Upewnić się czy przewody zasilające posiadają odpowiednie zabezpieczenie prądowe w postaci właściwych bezpieczników lub inne urządzenia odłączające zasilanie w przypadku przeciążenia,
• Jeżeli różnica temperatur pomiędzy obiektem poruszającym się a otoczeniem jest niewielka (np. latem) czujnik może  reagować później i zmniejszy się jego zasięg wykrywania ruchu.

Konserwacja

• Zanieczyszczenie optyki czujnika powoduje, że zmniejsza się zasięg i czułość wykrywania ruchu

PRZED MONTAŻEM NALEŻY WYŁĄCZYĆ ŹRÓDŁO ZASILANIA

• Odkręć wkręty w tylnej części czujnika i zdejmij ją
• Przeprowadź przewód zasilający przez kostkę zgodnie z rys.1.
• Podłącz zasilanie zgodnie z rys.2.
• Zamontuj tylną część czujnika przy pomocy wkrętów zgodnie z rys.3.
• Podłącz źródło zasilania i rozpocznij testowanie
