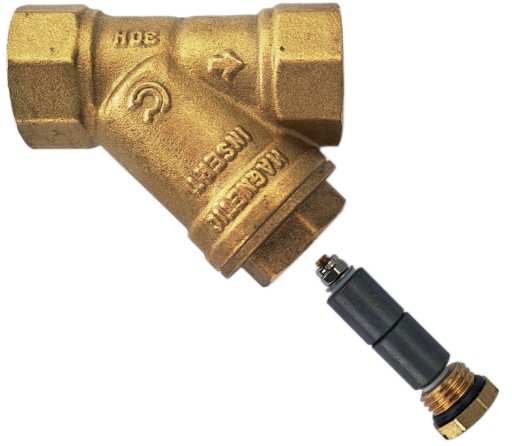

Фильтр сетчатый косой с магнитом 3/4" R74M

FILTR SIATKOWY, SKOŚNY Z WKŁADEM MAGNETYCZNYM 3/4"

PRZEZNACZENIE:

Filtry siatkowe, skośne z magnesem marki Calido przeznaczone są do montażu w instalacjach grzewczych. Ich zadaniem jest zabezpieczenie instalacji przed uszkodzeniem przez zanieczyszczenia stałe, np. kawałki metalu, rdzy czy włókien.

Filtr wyposażony jest dodatkowo w ferrytowy wkład magnetyczny wysoce odporny na korozję i działanie wysokiej temperatury, dopasowany do korpusu tak, aby nie ograniczał przepływu cieczy.

Zadaniem wkładu magnetycznego jest wychwycenie nawet najdrobniejszych cząstek materiałów ferrytycznych z instalacji, które mogą negatywnie wpływać na pracę jej podzespołów. W ten sposób wpływają one na wydłużenie czasu pracy instalacji.

Filtry skośne mogą być montowane w pozycji poziomej i pionowej, zawsze strzałką w kierunku przepływu czynnika. Zbudowane są z jednolitego korpusu z korkiem umożliwiającym czyszczenie filtra i wkładu magnetycznego, a w razie konieczności ich wymianę.

DANE TECHNICZNE:

Maksymalna temperatura pracy: 120° C

Ciśnienie nominalne: PN10

Ilość otworów w siatce filtra: 40/cm2

Rozmiar: GW/GW 3/4"

BUDOWA I WYMIARY:

1 Korpus Mosiądz CW617N

2 Filtr siatkowy Stal nierdzewna AISI304

3 Wkład magnetyczny Magnes ferrytowy

4 Uszczelka PTFE

5 Korek Mosiądz CW617N

A - 13mm

B - 67mm

H - 64mm
