Анализатор спектра TinySA, спектр 100 кГц-960 МГц

TinySA Spectrum Analyzer

przenośny analizator widma 100kHz-960MHz np. do mikrofonów bezprzewodowych

TinySA Spectrum Analyzer - analizator widma:

• rewelacyjny stosunek możliwości do ceny
• zakresy pracy 100kHz-350MHz / 240-960MHz

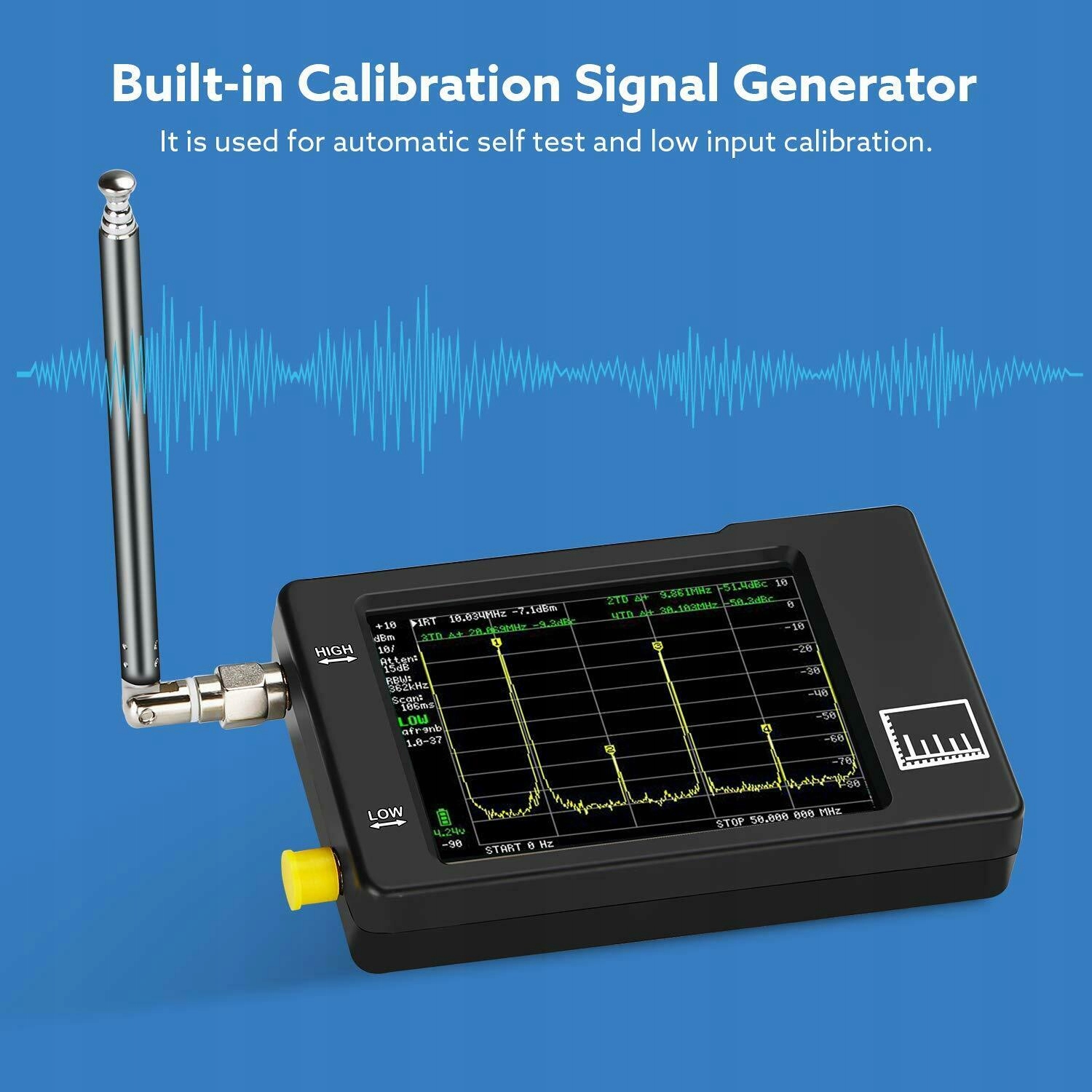

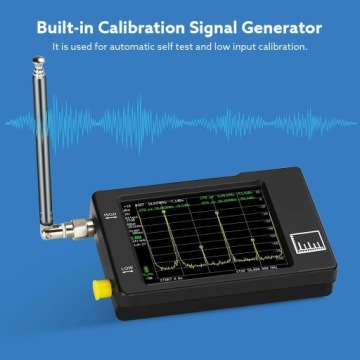

• funkcja generatora sygnałowego 100kHz-350MHz (plus funkcja samokalibracji)
• dwa złącza antenowe SMA żeńskie
• antena teleskopowa odkręcana w zestawie
• dwa przewody połączeniowe SMA w zestawie
• kostka / pazurek do obsługi dotykowej
• czytelny kolorowy wyświetlacz dotykowy 2.8"
• ultrakompaktowe wymiary
• wbudowany akumulator 650mAh.

Sprawdź kanał YouTube poświęcony specjalnie TinySA:

https://www.youtube.com/playlist?list=PL5ZELMM2xseNkwVBtyAG00uZevwWUdVIg

TinySA Spectrum Analyzer to kompaktowy, przenośny analizator widma. Odpowiednik noża szwajcarskiej armii w świecie radiowym.

Mikrofony bezprzewodowe, transmisje video, pasma ISM 433MHz/868MHz oraz pasma radiowe amatorskie do 1GHz - wszystkie te częstotliwości obsługuje TinySA!

Analizator widma posiada dwa wejścia: dokładne MF/HF/VHF (0.1-350MHz) oraz mniej dokładne UHF (250-960MHz).

Możliwość zmiany rozdzielczości 2.6kHz / 640kHz. Kolorowy wyświetlacz pokazuje 290 punktów skanowania.

Dla wyjścia MF/HF/VHF jest dostępny tłumik 0-31dB.

Antena szerokopamowa teleskopowa w zestawie (odkręcana).

Analizator przeznaczony jest zarówno do użytku amatorskiego.

Wbudowany akumulator o pojemności 650mAh wystarcza na ok. 2h pracy ciągłej.

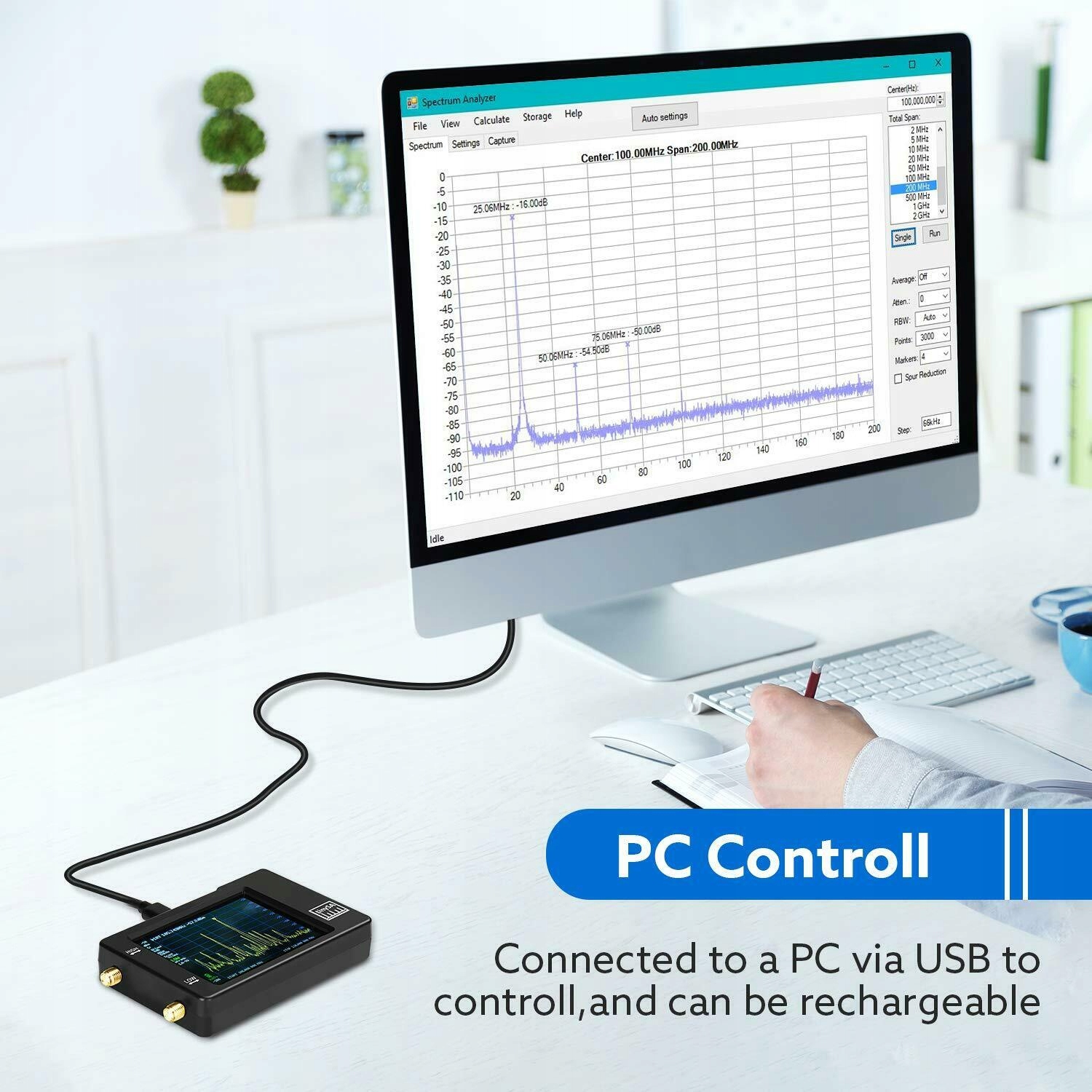

Analizator widma można podłączyć także do komputera (kabel połączeniowy w zestawie).

Dotykowy wyświetlacz 2.8"

Funkcja generatora sygnałowego (0.1-350MHz)

Do sprawnego wykorzystania pełnej funkcjonalności TinySA Spectrum Analyzer wymagana jest odpowiednia wiedza oraz znajomość języka angielskiego.

Przydatne linki:

https://www.youtube.com/playlist?list=PL5ZELMM2xseNkwVBtyAG00uZevwWUdVIg

https://tinysa.org/wiki/pmwiki.php?n=Main.HomePage

https://tinysa.org/wiki/pmwiki.php?n=Main.Limitations

Specyfikacja:

• zakres częstotliwości 100kHz-350 MHz / 240-960 MHz
• impedancja 50 Ohm
• dokładność częstotliwości: <2ppm
• stabilność częstotliwość: <1ppm
• wyświetlacz LCD 320x240 2.8"
• zasilanie: USB 5V
• złącze komunikacji/ładowania: USB-C
• akumulator: 650mAh
• rozmiar 92 x 59 x 17 mm
• waga: ok. 80g (sam analizator)

Szczegółowa specyfikacja na stronie producenta:

https://tinysa.org/wiki/pmwiki.php?n=Main.Specification

Maksymalny sygnał wejściowy +10dBm - przesterowanie grozi uszkodzeniem urządzenia.

Zawartość przesyłki ze sklepu Konektor:

• analizator widma TinySA Spectrum Analyzer
• adapter SMA-F/SMA-F
• kabel połączeniowy SMA-M/SMA-M x2
• kabel połączeniowy USB/USB-C
• antena teleskopowa
• kostka

Do sprawnego wykorzystania pełnej funkcjonalności TinySA Spectrum Analyzer wymagana jest odpowiednia wiedza oraz znajomość języka angielskiego.
