Многофункциональное реле времени, таймер 0-999 мин.

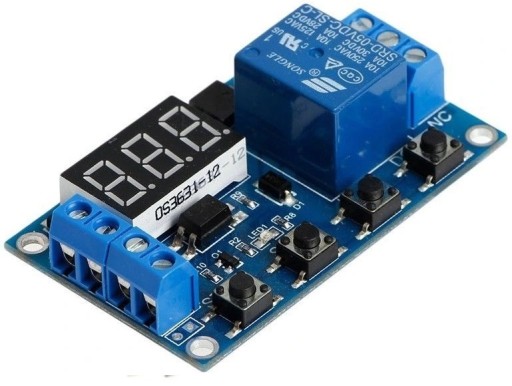

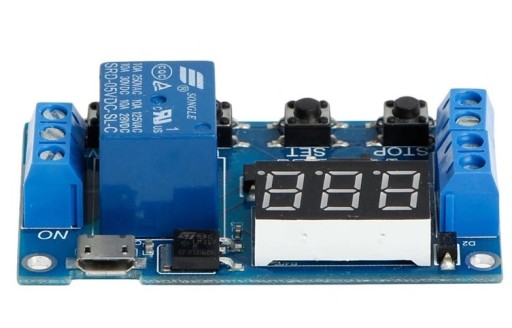

Moduł przekaźnika czasowego wielofunkcyjnego 0-999 min

Urządzenie wielofunkcyjne oparte na układzie programowalnym realizujące sporo funkcji związanych z odliczaniem czasu i odpowiednim wysterowaniem przekaźnika.

Do wyboru mamy kilka funkcji takich jak :

1. Tryb 1.1                                                                                        Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po odliczeniu czasu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu jest ignorowane.
2. Tryb 1.2                                                                                        Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po jego odliczeniu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu powoduje jego zresetowanie i naliczanie od nowa.
3. Tryb 1.3                                                                                             Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika, i odliczany jest czas. Po jego odliczeniu następuje wyłączenie przekaźnika. Ponowne przyjście Trigera w momencie odliczania czasu powoduje wyłączenie przekaźnika oraz zresetowanie odliczanego czasu.
4. Tryb 2                                                                                           Po pojawieniu się stanu wysokiego na wejściu Triger następuje odliczanie czasu opóźnienia załączenia (CL), po jego odliczeniu następuje załączenie przekaźnika na określony czas.
5. Tryb 3.1                                                                                            Po pojawieniu się stanu wysokiego na wejściu Triger następuje załączenie przekaźnika po odliczeniu czasu (OP) następuje wyłączenie przekaźnika i odliczanie czasu przerwy (CL). Cykl powtarza się pętli tyle razy ile wynosi wartość parametru (LOP).
6. Tryb 3.2                                                                                        Po pojawieniu się zasilania (nie ma znaczenia stan na wejściu triger) następuje załączenie przekaźnika po odliczeniu czasu (OP) następuje wyłączenie przekaźnika i odliczanie czasu przerwy (CL). Cykl powtarza się pętli tyle razy ile wynosi wartość parametru (LOP).

Ustawienie parametrów:

Przytrzymać przycisk SET przez 2 s. i ustawić funkcję 1.1, 1.2, 1.3, 2, 3.1, 3.2 za pomocą przycisku UP, DOWN następnie nacisnąć SET i ustawić czasy przyciskiem UP, DOWN przytrzymać przycisk SET 2s.

Zmianę przecinku uzyskujemy poprzez naciskanie przycisku STOP podczas wprowadzania czasu i tak :

XXX. 1-999 s.

XX.X 0,1-99.9 s.

X.X.X. 1-999 min..

Dodatkowo możemy ustawić tryb uśpienia polegającym na wygaszeniu wyświetlacza jeśli w przeciągu 5 min nie przyjdzie Triger. Tryb ten ustawiamy poprzez przytrzymanie przycisku STOP przez 2 s. aż na wyświetlaczu pojawi się napis C-P. Powtórzenie tej operacji powoduje powrót do trybu normalnego i na wyświetlaczu pojawi się napis d-

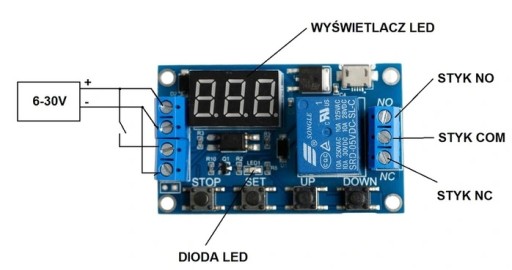

Wejście wyzwalające Triger jest opto-izolowane i może być wyzwalane poprzez podanie PLUSA lub MINUSA. !

Nastawione czasy zostają zapamiętane po wyłączeniu zasilania

Parametry techniczne:

• Napięcie zasilania 6-30 VDC
• Pobór prądu 50mA
• Obciążenie przekaźnika wyjściowego 10A
• Tolerancja czasu 5%
• Temperatura pracy -10 do 50 C

Zastosowanie:

• Sterowanie oświetleniem
• Sterowanie silnikami
• Sterowanie wentylatorami
• Oraz wszelkiego typu aplikację z wykorzystaniem czasu
