АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER 1-ФАЗНЫЙ 1F 1P C16A

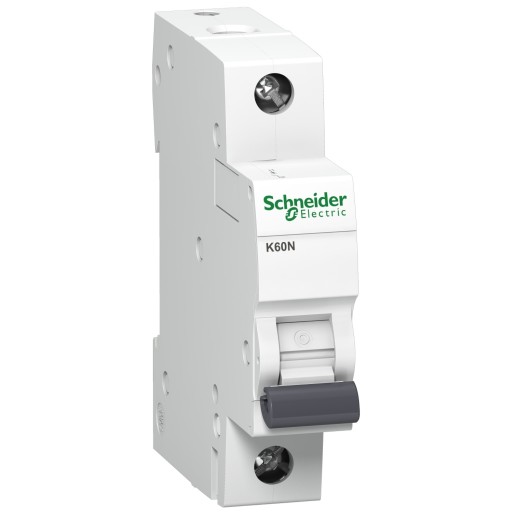

Schneider Electric, Wyłącznik nadprądowy K60 K60N-C16-1 C 16A 1-biegunowy

Parametry podstawowe

• Zastosowanie urządzenia: Dystrybucja
• Gama produktów: Acti 9
• Nazwa produktu: Acti 9 K60
• Typ produktu lub komponentu: Wyłącznik nadprądowy
• Skrócona nazwa urządzenia: K60N
• Opis biegunów: 1P
• Ilość zabezpieczonych biegunów: 1
• [In] prąd znamionowy: 16 A
• Rodzaj sieci: Prąd przemienny (AC)
• Technologia wyzwalacza: Termomagnetyczny
• Charakterystyka: C
• Zdolność wyłączania: 6000 A Icn at 230 V AC 50/60 Hz conforming to EN/IEC 60898-1
• Kategoria użytkowania: Kategoria A zgodnie z IEC 60947-2
• Funkcja izolacyjna: Yes conforming to EN/IEC 60898-1
• Normy: EN/IEC 60898-1
• Certyfikaty produktu:  VDE, OVE

Parametry uzupełniające:

• Częstotliwość sieci: 50/60 Hz
• Górna granica wyzwalania magnetycznego: 3...5 x In
• [Ics] znamionowy prąd wyłączalny: eksploatacyjny, 6000 A 100 % conforming to EN/IEC 60898-1 - 230 V AC 50/60 Hz
• Klasa ograniczenia: 3 conforming to EN/IEC 60898-1
• Znamionowe napięcie izolacji [Ui]: 440 V AC 50/60 Hz conforming to EN/IEC 60898-1
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV conforming to EN/IEC 60898-1
• Wskazanie położenia styku:  NO
• Typ sterowania: Dźwignia
• Sygnalizacja lokalna: Bez
• Sposób montażu: Stacjonarny
• Podstawa montażowa: Szyna DIN
• Dopasowanie do szyn łączeniowych i bloków rozdzielczych: Downside: biconnect
• Szerokość w modułach 9 mm: 2
• Wysokość: 81 mm
• Szerokość: 18 mm
• Głębokość: 70 mm
• Masa produktu: 0,12 kg
• Kolor: Biały
• Trwałość mechaniczna: 20000 cykl
• Trwałość elektryczna: 20000 cycles
• Długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Moment dokręcania: 3,5 N.m góra lub dół
• Zabezpieczenie różnicowoprądowe: Bez

Środowisko pracy

• Stopień ochrony IP: IP20 conforming to IEC 60529
• Stopień zanieczyszczenia: 2 zgodnie z IEC 60898-1, 2 zgodnie z EN 60898-1
• Kategoria przepięciowa: II
• Tropikalizacja: 2 zgodnie z IEC 60068-1
• Wilgotność względna: 95 % w 55 °C
• Wysokość pracy: (w metrach nad poziomem morza): 0...2000 m
• Temperatura otoczenia dla pracy urządzenia: -25…70 °C
• Temperatura otoczenia dla przechowywania: -25…85 °C

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.
• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Wyłączniki nadprądowe z serii K60 służą do ochrony instalacji elektrycznej przed przeciążeniami i zwarciami. Przeznaczone są do zabezpieczania instalacji elektrycznej przede wszystkim w budownictwie mieszkaniowym: blokach mieszkaniowych oraz domach jednorodzinnych. Wyłączniki charakteryzują się wytrzymałością zwarciową wynoszącą 6 kA zgodnie z EN/IEC 60898-1 . Szeroka oferta pozwala na wybór aparatów od 2 do 63A w wykonaniu 1P, 1P+N, 3P lub 3P+N. W zależności od potrzeb dostępne są charakterystyki wyzwalania B oraz C. Wyłączniki posiadają karbowane zaciski, które gwarantują pewność mocowania przewodów.

Seria wyłączników nadprądowych K60 zapewnia zwarciowe oraz przeciążeniowe zabezpieczenie obwodu.

W serii wyłączników nadprądowych K60 znajdziemy aparaty 1 oraz 3 biegunowe o charakterystykach B i C. Wyłączniki nadprądowe o charakterystyce B służą do ochrony gniazd ogólnego przeznaczenia, obwodów oświetleniowych oraz grzewczych. Wyłączniki nadprądowe o charakterystyce C przeznaczone są do ochrony napędów silnikowych, obwodów oświetleniowych oraz sterowniczych. Wyłączniki nadprądowe K60 to aparaty o wytrzymałości zwarciowej 6kA.

Zakres prądów dla wyłączników nadprądowych K60 to od 2 do 63A. Dużą zaletą wyłączników nadprądowych K60 to możliwość ich oszynowania od dołu szyną grzebieniową. Każdy wyłącznik nadprądowy K60 charakteryzuje się dużą trwałością elektryczną oraz mechaniczną.

Aparaty z serii K60 są wzajemnie dopasowane pod względem kształtu, wyglądu i standardu połączenia. Jakość wyłączników nadprądowych K60 jest potwierdzona testami Schneider Electric.

1 - Zaciski ząbkowane uniemożliwiają wysuwanie przewodów - zwiększona siła docisku

2 - Połączenia

• Od dołu szyną grzebieniową widełkową
• Od dołu lub góry przewodami

3 - Urządzenie do blokady kłódką

Wyłączniki nadprądowe K60 to aparaty o wysokiej trwałości elektrycznej oraz mechanicznej. Każdy wyłącznik nadprądowy K60 zapewnia szybkie zamykanie styków niezależnie od szybkości przestawiania dźwigni napędowej.

Dzięki temu, że wyłączniki nadprądowe K60 wyposażone są w zaciski ząbkowane uniemożliwiające wysuwanie przewodów, możliwe jest osiągnięcie zwiększonej siły docisku. Zaletą wyłączników nadprądowych jest możliwość ich oszynowania od dołu szyną grzebieniową oraz połączenia przewodami od góry i od dołu.
