Канальный вентилятор ML EC 125/300 300м3/ч Harmann

Wentylator kanałowy ML EC.A 125/300

Wentylator wyposażony w silnik bezszczotkowy przystosowany do płynnej regulacji

Dane techniczne:

• Silnik: EC
• Przepływ powietrza max: 300 m3/h
• Spręż max: 140 Pa
• Pobór mocy max: 18 W
• Maksymalna temperatura pracy: 50°C
• Średnica króćców: 125 mm
• Zasilanie: 230, 1~ / 0-10
• Stopień ochrony: IP 44
• Temperatura pracy max: 50°C
• Producent: Harmann

Główne zalety

• energooszczędny silnik EC,
• możliwość płynnej pełnej regulacji napięciowej 0-10V,
• łatwa instalacja oraz konserwacja,
• stopień ochrony IP44,
• unikalny i estetyczny wygląd.

Konstrukcja

Kompaktowa obudowa oraz wirnik wentylatora ML EC.A zostały wykonane z wysokiej klasy tworzywa na bazie polimeru odpornego na uderzenia

oraz promieniowanie UV. Obudowa o stopniu ochrony IP44 składa się z podstawki montażowej ze zintegrowanymi króćcami przyłączeniowymi i zespołu silniko-wirnika, połączonych ze sobą przy pomocy uchylnych klamer.

Dzięki takiej konstrukcji wentylator może być zainstalowany w dowolnej pozycji i w miejscu o ograniczonej przestrzeni. Zespół silniko-wirnika można obrócić pod dowolnym kątem i wysunąć w celach serwisowych bez potrzeby demontażu kanałów wentylacyjnych.

Wirnik

Wyważany dynamicznie wirnik diagonalny - przepływ powietrza w początkowej fazie jest osiowy, po czym następuje odgięcie strugi o 45st i przepływ jest w części osiowy a w części promieniowy. Wirnik wykonany z tworzywa sztucznego. Łopatki profilowane w celu zachowania jak najmniej turbulentnego przepływu, umieszczone na stożkowej piaście, dzięki czemu powietrze kierowane jest na najbardziej efektywną część łopatki.

Zastosowanie

Transport czystego, niezapylonego powietrza w instalacjach wentylacyjnych do i z pomieszczeń w obiektach: mieszkalnych, biurowych, przemysłowych i użyteczności publicznej

Napęd i sterowanie

Wentylator został wyposażony w bez szczotkowy synchroniczny silnik komutowany elektronicznie EC ze zintegrowanym zabezpieczeniem termicznym oraz wirnik o specjalnie profilowanych łopatkach. Silnik przystosowany jest do płynnej regulacji prędkości obrotowej w pełnym zakresie przy zachowaniu wysokiej sprawności.

Wymiary

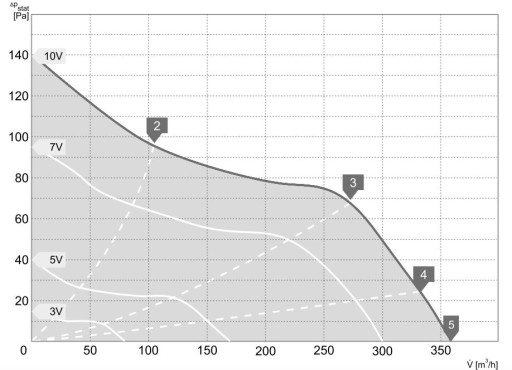

Charakterystyka pracy
