Wzmacniacz do generatora impulsów, DIY, AVT1961 B

Wzmacniacz do generatora impulsów, DIY, AVT1961 - zestaw do samodzielnego zlutowania! (wymaga lutowania)

Producent: AVT SPV

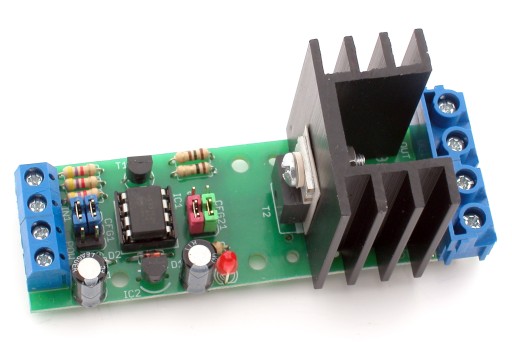

Zdjęcie poglądowe, przedstawiające zestaw zlutowany.

Właściwości:

• zakres napięciowy sygnału wyjściowego 0...50V,
• maksymalny prąd wyjściowy 10A,
• stan aktywny na wyjściu - minus zasilania,
• sygnał sterujący - prostokątny,
• amplituda sygnału sterującego 3...12V,
• maksymalna częstotliwość przebiegu 500kHz,
• minimalny czas impulsu 1us,
• zasilanie 10...18V oraz 0...50V dla stopnia wyjściowego.
• wymiary płytki PCB 85x28 mm
• w zestawie płytka PCB, dokumentacja, komplet elementów wymieniony w dokumentacji i linku pdf zamieszczonym poniżej oraz zaprogramowany układ (jeśli występuje w projekcie)

Generatory przebiegów zwykle mają niewielką obciążalność wyjścia i nie są w stanie sterować niektórymi odbiornikami. Prezentowany moduł może znacznie zwiększyć obciążalność generatora, pod warunkiem że generowane przebiegi mają kształt prostokątny.

Do prawidłowej pracy moduł wymaga napięcia zasilającego z zakresu 10...18 V do zasilania bloku sterującego oraz drugiego źródła zasilania o napięciu z przedziału 0...50 V do zasilania stopnia wyjściowego.

Moduł doskonale nadaje się do współpracy z takimi urządzeniami, jak AVT1474 czy AVT2633, a zespół czterech takich modułów może pracować jako stopień mocy do sterownika silnika krokowego np. AVT1725

Przed zakupem obowiązkowo zapoznaj się z dokumentacją!

Dokumentacja dostępna pod adresem (skopiuj link do nowego okna przeglądarki)

http://serwis.avt.pl/manuals/AVT1961.pdf
