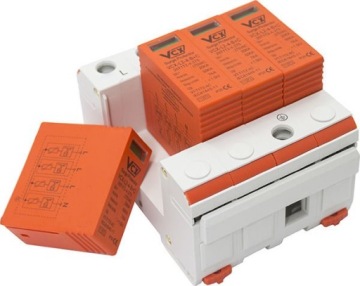

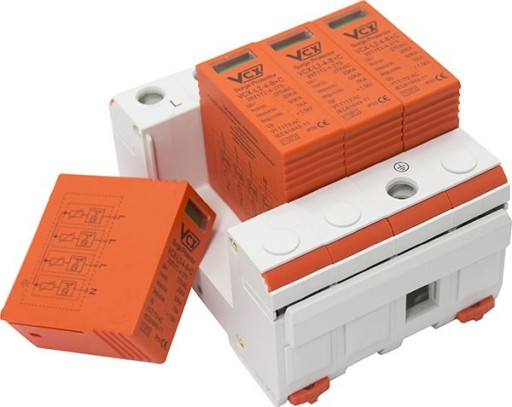

Разрядник для защиты от перенапряжения переменного тока 4П 7кА T1+T2 B+C PROTECTOR

OGRANICZNIK PRZEPIĘĆ 7kA KLASY T1+T2 (B+C) 4P

VCX-L2-4-B+C

(TRÓJFAZOWY)

(WSZYSTKIE OGRANICZNIKI KTÓRE OFERUJEMY POSIADAJĄ ODPOWIEDNIE CERTYFIKATY ORAZ DEKLARACJE ZGODNOŚCI)

DANE TECHNICZNE:

• Model - VCX-L2-B+C
• Klasa ochrony - T1+T2 (B+C)
• Spełnianie wymogów - klasa I+II
• Wykonanie - warystorowe
• Bieguny - 4P
• Wymagane zabezpieczenie - 32A
• Przyłącza max - 35mm2
• Maksymalne napięcie pracy - Uc 275 V AC
• Prąd próbny (8/20) In - 20kA
• Prąd max. (8/20) Imax - 50kA
• Prąd impulsowy - Iimp (10/350) 7kA
• Napięciowy poziom ochrony - 1,6 kV
• Montaż - szyna 35mm
• Temperatura składowania - -30/+70°C
• Temperatura otoczenia pracy - -30/+50°C
• Klasa szczelności - IP 20

Sercem ochronnika jest element warystorowy, o rezystencji zależnej głównie od napięcia na jego zaciskach.

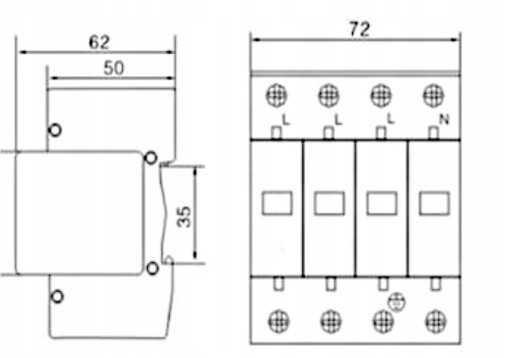

WYMIARY:

Szerokość - 72mm

Wysokość - 80mm

Głębokość - 62mm

Montaż na szynie TH 35mm

Ochronniki przepięć klasy T1+T2 (B+C):

- Dedykowane są do ochrony instalacji zasilających nN przed skutkami przepięć indukowanych i łączeniowych. Mogą być instalowane do sieci typu: TN, TNC, TNCS, TNS, TT.

- Powinny być stosowane jako jednocześnie pierwszy i drugi stopień ochrony w tablicach piętrowych, podrozdzielniach. Ochronniki zamontowane winny być się w miejscach wprowadzeń instalacji elektrycznej do budynku.

- Zapewniają kompletną ochronę instalacji elektrycznej oraz zasilanych z niej urządzeń elektrycznych przed działaniem części prądu piorunowego oraz innego rodzaju przepięciami.

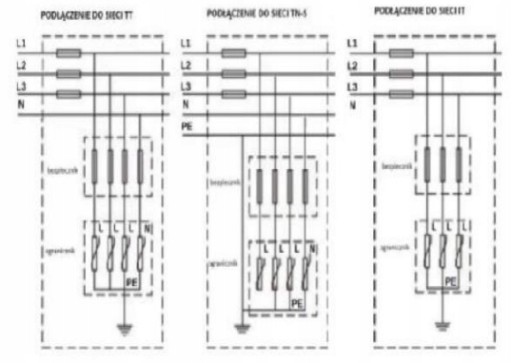

SCHEMAT PODŁĄCZENIA OGRANICZNIKA:

✅Redukują przepięcia i sprowadzają do ziemi prądy udarowe pochodzące od obu rodzajów przepięć – bezpośrednich oraz pośrednich. Zapewniają jednocześnie dwustopniowy poziom ochrony.

✅Stosowanie modułowych ochronników przepięć VCX-B+C klasy B+C nie wymaga używania dławików odsprzęgających.

✅Zapewniają skuteczną ochronę komputerów, urządzeń RTV/AGD i itp.

✅Wyposażone są w wizualny wskaźnik działania (zielony – ochrona, czerwony – brak ochrony).

❗Produkt może być montowany wyłącznie przez osoby uprawione.

❗Przed montażem należy odłączyć zasilanie.
