Система подвески GlareOne Chain для 3 задников, прикрепленных к стене.

GlareOne Łańcuszkowy system zawieszenia teł, komplet na 3 tła

Łańcuszkowy system mocowania teł przeznaczony do montażu na ścianie lub suficie. System dedykowany do współpracy z tłami nawiniętymi na tuleje kartonowe lub aluminiowe o średnicy od 4,5cm do 6,5 cm.

Prezentowany zestaw zawieszania dedykowany jest do 3 teł. Każde z teł powinno być nawinięte na tuleję kartonową lub aluminiową o wymaganej średnicy. Do montażu tła na systemie służą ekspandery rozporowe.

Rozkręcone ekspandery wsuwa się do środka tulei z tłem i skręcając zwiększa ich średnicę do momentu zablokowania w tulei.

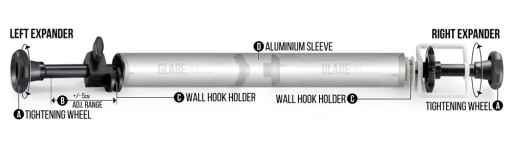

Legenda obrazka: A - regulacja rozporu ekspandera, B - zakres regulacji zaczepu do haka, C - wpust mocujący, D - tuleja aluminiowa

Ekspandery tworzą komplet mocowań do haków - lewy ekspander pozwala na dopasowanie szerokości do zawieszonych już haków w zakresie +/-5 cm. Na prawym ekspanderze mocujemy łańcuszek do regulacji długości tła.

Tak przygotowane tła z ekspanderami zakładamy na haki / uchwyty montażowe, wcześniej przymocowane do ściany lub sufitu. Na koło zębate w prawym ekspanderze zakładamy dołączone w komplecie łańcuszek regulacyjny z obciążnikiem zapewniającym jego prawidłowe położenie podczas pracy. Jeśli do założonych na uchwytach tłach jest utrudniony dostęp, łańcuszek można założyć przed zamocowaniem tła na uchwycie.

Prawidłowo założone tła z łańcuszkami pozwalają podciągać i opuszczać wybrane tło do żądanych pozycji.

O czym należy pamiętać przed montażem systemu:

• prawidłowe zaplanowanie rozstawu montowanych uchwytów / haków na ścianie / suficie - musi on być mniej więcej o 3cm do 8cm szersze od tulei z nawiniętym tłem - lewy ekspander pomaga zniwelować różnice 5cm w szerokości pomiędzy tłem z ekspanderami a uchwytem naściennym
• prawidłowe rozmieszczenie ekspanderów lewy, prawy. Tak aby tylko po jednej stronie, np. prawej występowały ekspandery z regulacją łańcuszkową a po przeciwnej ekspandery montażowe z możliwością dopasowania szerokości +/- 5cm.

Sugerowana kolejność montażu:

1. Prawidłowy montaż ekspanderów rozporowych w tulei tła, wraz z montażem łańcuszka i obciążnika - tak aby początek i koniec części rozporowej znajdował się wewnątrz tulei
2. Zmierzenie szerokości prawidłowo zamocowanych ekspanderów w tulei
3. Zamocowanie haków / uchwytów montażowych na ścianie lub suficie w odległości pomiędzy uchwytami równej szerokości tła z ekspanderami + 4cm
4. Założenie kompletu tła z tuleją i ekspanderem na uchwyt / hak po prawej stronie
5. Założenie kompletu tła z tuleją i ekspanderem na uchwyt / hak po lewej stronie, niwelując występującą różnicę regulacją szerokości na leweym ekspanderze.

Specyfikacja:

• Montaż 1-3 teł
• Mocowanie sufitowe lub naścienne
• Kolorowe łańcuszki regulacyjne, pozwalające na łatwiejsze odróżnienie regulowanego tła
• Dowolna szerokość teł
• Regulacja oporu
• Przekrój tulei teł pasujących do expanderów od 4,5cm do 6,5cm

W zestawie:

• 2 x metalowe ścienne uchwyty montażowe na 3 ekspandery każdy
• Kołki montażowe do uchwytów
• 3 pary ekspanderów do mocowania tulei do teł: ekspander lewy i prawy, łańcuszek, obciążnik
