Шайба пружинная рифленая 15,5х10,5х0,2

Pod łożyska: 625, 634 dostępne na naszej aukcji.

Podkładka falista jest jednym z kilku rodzajów podkładek sprężystych, kształt krzywizny podkładek falistych zapewnia działanie sprężynujące dla łączników i amortyzuje wstrząsy pod obciążeniem. Podkładka trójfalowa zapewnia większą nośność niż pojedyncza, ale ma mniejszy zakres ugięcia

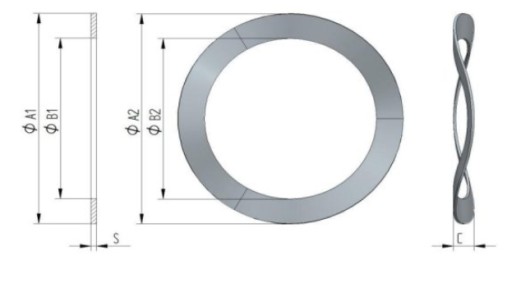

A1 = 15,5mm

A2 = 15,3mm

B1 = 10,5mm

B2 = 10,2mm

C = 1,5mm

S = 0,15mm

Wykorzystana w silnikach elektrycznych (poz.7)

Podkładki faliste mają zarówno dobrą nośność jak i zdolność ugięcia, ale wykorzystywane są w miejscach, które wymagają umiarkowanego poziomu tych właściwości. Zazwyczaj jest ona stosowana jako element sprężysty, amortyzujący, lub w postaci rozpórki w wielu różnorodnych konstrukcjach.
