SHERMAN TIG 210 КОМПЛЕКТ ДЛЯ ИМПУЛЬСНОЙ TIG СВАРКИ AC/DC

KOMPLETNY ZESTAW SPAWALNICZY - SHERMAN TIG 210 AC/DC PULSE

SHERMAN  |  TIG  |  MMA  |  200A  |  PULS  |  Cykl pracy 60%  |  BUTLA  |  WÓZEK  |  Przyłbica MAGNUM

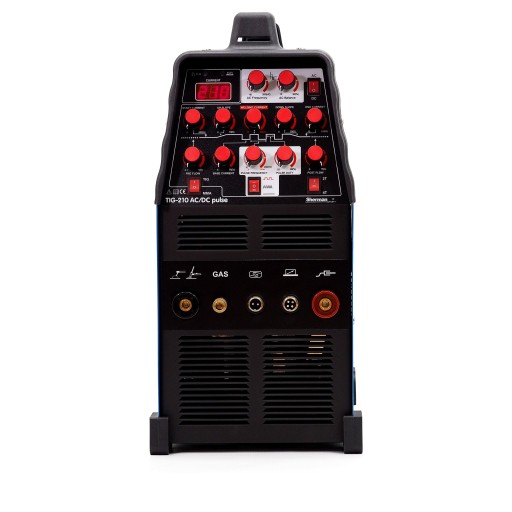

Urządzenie spawalnicze TIG 210 AC/DC marki Sherman jest urządzeniem inwertorowym wykonanym w technologii MOSFET, do spawania ręcznego prądem stałym oraz przemiennym metodą TIG oraz elektrodą otuloną (metoda MMA) stali konstrukcyjnych, jakościowych i aluminium.

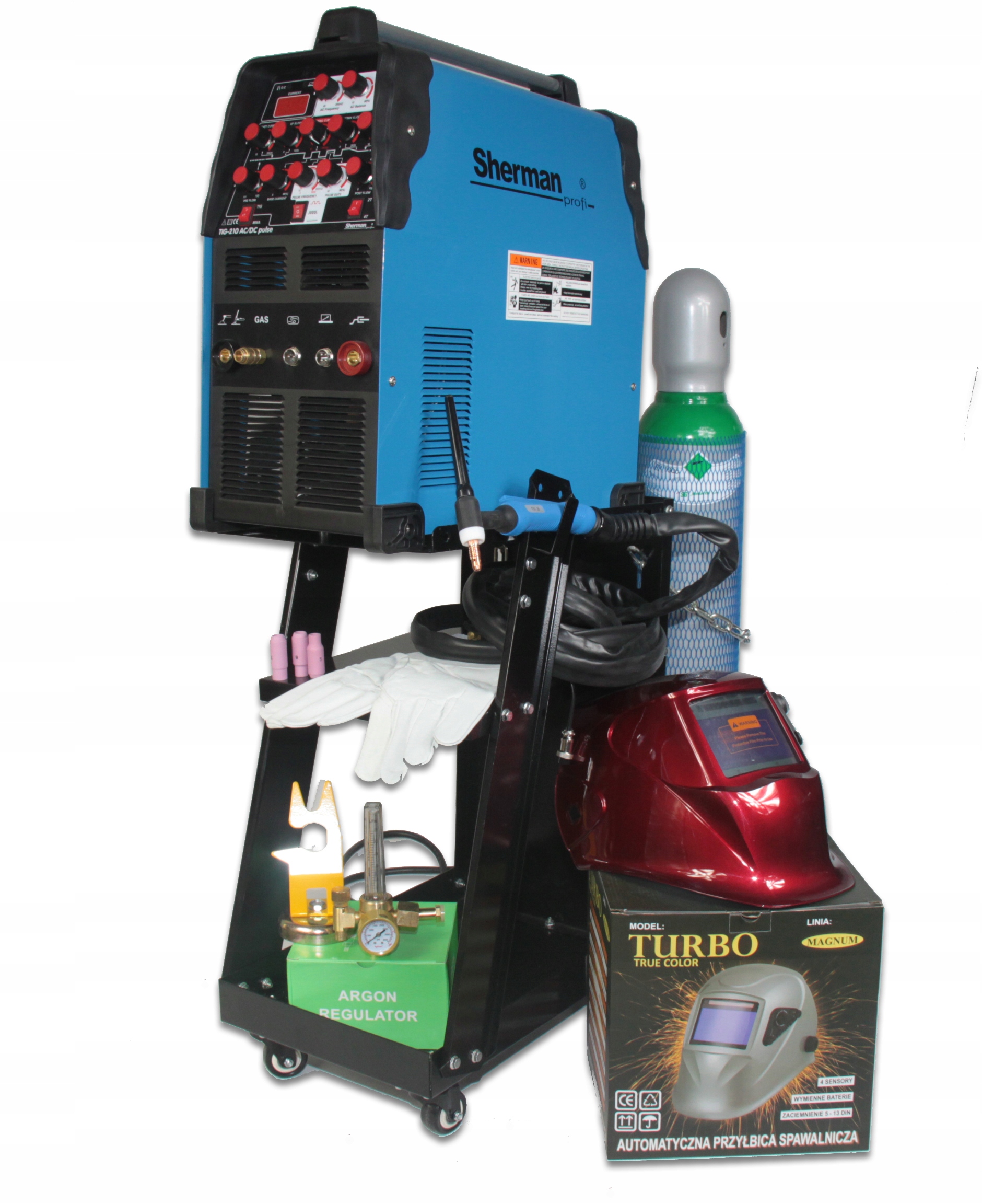

Zestaw do spawania metodą TIG, zawiera wszystkie elementy niezbędne by rozpocząć pracę:

• Urządzenie Sherman TIG 210 AC/DC PULSE
• Uchwyt spawalniczy SR-26 4m
• Przewód masowy - 3m
• Wózek spawalniczy
• Butla z czystym gazem Argon
• Reduktor butlowy z rotametrem
• Przyłbica automatyczna MAGNUM TURBO
• Akcesoria uchwytu: 3 łączniki, 3 tulejki i 6 dysz ceramicznych
• 3x elektroda TIG o średnicach 1,6; 2,0; 2,4 mm dowolnie wybranego koloru (czerwony, zielony, szary, złoty)
• Podstawka pod uchwyt TIG
• Rękawice spawalnicze

ŚWIETNE URZĄDZENIE DO SPAWANIA ALUMINIUM

TIG 201 AC/DC z uwagi na prosty w obsłudze panel jest doskonałym wyborem profesjonalistów oraz pasjonatów branży spawalniczej, którzy zaczynają swoją przygodę ze spawaniem TIG. Dla ułatwienia transportu na solidnej obudowie została przymocowana rączka, która ułatwia przenoszenie sprzętu.

JONIZATOR HF - umożliwia bezstykowe zajarzenie łuku. Umożliwia wyeliminowanie zanieczyszczenia spoiny wolframem z elektrody.

TIG AC - spawanie prądem przemiennym o fali prostokątnej. Ustawienie balansu fali, pozwala precyzyjnie dostosować proporcje między działaniem czyszczącym i penetrującym łuku elektrycznego przy spawaniu aluminium.

TIG PULS - lepsza jakość spoiny zarówno przy DC jak i AC, mniejsze oddawanie ciepła do spawanego materiału. Dzięki niej energia liniowa łuku jest niższa, co zmniejsza ryzyko przepalenia spawanego materiału. Sczególnie przydatna podczas spawania cienkich elementów.

PEŁNA KONTROLA PARAMETRÓW TIG

Pokrętła regulacyjne umożliwiają kontrole parametrów "drabinki" TIG:

Prąd początkowy - prąd pojawiający się w obwodzie po wciśnięciu przycisku w rękojeści uchwytu. Im wyższy prąd początkowy, tym łatwiej zajarzyć łuk. Jednak podczas spawania cienkich blach zbyt wysoka wartość prądu początkowego może prowadzić do upalania blachy.

Prąd krateru - prąd stosowany w niektórych trybach spawania, kiedy łuk nie jest wygaszany od razu po fazie opadania prądu spawania. Pozwala na wypełnienie krateru na końcu spoiny.

Prąd podstawy - prąd odpowiedzialny za podtrzymanie procesu spawania, dolna wartość impulsu prądu. Ułatwia kontrolę ilości ciepła wprowadzanego do materiału.

Częstotliwość pulsu - częstotliwość, z jaką zmienia się wartość impulsu prądu pomiędzy prądem spawania a prądem podstawy. Regulacja częstotliwości pulsu możliwa jest pokrętłem w dwóch zakresach – niskim 0,5 – 5 Hz oraz wysokim 5 – 200 Hz.

Szerokość pulsu - czas trwania impulsu, pozwala na regulację głębokości wtopienia. Wzrost szerokości zwiększa głębokość wtopienia, zmniejszenie ogranicza ilość ciepła wprowadzanego do materiału, zmniejszając ryzyko przepalenia cieńszych blach lub mniejszych elementów.

Czas przedwypływu gazu - czas od wciśnięcia przycisku w rękojeści uchwytu do momentu zajarzenia łuku. Zwykle powinien być dłuższy niż 0,5 s aby dostarczyć gaz osłonowy do wylotu dyszy palnika w celu osłonięcia miejsca rozpoczęcia spawania oraz elektrody wolframowej .

Czas powypływu gazu - czas od wygaszenia łuku do zamknięcia zaworu gazowego. w celu osłonięcia krzepnącego jeziorka spawalniczego przed powietrzem oraz w celu studzenia elektrody wolframowej.

Czas narastania prądu - czas narastania prądu spawania od prądu początkowego do ustawionej wartości prądu spawania.

Czas opadania prądu - czas opadania prądu spawania od wartości ustawionej do zera lub wartości prądu krateru.

Częstotliwość prądu AC - funkcja przydatna przy spawaniu aluminium. Im większa częstotliwość tym lepsza jakość spoiny, lepsze skupienie łuku.

Balans prądu AC - Stosunek czasu trwania fazy dodatniej prądu do ujemnej. Zmniejszenie balansu powoduje wprowadzanie większej ilości ciepła w materiał, uzyskując węższą spoinę i głębsze wtopienie, a jednocześnie zmniejsza obciążenie cieplne elektrody wolframowej, jednocześnie zmniejszając efekt czyszczący.

TECHNOLOGIA IGBT

Podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane w technologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz. Spawarki wyposażone są w układ kompensacji napięcia zasilania, co umożliwia ich eksploatację przy wahaniach napięcia w sieci zasilającej do 10%.

Źródło prądu wyposażone jest w termiczny, samoczynny wyłącznik przeciążeniowy. Gdy temperatura spawarki będzie zbyt wysoka, zabezpieczenie odłączy prąd spawania i zapali się dioda sygnalizująca przegrzanie. Po opadnięciu temperatury nastąpi automatyczny reset wyłącznika.

2T/4T (dwutakt/czterotakt) - tryby sterowania pracą źródła. W dwutakcie naciśnięcie przycisku uchwytu TIG powoduje rozpoczęcie spawania, zwolnienie przycisku zakończenie spawania. W czterotakcie naciśnięcie i zwolnienie przycisku powoduje rozpoczęcie spawania, aby je zakończyć należy ponownie nacisnąć i zwolnić przycisk.

DANE TECHNICZNE

• Napięcie zasilania: AC 230V 50Hz
• Metody spawania: TIG AC/DC, MMA
• Technologia wykonania: IGBT
• Prąd spawania: TIG: 200A / MMA: 180A
• Cykl pracy: 60%
• Napięcie w stanie bez obc.: 70V
• Max. pobór prądu: TIG: 36,5A / MMA: 26,8A
• Max. pobór mocy: 4,6 kVa
• Regulacja prądu spawania: Płynny
• Przedwypływ gazu: 0,1 - 1
• Powypływ gazu: 0 - 15s
• Narastanie prądu: 0 - 10s
• Opadnie prądu: 0 - 25s
• Prąd początkowy: 10 - 200A
• Prąd podstawy: 5 - 95% prądu spawania
• Prąd krateru: 10 - 200A
• Częstotliwość pulsu: 0,5 - 5 ; 10 - 200 Hz
• Czas trwania impulsu: 10 - 90%
• Częstotliwość AC: 40-200 Hz
• Balans AC: 10 - 90%
• Amplituda prądu [%]: ---
• Wymiary: 510 x 235 x 510 mm
• Masa: 15 kg

BUTLA Z GAZEM ARGON

Butla Ar zawiera 8l (1,5 m3) wysokiej jakości Argonu  przeznaczonej do spawania MAG w osłonie gazów ochronnych. Butle 8l posiadają kołpak ochronny zabezpieczający zawór. Butla i zawór wykonane są zgodnie z normą EN 1964: 1999, i posiadają znak zgodności π (pi) z wymogami ADR/RID. Butla jest pełna, fabrycznie nowa, z 10 letnią legalizacją.

SPECYFIKACJA BUTLI ARGON:

• Pojemność: 8 litrów
• Max ciśnienie robocze: 150 bar
• Ilość gazu: 1,5 m3
• Średnica: 136 mm
• Wysokość: 820 mm
• Masa: 15 kg

PRZYŁBICA AUTOMATYCZNA MAGNUM TURBO

Automatyczna przyłbica spawalnicza wyposażona jest w filtr spawalniczy, mający możliwość zmiany stopnia zaciemnienia. Filtr przed spawaniem jest transparentny, więc spawacz ma możliwość dokładnej obserwacji obszaru roboczego. W momencie powstania łuku elektrycznego filtr natychmiast zaciemni się. Gdy łuk elektryczny wygaśnie filtr znowu zrobi się transparentny. Operator przyłbicy ma możliwość płynnej zmiany zaciemnienia. Automatyczna przyłbica spawalnicza MAGNUM zapewnia kompletną ochronę przed promieniowaniem UV/IR (ultrafioletowe/podczerwone), nawet wówczas gdy filtr jest rozjaśniony. Przyłbica jest zasilana przez ogniwa solarne i wymienne baterie.

SPECYFIKACJA:

• Stopień zaciemnienia: 5 - 13DIN
• Prędkość reakcji: 1/30000 s
• Liczba sensorów: 4

REDUKTOR Z ROTAMETREM AR/CO2

Reduktor z rotametrem mierzącym ilość gazu przepływającego w czasie. Stosowany jest w spawalnictwie do spawarek mig, mag, tig oraz w akwarystyce do dozowania powietrza.

• Maksymalne ciśnienie ustawione na stałe: 3 bar
• Płynna regulacja wypływu gazu bez względu na ciśnienie w butli
• Płynna regulacja CO2, umożliwia precyzyjne ustawienie (rotametr pozwala ustawić bardzo dokładnie wypływ gazu nawet pojedyncze bąbelki)
• Precyzyjny zawór iglicowy
• Odczyt przepływu widoczny na rotametrze
• Odczyt ciśnienia w butli widoczny na manometrze
• Wyraźna tarcza manometru
• Manometr ciśnienia w butli do 300 bar
• Bardzo solidna konstrukcja
• Chromowana powierzchnia

Dane techniczne:

• Rodzaj gazu: Argon/CO2
• Max ciśnienie wlotowe bar/MPa: 200/20
• Max ciśnienie wylotowe bar/MPa: 4/0,4
• Znamionowa przepustowość: 25 l/min
• Gwint nakrętki na wylocie (końcówka węża): 6,3 mm - Fi 8mm
• Gwint nakrętki na wlocie (od butli): GW 1/4
• Masa: 0,9 kg
• Wymiar opakowania: 19x17x10 cm
• Nr. Katalogowy: ZR-67

WÓZEK SPAWALNICZY

Wózek spawalniczy znajdzie znajdzie zastosowanie w warsztatach i przemyśle, gdzie istnieje potrzeba częstego i ergonomicznego przemieszczania sprzętu spawalniczego wraz z osprzętem.

Oferowany wózek transportowy na sprzęt spawalniczy, wyposażony jest w 3 pojemne półki oraz miejsce montażowe na butlę z gazem osłonowym. Solidna metalowa konstrukcja, wykonany z wysokiej jakości stali wytrzyma obciążenie nawet do 40 kg. Umiejscowiona pod kątem górna półka, na której można umieścić spawarkę, pozwoli na lepszą kontrolę, a dwie pozostałe zapewnią miejsce na potrzebny osprzęt.

• Solidna metalowa konstrukcja
• 3 półki - na spawarkę oraz akcesoria spawalnicze
• Miejsce na butlę - łańcuchy zabezpieczające przez przewróceniem
• Możliwość regulacji nachylenia górnej półki
• 4 kółka transportowe
• Obciążenie do 40 kg
