WIDEODOMOFON WiFi "EURA" VDP-92A3 DELTA+ z dwoma monitorami!

► aplikacja mobilna z menu w j. polskim - Tuya

► monitor z WiFi z ekranem LCD 7'',

► otwieranie 2 wejść (furtka, brama),

► solidna, metalowa obudowa kasety zewnętrznej,

► podświetlany szyfrator + czytnik breloków (5 breloków w zestawie),

► rozdzielczość kamery Full HD 1080 p.,

► szeroki kąt widzenia kamery w poziomie /pionie 115º /60º.

Jednorodzinny wideodomofon z dwoma monitorami jest idealnym rozwiązaniem dla użytkowników poszukujących urządzeń realizujących kontrolę strefy wejścia na teren posesji. Zestaw składa się z czarnych monitorów VDA-41A3 WiFi oraz VDA-42A3, kasety zewnętrznej VDA-83A3 oraz trzech adapterów sieciowych DC 12V - VZA-63A3. Oprócz standardowych funkcji — komunikacji z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję wideodomofon umożliwia obsługę drugiego wyjścia, np. bramy.

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

WIDEOINSTRUKCJA PODŁĄCZENIA

Link: https://www.youtube.com/watch?v=--Ck3MsfFH8

SPIS TREŚCI:

• 0:10 - połączenie monitora z kasetą
• 0:50 - podłączenie elektrozaczepu
• 1:00 - podłączenie przycisku opuszczenia posesji
• 1:14 - podłączenie zasilania
• 1:45 - zwalnianie elektrozaczepu z pozycji monitora
• 1:59 - zwalnianie elektrozaczepu z pozycji przycisku
• 2:04 - zwalnianie elektrozaczepu za pomocą kodu
• 2:12 - zwalnianie elektrozaczepu za pomocą breloka
• 2:18 - dodawanie monitora do aplikacji Tuya

MONITOR VDA-41A3

Monitor "Eura" VDA-41A3 o przekątnej ekranu 7'', posiada wbudowany moduł WiFi umożliwiający obsługę urządzenia za pomocą aplikacji Tuya dostępnej na platformy Android i iOS.

Po naciśnięciu przycisku wywołania na kasecie zewnętrznej, następuje równoległe wywołanie monitora oraz smartfona wyposażonego w aplikację, dzięki której możliwe jest odbieranie połączeń, sterowanie ryglem elektromagnetycznym i automatem bramowym, manualne wykonywanie zdjęć oraz rejestrowanie filmów w trakcie trwania połączenia.

Monitor wyposażony jest w pokrętła regulacyjne umożliwiające dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad pokrętłami, użytkownik może wybrać 1 z 16 dostępnych melodii gongu, a przesuwając przełącznik — zmienić jej głośność.

SPECYFIKACJA TECHNICZNA:

• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W
• Przekątna ekranu: 7''
• Rozdzielczość ekranu: 1024 x 600 px
• Rodzaje wyjść: Wyjście 1: 12V DC 350mA | Wyjście 2: N.O. 1A/ 24V DC
• Ilość melodii gongu: 16
• Interfejs komunikacji bezprzewodowej: IEEE 802.11 b/g/n
• Częstotliwość pracy WiFi: 2,4 GHz
• Maks. moc promieniowania: <5mW
• Współczynnik ochrony: IP20
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC

OPIS PRZYCISKÓW:

1. Przycisk podglądu
2. Przycisk otwierania furtki (zwalniania rygla)
3. Przycisk otwierania bramy
4. Przycisk odbierania, prowadzenia rozmowy
5. Przełącznik głośności melodii gongu
6. Przycisk wyboru melodii gongu
7. Regulacja jasności obrazu
8. Regulacja nasycenia obrazu
9. Regulacja głośności rozmowy

DRUGI MONITOR VDA-42A3

Monitor VDA-42A3 wyposażony jest w kolorowy wyświetlacz LCD o przekątnej 7”. Urządzenie umożliwia komunikacje z osobą odwiedzającą, podgląd otoczenia kamery oraz stero¬wanie ryglem przy wejściu na posesję oraz umożliwia sterowanie drugim wejściem na posesję. Pokrętła regulacyjne umożliwiają dostosowanie głośności rozmowy, jasności oraz nasycenia obrazu. Używając przycisku znajdującego się nad nimi użytkownik może wybrać jedną z 16 dostępnych melodii gongu, a przesuwając przełącznik - zmienić jej głośność.

• Napięcie zasilania: 12V DC
• Wymagany własny zasilacz: tak
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Minimalna ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 2
• Rodzaje wyjść: 1. 12V DC 350mA, 2. N.O. 1A/ 24VDC
• Czas aktywacji rygla / bramy: 3s / 1s
• Pobór mocy - czuwanie / praca: 2W / 7W
• Wielkość ekranu monitora: 7''
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 1024 x 600 pikseli
• Ilość melodii gongu: 16
• Głośnomówiący: tak
• Współczynnik ochrony: IP20
• Temperaturowy zakres pracy: 0ºC ~ +40ºC
• Wymiary ( W x SZ x G ): 152 x 215 x 23 mm
• Waga netto: 431 g

APLIKACJA MOBILNA - Tuya

Darmowa aplikacja Tuya dostępna na platformy iOS i Android pozwala na:

• odbieranie połączeń przychodzących,
• podgląd obrazu otoczenia kamery zewnętrznej,
• zwalniania rygla i otwieranie bramy (zarówno po odebraniu połączenia jak i w trybie podglądu),
• ręczne zapisywanie zdjęć lub rejestrację filmów z rozmowy podglądu,
• wgląd w historię połączeń

KASETA ZEWNĘTRZNA VDA-83A3

Montowana natynkowo kaseta zewnętrzna VDA-83A3 to urządzenie o nowoczesnej stylistyce posiadająca podświetlany szyfrator i czytnik breloków zbliżeniowych.

Kaseta zewnętrzna wykonana jest ze stopu aluminium i tworzywa sztucznego, odpornego na opady atmosferyczne dodatkowo zabezpieczony daszkiem. Urządzenie posiada kamerę rejestrującą obraz w rozdzielczości Full HD 1080p. z obiektywem o polu widzenia 115º.

Dodatkowo kaseta  posiada oświetlenie nocne w postaci 5 białych diod LED oraz czujnik zmierzchowy aktywujący automatycznie diody przy niedostatecznym oświetleniu.

BUDOWA:

1. Daszek ochronny
2. Diody LED
3. Czujnik zmierzchowy
4. Kamera
5. Dotykowa klawiatura numeryczna
6. Przycisk dzwonka
7. Głośnik
8. Mikrofon

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych lokali: 1
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC + konieczność podłączenia zasilacza do kasety
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 3,6 W / 8,4 W
• Rozdzielczość obrazu: Full HD 1080 p.
• Kąt widzenia kamery w poziomie /pionie: 115º /60º
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Czas aktywacji rygla: 3 ~ 5 s
• Materiał obudowy: Stop aluminium, tworzywo sztuczne
• Sposób montażu kasety zewn.: Natynkowy
• Oświetlenie nocne: 5 diod LED (światło białe) z cz. zmierzchowym
• Czytnik zbliżeniowy: Tak
• Szyfrator: Tak, dotykowy (podświetlane klawisze)
• Współczynnik ochrony: IP44
• Temperaturowy zakres pracy kasety: -18ºC ~ +40ºC

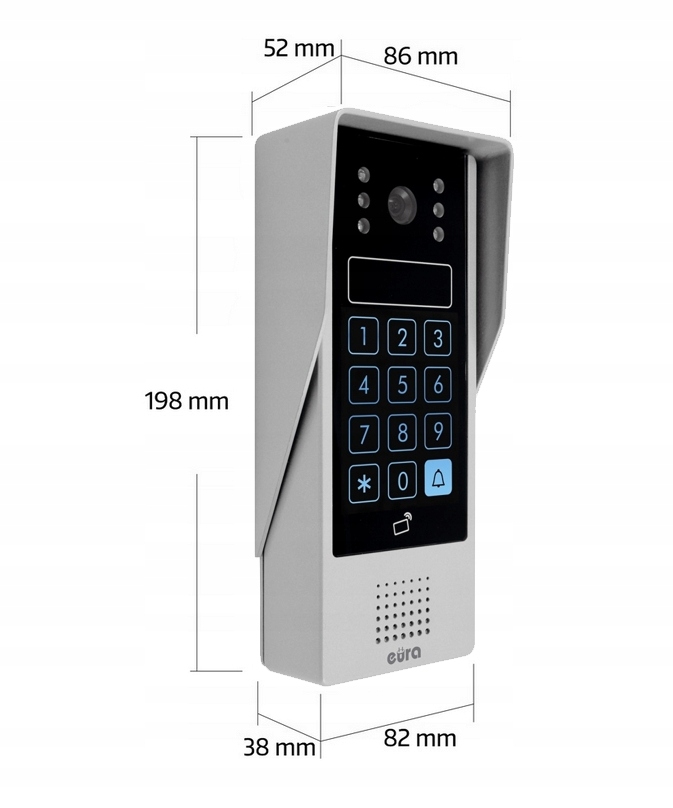

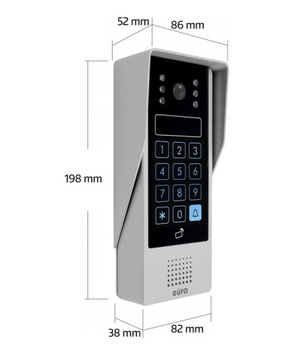

• Wymiary kasety zewn. (W x SZ x G): 198 x 82 x 52 mm
• Waga netto kasety: 584 g

WYGODNY SZYFRATOR

Duże przyciski i szeroki rozstaw miedzy nimi umożliwia wygodne użytkowanie zamka szyfrowego. Dzięki takiemu rozwiązaniu nie występuje problem z równoczesnym naciskaniem kilku klawiszy.

BRELOKI ZBLIŻENIOWE

Do zestawu dołącznych jest 7 breloków pracujących w standardzie Unique 125 kHz. Dla Państwa wygody zostały one oznaczone kolorami:

• zielony - brelok do programowania - dodawania
• czerwony - brelok do programowania - usuwania
• niebieski - breloki użytkownika

ZAWARTOŚĆ ZESTAWU

• 1x monitor VDA-41A3
• 1x monitor VDA-42A3
• 1x kaseta zewnętrzna z daszkiem VDA-83A3
• 3x zasilacz sieciowy VZA-63A3
• 2x zestaw akcesoriów montażowych do monitora
• 1x zestaw akcesoriów montażowych do kasety zewnętrznej
• 1x brelok dodawania użytkowników
• 1x brelok usuwania użytkowników
• 5x brelok użytkownika
• instrukcja obsługi w j. polskim

SCHEMAT PODŁĄCZENIOWY Z WYKORZYSTANIEM PRZYCISKU EXIT

LEGENDA:

1. - Monitory
2. - Kaseta zewnętrzna
3. - Elektrozaczep (rygiel elektromagnetyczny)
4. - Przycisk opuszczenia posesji ("Exit") - zwolnienie rygla realizowane jest podczas wciskania, po puszczeniu przycisku rygiel jest zwarty
5. - Automat bramy wjazdowej
6. - Adapter zasilający DC 12V

DODATKOWE INFORMACJE

1. Czy aplikacja mobilna działa wyłącznie w sieci lokalnej, czy z każdego miejsca na świecie?

Monitor wideodomofonu posiada wbudowany moduł WiFi, który łączy się z routerem w sieci lokalnej. Natomiast aplikacja mobilna działa z dowolnego miejscu na ziemi, warunkiem jest dostęp telefonu do Internetu.

2. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

3. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

4. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

5. Czy mogę dokupić dodatkowe pastylki / breloki i karty?

Do urządzenia można dodać dodatkowe breloki i karty. Aktywacja kolejnych breloków i kart jest bardzo prosta. Wykorzystujemy do tego breloki programujące: ADD (dodawanie), DELETE (usuwanie).

6. Czy mogę zastosować zasilacz na szynę DIN?

Tak, zalecany zasilacz powinien charakteryzować się napięciem DC 12V oraz mocą nie mniejsza niż 2,5A.

7. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

8. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
