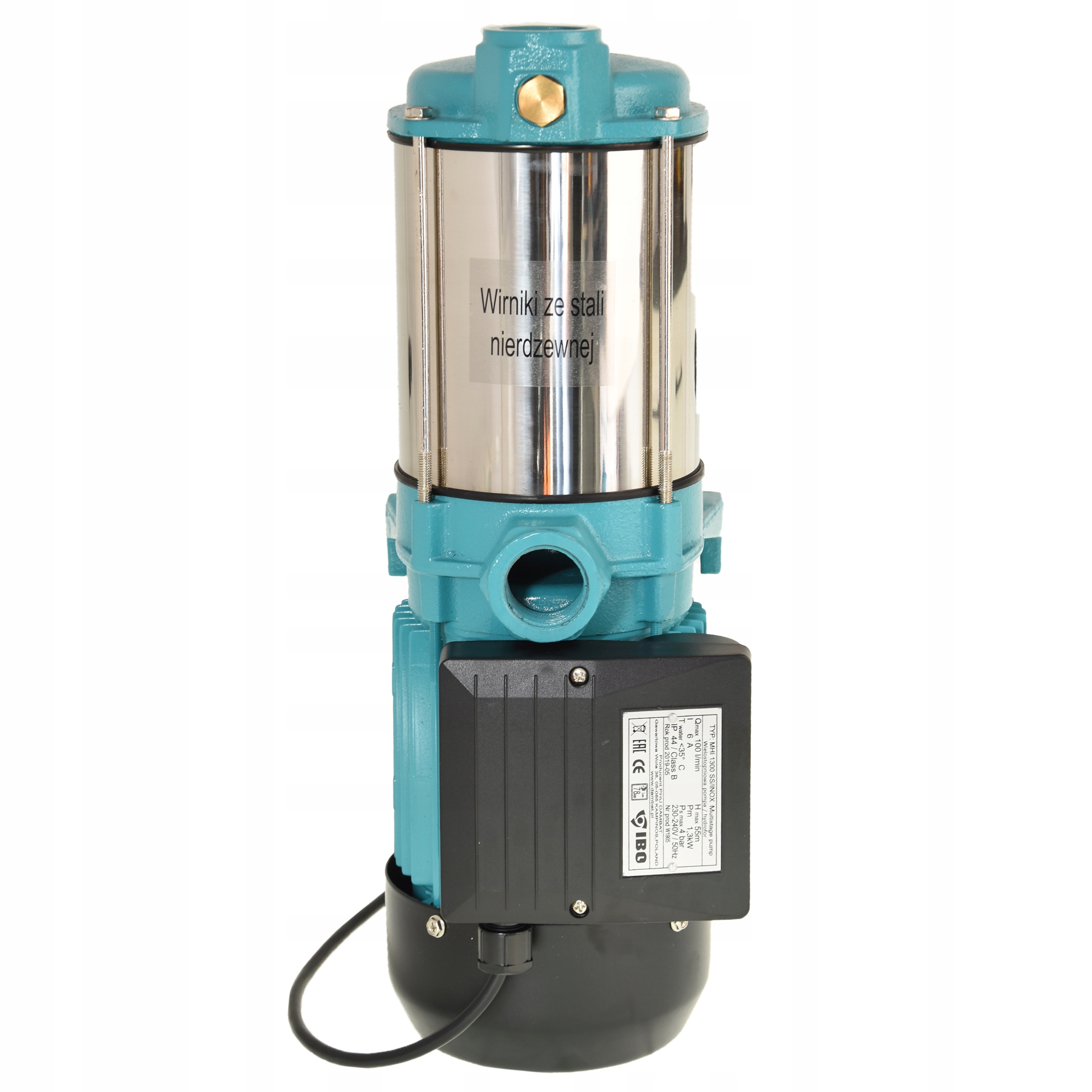

MHI 1300 INOX PC-15 БЕЗБАНКОВЫЙ ГИДРОФОРНЫЙ НАСОС

Pompa MHI 1300 INOX z PC-15 230V IBO AUTOMAT

MHI 1300 INOX  POMPA  POLSKIEJ MARKI IBO

Pompa wielostopniowa, samossąca, odśrodkowa, przeznaczonych do pompowania czystej, zimnej wody z własnych ujęć oraz idealnie nadaje się do podnoszenia ciśnienia. W pompach zastosowano układ ssący Venturiego wspomagający zasysanie urządzenia.

Pompy z serii MHI posiadają solidny korpus, wał oraz rotor, zostały wykonane ze stali nierdzewnej (INOX) zastosowanie tego typu materiały do elementów, które mają styczności z wodą zapewnia wytrzymałą konstrukcje.

Co dają wirniki wykonane ze stali nierdzewnej INOX ?

Dzieki zastosowaniu wirników INOX pompa staje się dużo bardziej wytrzymała. Zanieczyszczenia szlifujace, które mogą znajdować się w wodzie nie są straszszne dla wirników INOX, które znajdują się w pompie.

MATERIAŁY KONSTRUKCYJNE

obudowa pompy - stal nierdzewna AISI 304

wał pompy - stal nierdzewna AISI 304

rotor - stal nierdzewna AISI 304

korpus ssący – żeliwo

korpus tłoczny – żeliwo

uszczelnienie - mechaniczne grafit-ceramika;

wirniki - 5 sztuk STAL NIEDZEWNA INOX.

miedzy-ściana / konsola: żeliwo

dyfuzor - noryl

DANE TECHNICZNE:

• WIRNIKI: INOX
• Wydajność maksymalna: 100 l/min
• Wydajność maksymalna:6 m3/h
• Ciśnienie maksymalne: 5,5 Bar
• Wysokość podnoszenia: 55 m
• Zdolność zasysania: 8 m
• Moc silnika:1300 W
• Moc silnika: 1,3 kW
• Zasilanie: 230 V
• Rozmiar króćca ssącego: 1 "
• Rozmiar króćca tłocznego: 1 "
• Rozmiar gwintu podłączeniowego: 1 "
• Waga: 15 kg
• Prąd znamionowy: 7 A
• Prędkośc obrotowa silnika: 2850 RMP

CIŚNIENIE MAKSYMALNE

Pompa jest w stanie wytworzyć ciśnienie do 5.5 bar. Dzięki temu jest w stanie podnieść wodę na 55m.

1 bar ~~> 10 m pionowego słupa wody

Zależność obrazuje poniższy wykres.

Automat PC-15

Automat PC-15 sterujący pracą pomp hydroforowych powierzchniowych i głębinowych.

Zastępuje wyłącznik ciśnieniowy i zbiornik hydroforowy.

Odkręcenie kranu daje sygnał do automatu PC-15, który uruchamia pompą.

Zakręcenie kranu powoduje, że PC-15 wyłącza pompę.

Automat może działać z pompami jednofazowymi, których pobór prądu w czasie pracy nie przekracza 10A.

Urządzenie posiada funkcję zabezpieczenia przed suchobiegiem.

Gdy w studni zbraknie wody urządzenie wyłączy pompę.

DANE TECHNICZNE PC-15

• Przewody elektryczne w komplecie: tak
• Włącznik Reset: tak
• Napięcie zasilania: 220/240V 50Hz
• Maksymalne obciążenie: 16 (10)A
• Stopień ochrony: IP 65
• Ciśnienie włączania: 1,5 - 3 bar
• Maksymalne ciśnienie: 10 bar
• Temperatura cieczy: 0 - 40 C
• Średnica przyłącza ssącego/tłocznego: 1" (GZ)/ 1" (GW)
• Wbudowany zawór zwrotny: tak
• Wbudowany manometr: tak
• Zabezpieczenie przed suchobiegiem: tak
• Regulacja ciśnienia włączania: tak - w zakresie 1,5 do 3 bar
• Regulacja ciśnienia wyłączania: nie
• Wbudowany manometr: tak
• Dioda sygnalizująca zasilanie: tak
• Dioda sygnalizująca prace: tak
• Dioda sygnalizujaca awarie: tak
• PRACA BEZZBIORNIKA: TAK

Zestaw zawiera:

1. Włącznik PC-15

2. Pompa Hydroforowa MHI 1300 INOX

3. KOMPLETNE OKABLOWANIE

Przykładowy schemat podłączenia

zestawu hydroforowego:

1. Zbiornik Hydroforowy

2. Pompa Hydroforowa

3. Filtr Anty-piaskowy

4. Elastyczny Wąż podłączeniowy

5. Filtr wodny przepływowy

6. Zawór Zwrotny

7. Zawór kulowy Wodny

8. Zabezpieczenie przed suchobiegiem

9. Zawór kulowy Wodny

10. Wąż Anty-wibracyjny

11. Rura PE

12. Złączka PE
