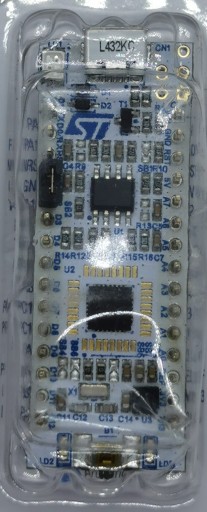

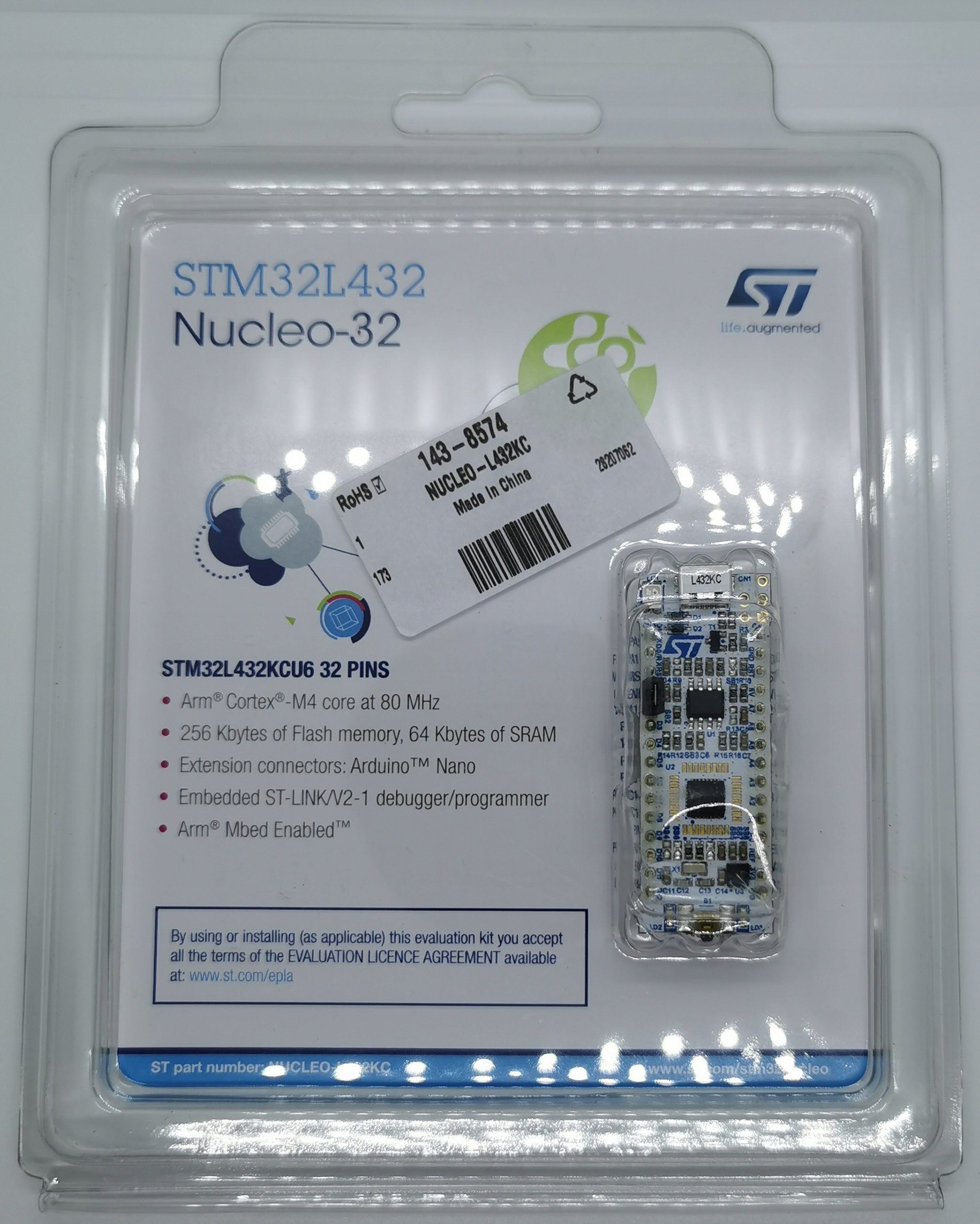

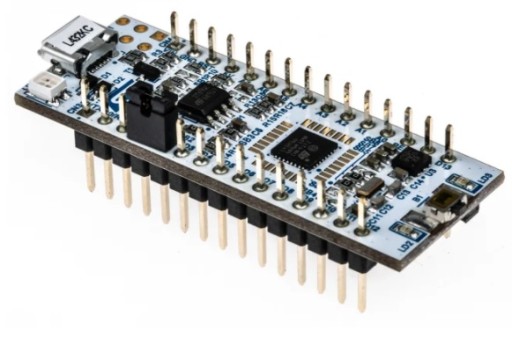

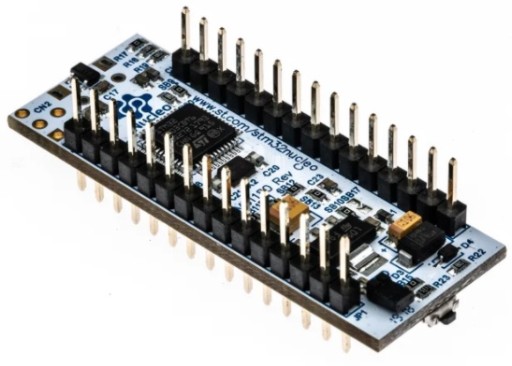

STM32 NUCLEO-L432KC STM32L432KC mbed ARM Cortex-M4

STM32 Nucleo-32 to seria płytek ewaluacyjnych od ST Microelectronics z mikrokontrolerami STM32 w obudowach 32-piowych.

Złącza na płytce zgodne z Arduino Nano.

Specyfikacja zestawu:

1. Mikrokontroler STM32L432KCU6:

• Rdzeń: Cortex-M4
• Maksymalne taktowanie: 80 MHz
• Pamięć Flash: 256 kB
• Pamięć SRAM: 64 kB
• DMA: 14 kanałów
• Interfejsy: 1 x CAN, 2 x I2C, 2 x SPI, 1 x Quad SPI, 3 x UART / USART, 1 x LPUART, 1 x SAI, 1 x SWPMI, 1 x IRTIM, 1 x USB
• Interfejsy analogowe: 1 x ADC 16 bit, 2 x DAC 12 bit, 1 x Wzmacniacz operacyjny, 2 x Ultra Low-Power Comparator
• Timery: 1 x 32 bit (4 kanały), 1 x 16 bit (6 kanałów PWM), 1 x 16 bit (2 kanały), 1 x 16 bit (1 kanał), 2 x Basic Timer, 2 x Low-Power, 1 x RTC, 1 x SysTick, 2 x Watchdog
• RNG
• CRC

2. Wbudowany programator / debugger ST-Link V2:

• Złącze micro USB
• Możliwość pracy jako oddzielny programator z wyjściem SWD

3. Zasilanie:

• Z micro USB
• Z zewnętrznego źródła zasilania 5 lub 3,3 V

4. Trzy diody LED:

• Komunikacja USB
• Zasilanie
• Dioda użytkownika

5. Przycisk Reset

6. Płytka zgodna z ARM mbed

Opis mikrokontrolera STM32L432KCU6:

https://www.st.com/en/microcontrollers-microprocessors/stm32l432kc.html

Opis płytki:

https://www.st.com/en/evaluation-tools/nucleo-l432kc.html

STM32 Nucleo-32 boards User Manual:

https://www.st.com/resource/en/user_manual/dm00231744-stm32-nucleo-32-boards-mb1180-stmicroelectronics.pdf
