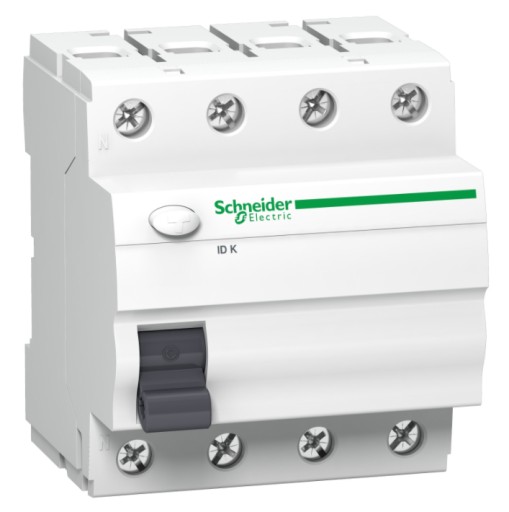

АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ SCHNEIDER остаточного тока 4P 40A 30мА

Schneider Electric, Wyłącznik różnicowoprądowy K60 IDK-40-4-30-A 40A 4-biegunowy 30mA typ A, A9Z01440

Parametry podstawowe

• Gama produktów: Acti 9
• Nazwa produktu: Acti 9 ID K
• Typ produktu lub komponentu: Wyłącznik różnicowoprądowy (RCCB)
• Skrócona nazwa urządzenia: ID K
• Opis biegunów: 4P
• Położenie neutralne: LEFT
• [In] prąd znamionowy: 40 A
• Rodzaj sieci: Prąd przemienny (AC)
• Czułość na prąd upływu: 30 mA
• Zwłoka zabezpieczenia różnicowoprądowego: Bezzwłoczny
• Typ zabezpieczenia różnicowoprądowego: Typ A
• Znak jakości: VDE

Parametry uzupełniające:

• Lokalizacja urządzenia w systemie: Odejście
• Częstotliwość sieci: 50/60 Hz
• [Ue] znamionowe napięcie łączeniowe: 380...415 V AC 50 Hz
• Technologia wyzwalania urządzenia różnicowoprądowego: Niezależny od napięcia
• Znamionowa zdolność załączania i wyłączania: Idm 500 A / Im 500 A
• Znamionowy warunkowy prąd zwarciowy: GL63: Inc 4.5 kA / K60: Inc 6 kA
• Znamionowe napięcie izolacji [Ui]: 440 V AC 50 Hz
• Znamionowe napięcie udarowe wytrzymywane [Uimp]: 4 kV
• Prąd udarowy: 250 A
• Wskazanie położenia styku: NO
• Typ sterowania: Dźwignia
• Sposób montażu: Zatrzaskowy
• Podstawa montażowa: Szyna DIN
• Szerokość w modułach 9 mm: 8
• Wysokość: 81 mm
• Szerokość: 72 mm
• Głębokość: 68 mm
• Kolor: Biały
• Trwałość mechaniczna: 5000 cykl
• Trwałość elektryczna: AC-1: 2000 cycles
• Przyłącza - zaciski: Przyłącze podwójne góra lub dół1…35 mm² sztywny / Przyłącze podwójne góra lub dół1…25 mm² elastyczny
• Długość odizolowanego odcinka: 14 mm dla góra lub dół połączenie
• Moment dokręcania: 3,5 N.m góra lub dół

Środowisko pracy

• Normy: EN/IEC 61008-1
• Stopień ochrony IP: IP20 zgodnie z IEC 60529 / IP40 (obudowa modułowa) zgodnie z IEC 60529
• Stopień zanieczyszczenia: 2
• Kompatybilność elektromagnetyczna: 8/20 µs impulse withstand, 200 A conforming to EN/IEC 61008-1
• Temperatura otoczenia dla pracy: -25…40 °C
• Temepratura otoczenia dla przechowywania: -30…70 °C

Program lojalnościowy ELEKTROKLUB to najlepszy program partnerski dla klientów biznesowych w branży elektrotechnicznej.

• Kupujący, którzy wcześniej zarejestrują się na stronie programu, kupując premiowane produkty u Dystrybutorów Elektroklubowych otrzymują punkty wymienialne na nagrody lub środki na karcie przedpłaconej VISA.
• Program działa automatycznie i nie wymaga przesyłania skanów faktur, kodów z opakowań itp.
• Lista Premiowanych Produktów jest dostępna na stronie programu Elektroklub.

TEN PRODUKT BIERZE UDZIAŁ W PROGRAMIE LOJALNOŚCIOWYM ELEKTROKLUB

Wyłączniki różnicowoprądowe z serii ID K zapewniają ochronę przed porażeniem przy dotyku bezpośrednim (≤ 30 mA) i pośrednim (300 mA) oraz chronią instalację przed możliwością pożaru. Przeznaczone są do zabezpieczania instalacji elektrycznej przede wszystkim w budownictwie mieszkaniowym: blokach mieszkaniowych oraz domach jednorodzinnych. Oferta pozwala na wybór aparatów od 25 do 63A w wykonaniu 2P oraz 4P o czułości 30 lub 300 mA. W zależności od potrzeb dostępne są dwa typy wyłączników: AC oraz A. Typ AC stosowany jest w standardowych instalacjach elektrycznych. Typ A używany jest w instalacjach zasilających sprzęt komputerowy oraz w  instalacjach z podłączonymi zasilaczami i prostownikami.

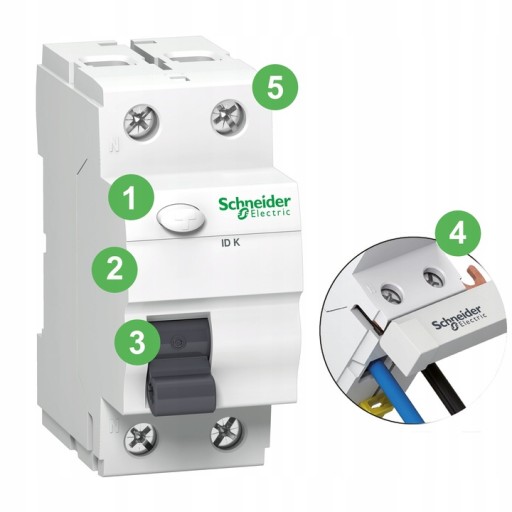

1-Przycisk testowania

2-Duże pole na oznacznik obwodu

3-Wyzwolenie na skutek zakłócenia sygnalizuje położenie dźwigni manewrowej

4-Połączenia

• Od dołu szyną grzebieniową widełkową
• Od dołu lub góry przewodami

5-Izolowane zaciski IP22

Zastosowanie

Seria wyłączników różnicowoprądowych ID K jest idealnie dopasowana do potrzeb budownictwa mieszkaniowego.

Montaż

Aparaty posiadają od dołu podwójne zaciski do podłączenia przewodów oraz szyny widełkowej.

Kontrola

Wyłączniki ID K powinny być testowane raz w roku przez 7 lat, po 7 latach test należy wykonać raz na trzy miesiące.

Wykonanie

Tor N umieszczony jest po lewej stronie, co ułatwia oszynowanie wyłączników różnicowoprądowych z wyłącznikami nadprądowymi.
