PRZEKAŹNIK ROLETOWY PODTYNKOWY (DOPUSZKOWY) STEROWANY BEZPRZEWODOWO Z ODBIORNIKIEM RADIOWYM 300W

☑️ ORNO Smart Home SYMBOL: OR-SH-1735

✔️ Przekaźnik roletowy służy do zdalnego, bezprzewodowego sterowania roletami i żaluzjami.

✔️ Do bezprzewodowej obsługi wymagany jest pilot zdalnego sterowania (OR-SH-1752) lub wyłącznik natynkowy (OR-SH-1750, OR-SH-1751) z serii ORNO Smart Home. Istnieje możliwość sterowania przez iPhona, iPada oraz urządzeń z systemem Android i iOS po zastosowaniu centralnego gniazda (OR-SH-1731) ORNO Smart Home.

✔️ Urządzenie współpracuje z systemem ORNO Smart Home opartym o silnik TUYA, który jest kompatybilny z systemami inteligentnego domu Google Home i Amazon Alexa.

✔️ Przekaźnik przeznaczony jest do montażu w standardowych puszkach podtynkowych Ø60 lub w miejsce zwykłego włącznika.

✔️ System kompatybilny jest z gniazdami i pilotami bezprzewodowymi ORNO takimi jak:

• OR-GB-417, OR-GB-418, OR-GB-420

• OR-GB-438, OR-GB-439, OR-GB-440

• GNIAZDA IP44: OR-GB-429, OR-GB-441

CHARAKTERYSTYKA URZĄDZENIA

• Zasięg w terenie otwartym do 30 metrów.

• Learning system – automatyczna konfiguracja dodatkowych urządzeń.

• Przekaźnik do stosowania wewnątrz pomieszczeń, w puszkach podtynkowych instalacji elektrycznej lub w miejsce zwykłego włącznika.

SPECYFIKACJA TECHNICZNA

• Typ: Przekaźnik roletowy podtynk
• Rodzaj transmisji: bezprzewodowy
• Częstotliwość: 433MHz
• Moc max. nadajnika: < 10mW
• Zgodny z Orno Smart Home: tak
• Możliwość rozbudowy: tak
• Zasięg w terenie otwartym: 30m
• Napięcie zasilania odbiornika: 230VAC
• Max. prąd: 1,3A
• Max. obciążenie: 300W
• Kolor: biały
• Montaż: podtynkowy
• Wymiary otworu montażowego ([mm]): Ø60
• Wymiary (szer./wys./gł. [mm]): 52 / 52 / 25

PAROWANIE PRZEKAŹNIKA Z PILOTEM

KROK 1: Naciśnij i przytrzymaj przez ok 3 sek. (ale krócej niż 6 sek.) przycisk logowania na przekaźniku, aby włączyć funkcję logowania. Dioda LED (na przekaźniku) zacznie migać.

KROK 2: Następnie naciśnij wybrany z przycisków ON (A,B,C,D) po lewej stronie pilota, dioda sygnalizacyjna przekaźnika zaświeci stałym światłem. Oznacza to poprawne zalogowanie odbiornika.

OBSŁUGA

1) Po poprawnym sparowaniu nadajnika (pilota) z odbiornikiem (przekaźnik roletowy), dioda sygnalizacyjna przekaźnika świeci się światłem stałym, a silnik rolety jest w trybie pracy. Wystarczy nacisnąć przycisk na przekaźniku, aby silnik wyłączył się.

2) Pilot zdalnego sterowania ma 4 rzędy (A,B,C,D) przycisków ON/OFF. Po skutecznym zalogowaniu urządzenia, dany rząd przycisków na pilocie będzie sterował opuszczaniem i podnoszeniem rolety. Po wciśnięciu przycisku ON na pilocie, włączy się odbiornik, a silnik zacznie podnosić roletę. Ponowne naciśnięcie przycisku ON spowoduje włączenie pauzy (zatrzymanie silnika rolety na danej wysokości). Naciśnij przycisk OFF na pilocie, a motor zacznie opuszczać roletę. Ponowne naciśnięcie przycisku OFF spowoduje włączenie pauzy (zatrzymanie silnika rolety na danej wysokości).

INSTALACJA

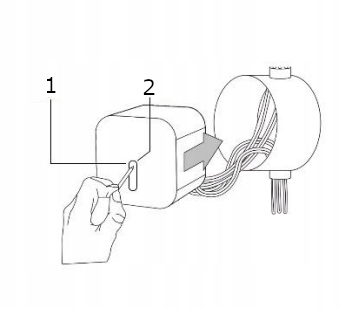

1 - DIODA LED

2 - PRZYCISK ON/OFF LEARNING CODE

KROK 1: Przed instalacją przekaźnika należy wyłączyć dopływ prądu.

KROK 2: Umieść urządzenie we właściwym położeniu i podłącz przewody instalacji elektrycznej wg schematu obok. Zabezpiecz przekaźnik w puszce przykręcając go dwiema śrubami (brak w zestawie).

KROK 3: Włącz główny włącznik instalacji elektrycznej.

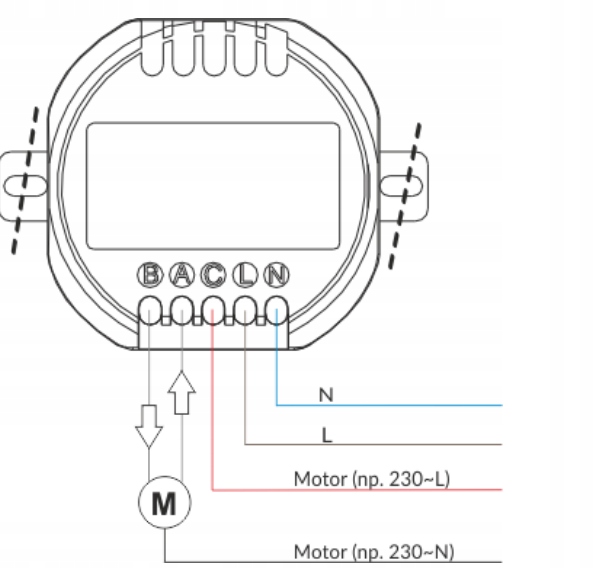

PODŁĄCZENIE PRZEWODÓW

A – silnik rolety góra

B – silnik rolety dół

C – napięcie zasilania

L - przewód fazowy

N - przewód neutralny

PRZEKAŹNIK MOŻNA ROZBUDOWAĆ O INNE URZĄDZENIA Z SERII ORNO SMART HOME, KTÓRE MOŻNA ZNALEŹĆ NA NASZYCH AUKCJACH

NADAJNIKI

1 - OR-SH-1750 - Włącznik pojedynczy natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home

2 - OR-SH-1751 - Włącznik podwójny natynkowy, do zdalnego sterowania włącznikami podtynkowymi i gniazdami,z nadajnikiem radiowym, ORNO Smart Home

3 - OR-SH-1752 - Pilot do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami ORNO Smart Home, 4-kanałowy

4 - OR-SH-1753 - Nadajnik pojedynczy podtynkowy, do połączenia z dowolnym włącznikiem, do zdalnego sterowania przekaźnikami podtynkowymi i gniazdami, z nadajnikiem radiowym, ORNO Smart Home

ODBIORNIKI

5 - OR-SH-1732 - Gniazdo sieciowe ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym

6 - OR-SH-1733 - Gniazdo sieciowe zewnętrzne ORNO Smart Home sterowane bezprzewodowo, z odbiornikiem radiowym, IP44

7 - OR-SH-1736 - Przekaźnik podtynkowy MINI (dopuszkowy) ON/OFF sterowany bezprzewodowo,z odbiornikiem radiowym, ORNO Smart Home

8 - OR-SH-1734 - Przekaźnik podtynkowy (dopuszkowy) ORNO Smart Home sterowany bezprzewodowo, z odbiornikiem radiowym, obciążenie 1000W

9 - OR-SH-1735 - Przekaźnik roletowy ORNO Smart Home podtynkowy (dopuszkowy) sterowany bezprzewodowo, z odbiornikiem radiowym, maks. moc silnika 300W

10 - OR-SH-1731 - Gniazdo centralne ORNO Smart Home z komunikacją Wi-Fi i nadajnikiem radiowym, Obsługiwane aplikacje: TUYA SMART, Smart Life, Google Home, Amazon Alexa

OPCJE KONFIGURACJI

Łącz dowolną ilość nadajników i odbiorników. Stwórz rozwiązanie dopasowane do Twoich potrzeb.

1 – Jeden nadajnik i jeden odbiornik

2 – Dowolna ilość nadajników i odbiorników

3 – Dowolna ilość nadajników i odbiorników oraz gniazdo centralne Wi-Fi

ZESTAW ZAWIERA

• ORYGINALNIE ZAPAKOWANY PRZEKAŹNIK ROLETOWY PODTYNKOWY ORNO SMART HOME OR-SH-1735 - 1 szt.
• INSTRUKCJA OBSŁUGI W JĘZYKU POLSKIM
• KARTA GWRANCYJNA
