Промышленный фрезерный обрабатывающий центр

Товар

33 857 185  ₽
Пошлина ≈4 538 016 ₽ не входит в цену.
Промышленный фрезерный обрабатывающий центр

Доставка

  • Почта России

    от 990 ₽

  • Курьерская доставка EMS

    от 1290 ₽

Характеристики

Артикул
10587094455
Состояние
Новый
Marka
Inny producent (ATMSolutions Sp. z o.o. Sp. k.)
Maksymalna moc
15 W
Model
ATMS 1000
Kod producenta
ATMS 1000

Описание

Advanced technology machine solutions

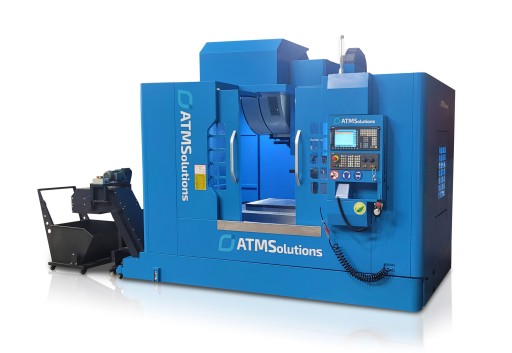

PIONOWE CENTRUM OBRÓBCZE ATMS 1100

Centrum obróbcze frezarskie przemysłowe

Specjalistyczne centrum obróbcze marki ATMSOLUTIONS.

Centrum obróbcze ATMS 1100 jest precyzyjnym pionowym centrum obróbczym, stworzonym do produkcji skomplikowanych elementów w różnych gałęziach przemysłu, zaczynając od zwykłych prostych elementów, form, poprzez przemysł samochodowy a kończąc na tak precyzyjnym przemyśle jakim jest lotnictwo.

Dokładność i precyzję obróbki zapewniają:

- konstrukcja łożowa ze stołem krzyżowym charakteryzująca się wysoką sztywnością.

- prowadnice gwarantujące możliwość dokładnej obróbki.

- zastosowane we wszystkich osiach dokładne śruby kulowe z wstępnie napiętą podwójną nakrętką klasy C3, napędzane są bezpośrednio przez servosilniki. Bezpośrednie przekazanie napędu eliminuje luzy i zapewniając wysoką dokładność pozycjonowania.

- wysokiej jakości wrzeciono, które gwarantuje doskonałą precyzję w całym zakresie prędkości  obrotów.

Produkt ATMSolutions jest stworzony z myślą o największym bezpieczeństwie. Dokładnie zamknięta obudowa ma za zadanie chronić operatora przed odłamkami w trakcie obróbki a wysoko wytrzymałe szyby pozwalają na obserwację wykonywanego procesu.

Dodatkowe funkcje pomocnicze są realizowane przez specjalnie zaprojektowane pneumatyczne cylindry. Centrum obróbcze nie posiada układów hydraulicznych.

- wszystkie automatyczne funkcje realizowane są mechanicznie lub pneumatycznie

- mocowanie narzędzia pneumatyczne

Obrabiarka wyposażona jest w pistolet wody, służący do ręcznego spłukiwania wiórów oraz w pistolet pneumatyczny do oczyszczania obrabianego materiału powietrzem. Wszystko to pozwoli nam utrzymać obrabiarkę w czystości i w dobrym stanie przez wiele lat.

Parametry techniczne:

  • System CNC: FANUC Oi-MF
  • Przestrzeń robocza:

-Wymiary stołu roboczego: 1280 x 600 [mm]

-Rowki teowe (ilość/szerokość/rozstawienie): 5 x 18 x 100 [mm]

-Maksymalne obciążenie stołu: 1000 kg

  • Przesuw osi

-X: 1100 mm

-Y: 600 mm

-Z: 600 mm

  • Wrzeciono:

-Stożek wrzeciona: BT40

-Maksymalna prędkość wrzeciona: 8000 obr/min

-Maksymalna prędkość skrawania: 1÷10000 [mm/min]

-Odległość stożka wrzeciona od stołu: 100 ÷ 700 [mm]

-Odległość wrzeciona od kolumny: 630 mm

-Moc wrzeciona: 11/ 15 [kW]

-Moment obrotowy wrzeciona: 52.5/ 95.5 [N.m]

  • Szybki posuw:

-X: 36000 mm/min

-Y: 36000 mm/min

-Z: 30000 mm/min

  • Magazyn narzędzi:

-Pojemność narzędzi: 24 szt.

-Maksymalna waga narzędzia: 8 kg

-Maksymalna długość narzędzia: 350 mm

-Maksymalna średnica narzędzia: Φ80/ Φ130 [mm]

  • Dokładności:

-Dokładność pozycjonowania (VDI/DGQ 3441): P 0.010 mm

-Powtarzalność pozycjonowania (VDI/DGQ 3441): P 0.008 mm

  • Ciśnienie powietrza: 0.6 ÷ 0.8 [MPa]
  • Masa maszyny: 7250 kg
  • Wymiary maszyny(L×W×H): 3730 x 3510 x 2850 [mm]
  • Zasilanie :AC 3Φ 380/50 [V/Hz]
  • Zapotrzebowanie mocy: 30 kW

Standardowe wyposażenie

  • FANUC 0i MF
  • Gwintowanie
  • Pełna obudowa
  • Prędkość wrzeciona 10000 obr/min
  • Trójkolorowy wskaźnik świetlny
  • Oświetlenie przestrzeni roboczej
  • Wymiennik ciepła
  • System chłodzenia
  • Czyszczenie wrzeciona powietrzem
  • Transporter wiórów z koszem
  • Transformator
  • Automatyczny system smarowania
  • Pistolet wodny
  • Pistolet pneumatyczny
  • Bloki fundamentowe i wkręty mocujące
  • Automatyczne wyłączanie
  • Pneumatyczny magazyn narzędzi typu ramie 24 szt.
  • Blokada drzwi
  • Pakiet eksportujący

Wyposażenie opcjonalne.

  • Przedłużenie gwarancji do 24 miesięcy na system Fanuc.
  • Siemens 828D
  • A/C skrzynka elektryczna
  • Skrzynia biegów BF
  • Separator oleju i wody
  • Szufladkowy zbiornik na wodę
  • Transporter wiórów z dużym przepływem
  • Automatyczne drzwi
  • Stabilizator napięcia
  • Wewnętrzny system chłodzenia wrzeciona:

    20 bar

    30 bar

    70 bar

  • Liniowy enkoder absolutny (Heidenhain)
  • Sonda narzędziowa (BLUM ZX-SPEED)
  • Sonda pomiarowa (BLUM TC50)
  • Pneumatyczny magazyn narzędzi typu ramie 30 szt.
  • Pneumatyczny magazyn narzędzi typu ramie 32 szt.
  • Podniesienie kolumny o 200mm
  • Podniesienie kolumny o 300mm

Przy zakupie maszyny dołączone zostają dwa zestawy dokumentacji:

- instrukcja części mechanicznych i pneumatycznych

- instrukcja podzespołów elektronicznych z rysunkami schematów

- instrukcja operacji mechanicznych z opisem wiadomości z błędami NC

- oryginalna instrukcja od dostawcy OEM (FANUC)

- dokumentacja do FANUC

- założenia konstrukcyjnych standardów

Maszyna objęta jest roczną gwarancją lub za dopłatą 10% wartości 2 lata

Ponadto firma ATMS oferuje szkolenia z obsługi maszyny i jej oprogramowania.
