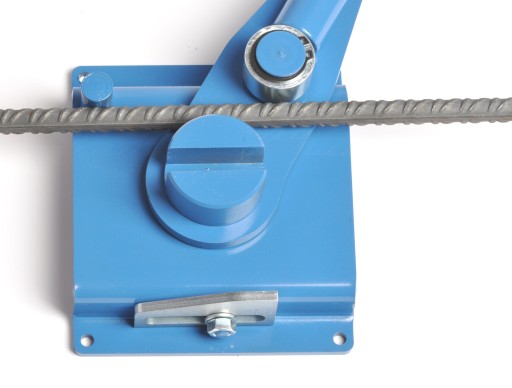

Гибочный станок WIP21 для гибки прутков любого диаметра. 6-12 мм

.

Giętarka typu WIP 21

Giętarką wykonuje się gięcie pręta żebrowanego do #10mm, lub pręta gładkiego o średnicy do fi 12mm.

- giętarka posiada podkładkę zapobiegająca tarciu ramienia o podstawę,

- giętarka posiada tulei uchwytu gnącego, co polepsza wydajność i zmniejsza zużycie,

- kanałek w głowicy wykonany jest na głębokość 20mm, umożliwia to gięcie kilku prętów jednocześnie,

- głowica (rdzeń) i sworzeń tulei wykonany jest z stali o podwyższonej wytrzymałości

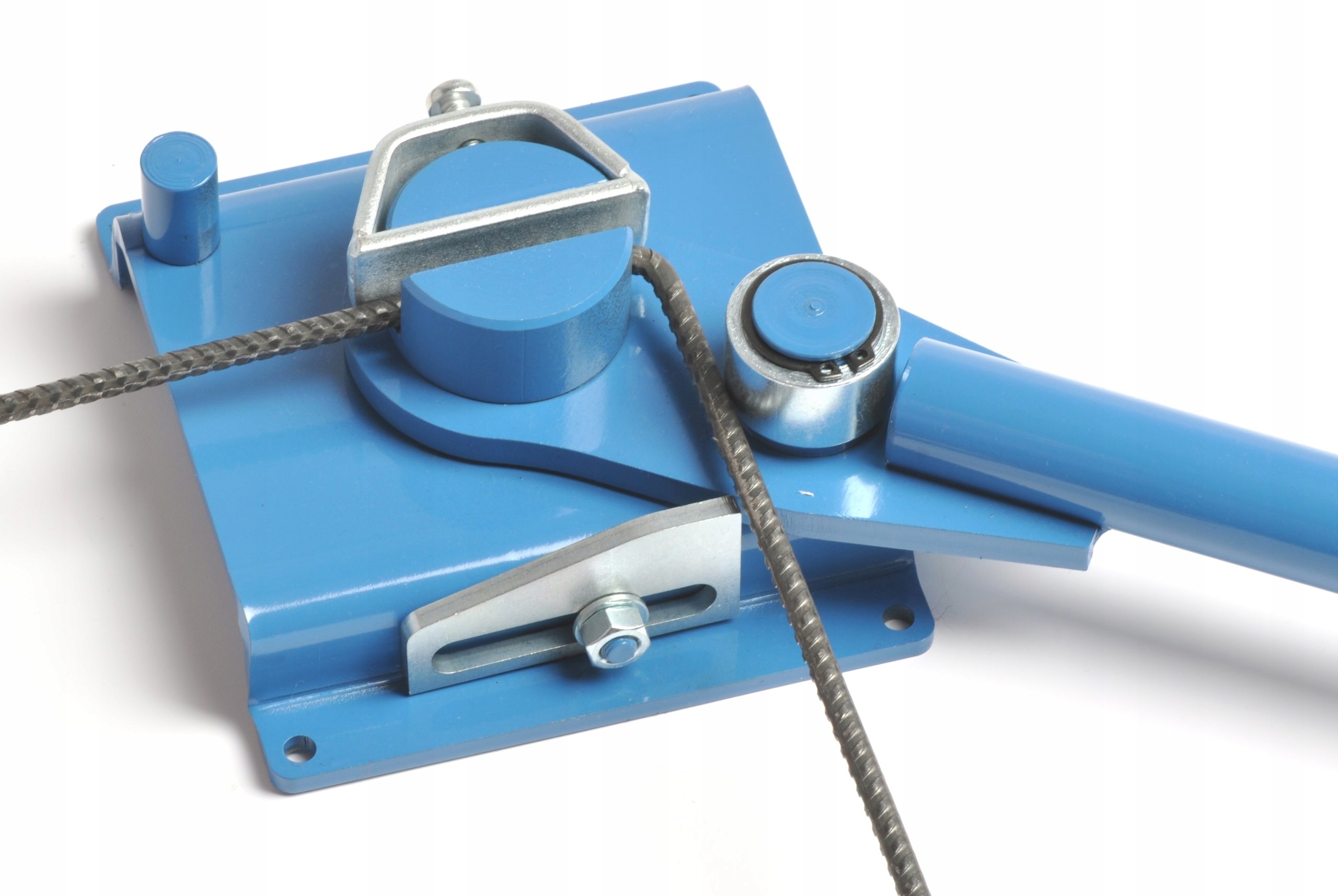

Na giętarce można giąć pręty w następujący sposób:

- pręty żebrowane do # 10 mm lub gładkie do fi 8 mm na ostro w kanałku głowicy    (rdzeniu) giętarki

- pręty żebrowane do # 10 mm lub gładkie do fi 12 mm z promieniem r=25 mm na głowicy      giętarki

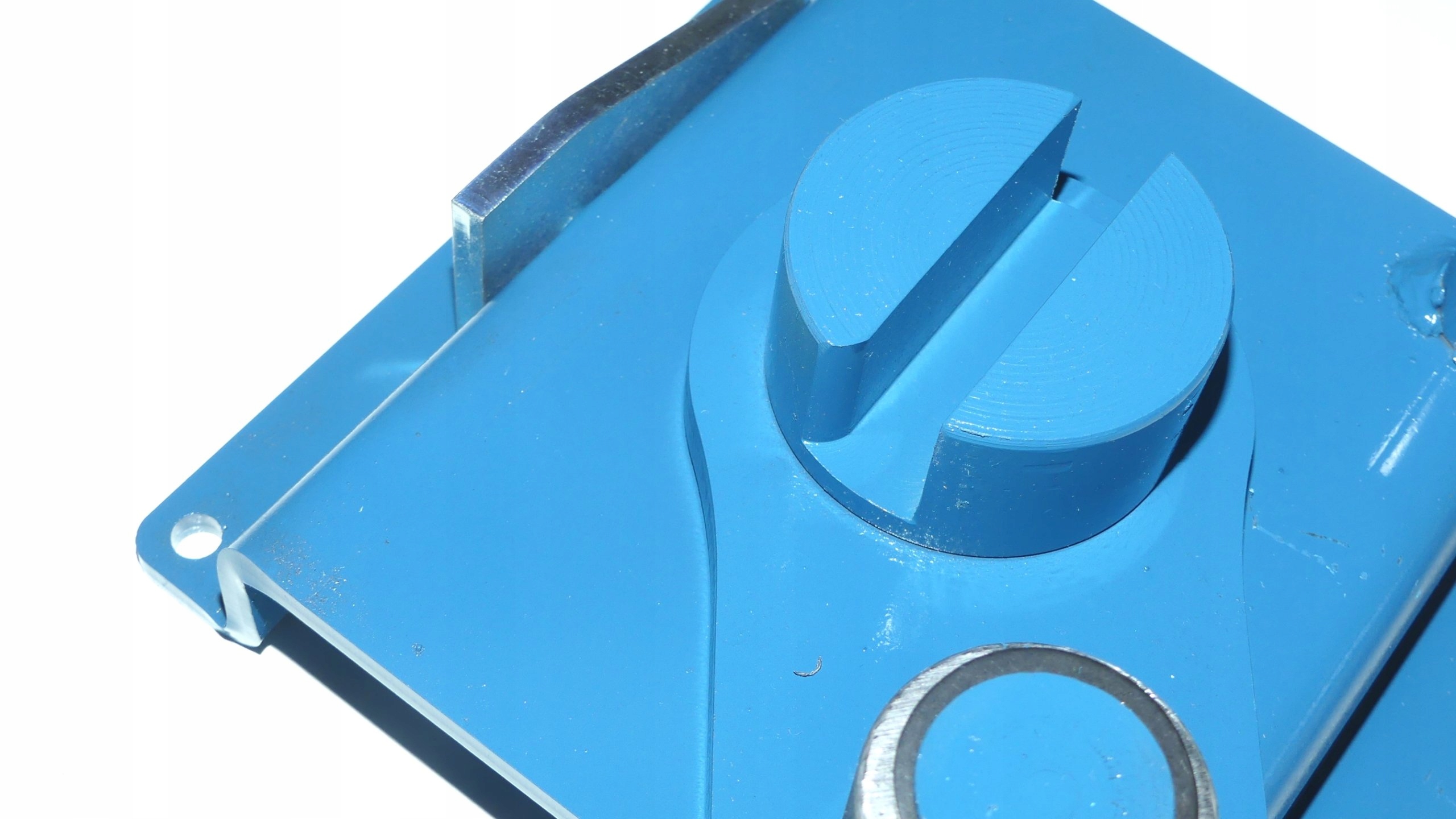

Zaokrąglona Krawędź Gnąca

Zwiększa wytrzymałość krawędzi gnącej

Wyposażenie giętarki:

- wkładkę redukująca szczelinę w głowicy do 8 mm,

- ogranicznik kąta gięcia,

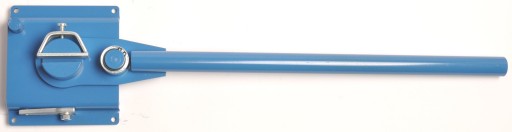

Główne wymiary giętarki

• - podstawa: gr. 5 mm,  dł. 14 cm, szer. 15 cm
• - kanałek w głowicy: głębokość 20 mm
• - ramie gnącego: rury o średnicy fi 26,9 x 2,6 mm
• - głowica (Rdzeń): fi 50 mm
• - szerokość kanałka: szer.12 mm
• - długość całkowita: 67 cm
• - waga: 4 kg
