Гибочный станок WIP32 для гибки прутков любого диаметра. 6-16 мм

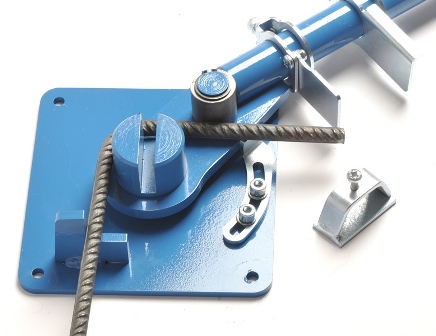

Giętarka typu WIP 32

Giętarką wykonuje się gięcie pręta żebrowanego do średnicy # 14 mm lub pręta gładkiego do średnicy fi 16 mm.

- kanałek w głowicy wykonany jest na głębokość 30 mm, umożliwia to gięcie kilku prętów jednocześnie,

- ramie wykonane jest z dwóch elementów (blach o różnych grubościach),

- głowica (rdzeń) i sworzeń tulei wykonany jest z stali o podwyższonej wytrzymałości,

- giętarka posiada tulei uchwytu gnącego, co polepsza wydajność i zmniejsza zużycie,

- giętarka posiada podkładkę zapobiegającą tarciu ramienia o podstawę

- ograniczniki gięcia są w standardzie

Na giętarce można giąć pręty w następujący sposób:

- pręty żebrowane do #12 mm lub gładkie do fi 12 mm na ostro w kanałku głowicy (rdzeniu) giętarki

- pręty żebrowane do # 14 mm lub gładki do fi 16 mm z promieniem r=30 na głowicy giętarki

Na giętarce można giąć pręty w następujący sposób:

- pręty żebrowane do # 10 mm lub gładkie do fi 8 mm na ostro w kanałku głowicy    (rdzeniu) giętarki

- pręty żebrowane do # 10 mm lub gładkie do fi 12 mm z promieniem r=25 mm na głowicy      giętarki

Zaokrąglona Krawędź Gnąca

Zwiększa wytrzymałość krawędzi gnącej

Cechy które wyróżniają nasz produkt:

- zaokrąglona krawędź gnąca zwiększa

wytrzymałość krawędzi gnącej,

- kanałek w głowicy wykonany jest na

głębokość 30 mm, umożliwia to gięcie kilku

prętów jednocześnie

Regulacje Ograniczników

Regulacje ograniczników długości gięcia i kąta gięcia wykonuje się tylko jednym kluczem.

Dzięki temu jest możliwość ustawienia w szybki sposób dowolnej długości oraz konta gięcia.

Wyposażenie giętarki:

- wkładka redukująca szczelinę w głowicy do 8 mm,

- ogranicznik kąta gięcia,

- ogranicznik długości gięcia

Główne wymiary giętarki

• - podstawa: gr. 6 mm,  dł. 19 cm, szer. 20 cm
• - kanałek w głowicy: głębokość 30 mm
• - ramie gnącego: rury o średnicy fi 33,7 x 2,9 mm
• - głowica (Rdzeń): fi 55 mm
• - szerokość kanałka: szer.14 mm
• - długość całkowita: 80 cm
• - waga: 6,5 kg
