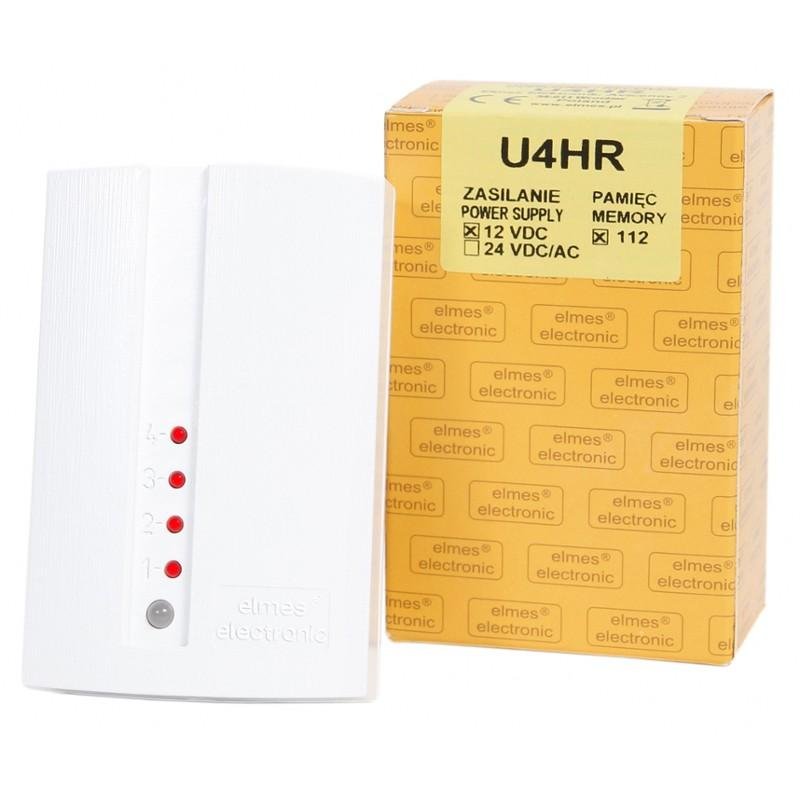

Радиоприемник U4HR 4 канала 12В ELMES

U4HR dbiornik 4-kanałowy zasilanie: 12VDC

Elmes Elektronik

Odbiornik U4HR z czterema wyjściami przekaźnikowymi przeznaczony jest do systemów alarmowych i zdalnego sterowania.

Urzą­dze­nie wykorzystują system kodowania zmiennego KEELOQ(R). Współ­pra­cują ze wszystkimi pilotami i detektorami oraz z nadajnikiem RP501 produkcji Elmes Elektronik dla pasmo radiowego 434 MHz.

Opis działania:

Pobudzenie pilota lub innego nadajnika zaprogramowanego do odbiornika załącza przekaźnik na jego wyjściu i włącza odpowiadającą mu diodę LED. W zależności od ustawionego trybu pracy danego wyjścia, załączenie trwa przez zaprogramowany wcześniej czas (tryb monostabilny), lub do chwili ponownego użycia pilota (nadajnika), czyli na przemian w cyklu włącz / wyłącz przekaźnik (tryb bistabilny). Taki sposób pracy dotyczy większości typów nadajników. Inaczej jest przy współpracy z nadajnikiem RP501 pracującym w trybie przekaźnika radiowego lub detektorami CTX3H i CTX4H pracującymi w trybie detekcji otwarcia/zamknięcia. W przypadku tych urządzeń, niezależnie od ustawionego trybu pracy kanału w odbiorniku, załączenie wyjścia trwa do chwili jego wyłączenia w nadajniku. Cechy odbiornika:

• częstotliwość pracy: 433,92 MHz, odbiornik superheterodynowy,
• 4 wyjścia przekaźnikowe separowane galwanicznie o obciążalności 1A/128V,
• dwa tryby pracy wyjścia, ustawiane niezależnie dla każdego kanału: bistabilny i monostabilny,
• na zamówienie specjalna wersja do wyciągarki, w której wyjście jest załączone jak długo naciśnięty jest przycisk pilota,
• funkcja mini centrali,
• pamięć do 112 nadajników.

Funkcja  bezprzewodowej mini-centrali  alarmowej:

Po zdjęciu zworki JP4 odbiornik U4H pełni funkcję bezprzewodowej mini-centrali alarmowej i umożliwia budowę prostego systemu alarmowego o następujących cechach:

• Osiem bezprzewodowych linii alarmowych.
• Uzbrojenie i rozbrojenie alarmu z pilota.
• Pamięć dla maksymalnie 112 urządzeń bezprzewodowych.
• Pamięć alarmu (także przy braku zasilania) z sygnalizacją linii alarmu diodą LED.
• Pamięć stanu uzbrojenia lub rozbrojenia alarmu po wyłączeniu zasilania.
• Funkcja antynapadowa „panic” przy naciśnięciu przycisku pilota ponad 2s.
• Ograniczenie ilości wywołań alarmu do 5 w czasie uzbrojenia.

Cztery wyjścia przekaźnikowe typu NO/NC (wybór zworką) o następującym znaczeniu:

• wyj. D1 - sygnalizacja czuwania,
• wyj. D2 - o dowolnym przeznaczeniu, załączane np. z 2 przycisku pilota,
• wyj. D3 – alarmowe, do sygnalizatora akustycznego / optycznego,
• wyj. D4 - alarmowe, 24 godzinne (alarm TAMPER w detektorze lub przycisk „panic”),

Wyjście typu OC (open collector - 1A/60V) do zewn. sygnalizatora akustycznego:

• sygnalizacja uzbrojenia jednym impulsem, a rozbrojenia - dwoma,
• sygnalizacja wystąpienia alarmu 6-ma krótkimi impulsami przy rozbrajaniu,

Dwukolorowa dioda świecąca LED sygnalizująca:

• uzbrojenie alarmu – kolor czerwony, rozbrojenie – zielony,
• wystąpienie alarmu - pulsuje na czerwono w uzbrojeniu i przez 2 min. po rozbrojeniu,
• słabą baterię w detektorze – pulsuje na zielono, gdy alarm jest rozbrojony,
