MTX Miniaturowy nadajnik dwukanałowy

Elmes Elektronik

MTX to miniaturowy, dwukanałowy nadajnik radiowy na pasmo 433,92MHz, który współpracuje ze wszystkimi odbiornikami Elmes Elektronik, ( wyjątek RP501HRhet). Jego zasięg działania w otwartej przestrzeni wynosi maksymalnie 100 metrów. Działanie nadajnika jest podobne do pilota Elmes DWB100H. Różnica polega na zastosowaniu wyprowadzeń przewodowych zamiast przycisków-włączników. Wyzwolenie transmisji w jednym z kanałów następuje po zwarciu odpowiedniej pary przewodów. Dla zapewnienia niezawodności działania przy bardzo krótkim pobudzeniu, transmisja jest przedłużana o 1 sekundę.

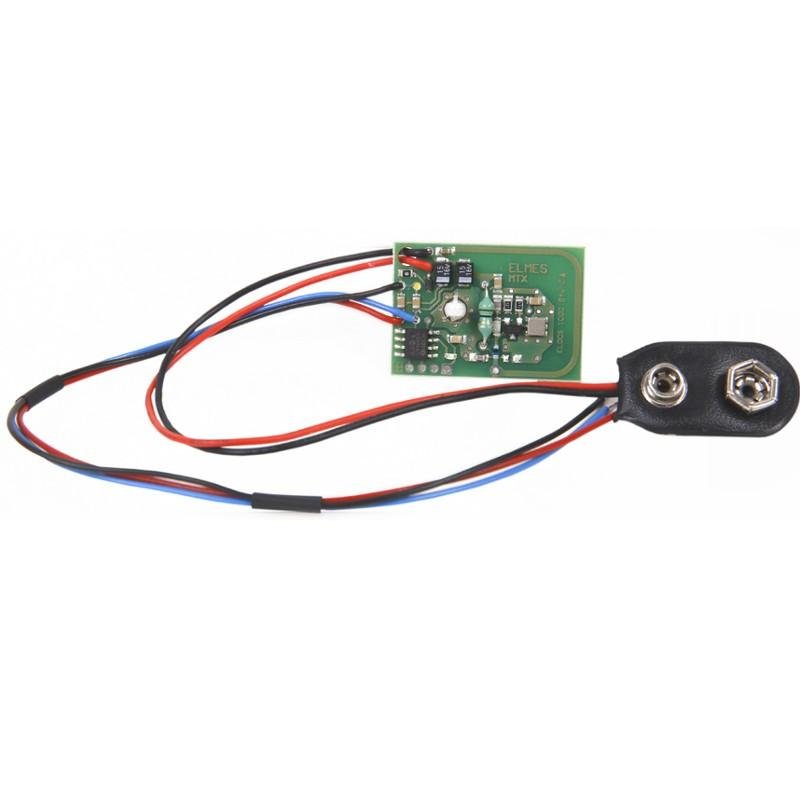

Nadajnik zasilany jest z alkalicznej baterii 9V, lecz może być również zasilany napięciem stałym 12V. Oferowany jest w postaci płytki drukowanej z wyprowadzonymi przewodami sterującymi o długości 200mm i klipsem dla baterii 9V. Niewielkie rozmiary nadajnika oraz stopka instalacyjna umożliwiają szybką i prostą instalację, na przykład pod podwójnym wyłącznikiem dzwonkowym, w elektrycznej, podtynkowej puszce instalacyjnej. W takim zastosowaniu nadajnik umożliwia bezprzewodowe sterowanie np. roletami lub bramą na odległość 10-15 metrów przy współpracy ze sterownikami serii ST... produkcji Elmes Elektronik. Nadajnik można też stosować w dowolnej innej aplikacji zdalnego sterowania.

• współpracuje z dowolnym odbiornikiem Elmes 433,92MHz,
• zasięg do 100m w terenie otwartym,
• przewodowe wejścia wyzwalające transmisję,
• małe gabaryty urządzenia.

Podstawowe dane techniczne:

• Pasmo radiowe 433.92MHz (+/- 100kHz), moc promieniowana <5mW.
• Zasilanie baterią 9V lub napięciem stałym 9..12V (I=20mA przy nadawaniu, <1uA w spoczynku).
• Zakres temperatur pracy: od - 20ºC do +45ºC.
• Wymiary płytki nadajnika 22 x 31mm.

Sposób wyzwalania:

• zwarcie styków 1 i 3 (kanał pierwszy) lub 2 i 3 (kanał drugi),
• podanie napięcia z zakresu od Vcc -3V do Vcc na wejście 1 lub 2.
