Гибочный станок WIP53 с подшипником для прутков диаметром 6-20 мм.

.

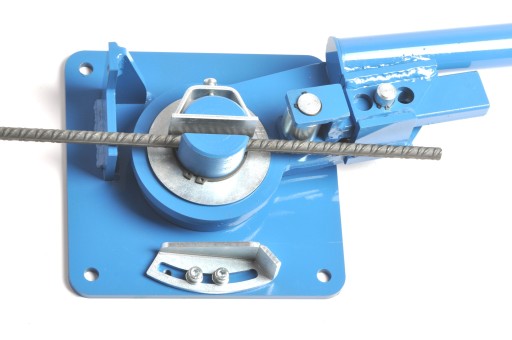

Giętarka typu WIP 53

Giętarką wykonuje się gięcie pręta żebrowanego do #18mm, lub pręta gładkiego o średnicy do fi 20 mm.

- ramie osadzone jest na dwóch łożyskach tak aby zmniejszy opory tercja podczas pracy,

- giętarka posiada tulei uchwytu gnącego, co polepsza wydajność i zmniejsza zużycie,

- ramie wykonane jest z kilku elementów (blach o rożnych grubościach),

- element gnący podlega całkowitemu demontażowi,

- głowica (rdzeń) i sworzeń tulei wykonany jest z stali o podwyższonej wytrzymałości.

Na giętarce można giąć pręty w następujący sposób:

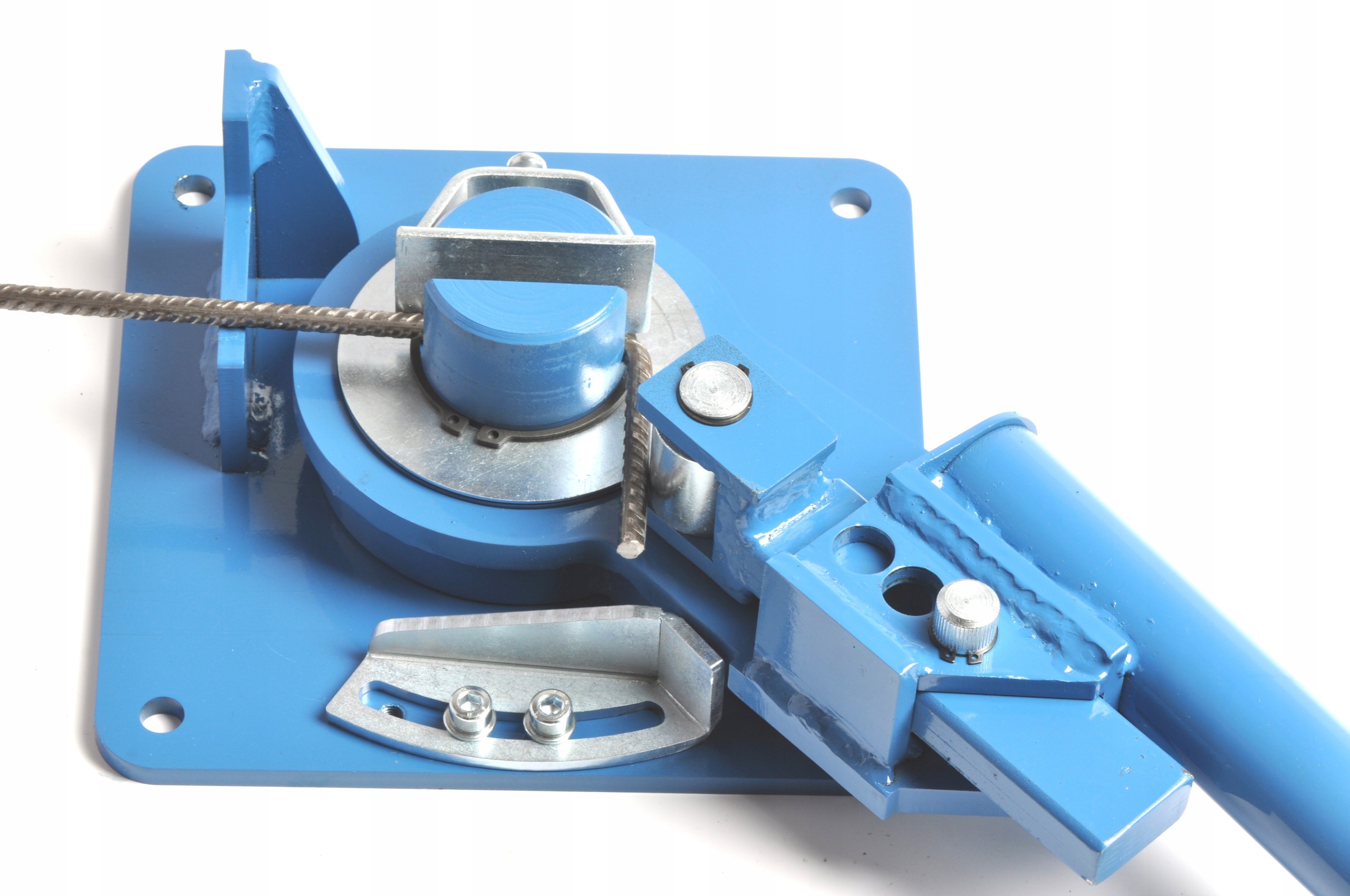

- pręty żebrowane do # 16 mm lub gładkie do fi 16 mm na ostro w kanałku głowicy (rdzeniu) giętarki,

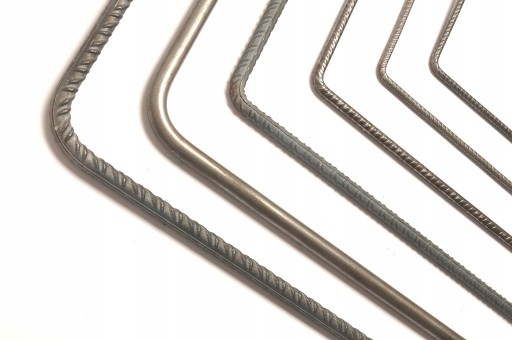

- pręty żebrowane do # 18 mm lub gładkie do fi 20 mm z promieniem r=35 mm na głowicy giętarki.

Trzy stopniowa regulacja odległości tulei doginającej od wałka.

Wyposażenie giętarki:

- wkładkę redukująca szczelinę w głowicy do 8 mm,

- ogranicznik kąta gięcia,

- regulowana długość  ramienia gnącego

Główne wymiary giętarki:

- podstawa wykonana z blachy gr. 8 mm o wym. 30 x 30 cm,

- kanałek w głowicy wykonany jest na głębokość 35 mm (daje to możliwość gięcia 6 prętów fi 6 mm jednocześnie),

- ramie gnącego wykonane jest z rury średnicy fi 42,4 x 3,2 mm, fi 33,7x3,2,

- długość całkowita 120 cm,

- waga 18 kg.
