ГИДРАВЛИЧЕСКАЯ МУФТА С КОЛЛЕКТОРОМ 1" ASTIBI 1:2 ФИТИНГИ AFRISO 2 КОНТУРА

Sprzęgło Hydrauliczne z Rozdzielaczem Ocieplone z Siatką Separacyjną ASTIBI 1:2 (6x GW G1", 2x GW G1/2") – osprzęt AFRISO

Efektywne zarządzanie obiegami grzewczymi | Hydrauliczne odprzężenie | Separacja zanieczyszczeń i powietrza

Sprzęgło hydrauliczne ASTIBI 1:2 to niezawodne i wydajne rozwiązanie do zastosowań w średnich i dużych instalacjach grzewczych. Dzięki hydraulicznemu odprzężeniu obiegów kotłowego i grzewczego zmniejsza straty energii, poprawia wydajność systemu oraz eliminuje zakłócenia ciśnieniowe i akustyczne.

Idealne rozwiązanie dla układów jedno- i wielokotłowych – zapewnia optymalizację pracy całej instalacji!

✅ Kluczowe funkcje i zalety produktu:

✔️ Hydrauliczne odprzężenie – eliminuje oddziaływanie hydrauliczne między kotłem a obiegami grzewczymi, zapewniając ich niezależną pracę.

✔️ Optymalizacja wydajności – poprawia równomierność zasilania pionów, stabilizuje ciśnienie i zwiększa sprawność całej instalacji.

✔️ Separator powietrza – skutecznie usuwa powietrze z systemu, zmniejszając ryzyko zapowietrzenia obiegów grzewczych.

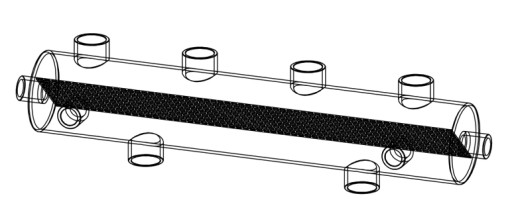

✔️ Odmulanie układu – wyposażone w dodatkową wewnętrzną ściankę separacyjną, która pomaga w filtracji i eliminacji zanieczyszczeń z medium.

✔️ Zastosowanie w różnych instalacjach – nadaje się zarówno do układów jedno- jak i wielokotłowych, a także systemów grzewczych opartych na pompach ciepła.

✔️ Ocieplenie polietylenowe (XLPE) – minimalizuje straty ciepła i poprawia efektywność systemu.

✔️ Łatwa konserwacja – sprzęgło nie wymaga skomplikowanej obsługi, wystarczy regularnie sprawdzać szczelność połączeń i odpowietrznik.

✔️ Bezpieczeństwo systemu – zapobiega korozji niskotemperaturowej, przedłużając żywotność elementów instalacji.

✅ Specyfikacja techniczna:

✔️ Maksymalna moc instalacji: 70 kW

✔️ Przyłącze do instalacji: 6 x GW G1”

✔️ Przyłącze osprzętu: 2 x GW G1/2”

✔️ Maksymalna temperatura robocza: 90°C

✔️ Ciśnienie nominalne: PN10

✔️ Maksymalny przepływ: 4,0 m³/h

✔️ Materiał korpusu sprzęgła: Stal ocynkowana

✔️ Izolacja termiczna: Polietylen XLPE

✅ W skład zestawu wchodzi:

✔️ Odpowietrznik automatyczny AFRISO PrimoVent z Aquastop – eliminuje powietrze, chroniąc instalację przed zapowietrzeniem.

✔️ Termometry BiTh 63 AFRISO (fi63 mm, 0÷120°C) – 2 szt. – umożliwiają stały monitoring temperatury w układzie.

✔️ Zawór spustowy AFRISO KFE – pozwala na łatwe usuwanie zanieczyszczeń z instalacji.

✔️ Korpus sprzęgła hydraulicznego – solidna, stalowa konstrukcja z ociepleniem XLPE.

✔️ Dwuczęściowa izolacja – minimalizuje straty ciepła i zwiększa efektywność energetyczną systemu.

✅ Jak dbać o sprzęgło hydrauliczne?

✔️Nie wymaga konserwacji – jedyne zalecenia to regularne sprawdzanie szczelności połączeń i oczyszczanie odpowietrznika z osadów.

✔️Okresowe użycie zaworu spustowego – umożliwia usunięcie zanieczyszczeń oraz osadów oddzielonych z medium, co znacząco poprawia efektywność systemu.

✅ Gdzie sprawdzi się sprzęgło hydrauliczne ASTIBI 1:2?

✔️ Instalacje grzewcze w domach jednorodzinnych i wielorodzinnych – zapewnia stabilność działania systemu.

✔️ Układy jedno- i wielokotłowe – optymalizuje pracę źródeł ciepła i ułatwia sterowanie systemem.

✔️ Obiekty przemysłowe i komercyjne – umożliwia efektywne zarządzanie złożonymi instalacjami.

✔️ Systemy z pompami ciepła – zwiększa efektywność i trwałość komponentów instalacji.

✅ Montaż:

Przed zainstalowaniem sprzęgła należy starannie wypłukać instalację, zwracając szczególną uwagę na usunięcie pozostałości po lutowaniu, cięciu rur, itp. Zalecamy również używanie w instalacji odpowiednich filtrów.

Sprzęgło zamontować pionowo, bezpośrednio na rurach instalacji zgodnie ze schematem aplikacyjnym (Rys. 1. lub Rys. 2.) wykorzystując gwinty wewnętrzne G1”. W uzasadnionych przypadkach, np. gdy rury są wykonane z tworzywa, należy przewidzieć zastosowanie dodatkowych obejm na rurach przy przyłączach sprzęgła hydraulicznego. W pierwszym przypadku (Rys. 1.) w pojedynczą parę króćców podłączyć źródło ciepła, natomiast po stronie z dwoma parami przyłączy podłączyć obiegi grzewcze. W drugim przypadku (Rys. 2.) po stronie z dwoma parami przyłączy podłączyć dwa źródła ciepła, a po stronie z jedną parą króćców wyjście na obieg pompowy instalacji. Następnie wkręcić zawór stopowy odpowietrznika w górne przyłącze G½”, a w dolne przyłącze G½” wkręcić zawór spustowy KFE. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkami.
