ГИДРАВЛИЧЕСКОЕ СЦЕПЛЕНИЕ С РАСПРЕДЕЛИТЕЛЕМ ASTIBI 1 ДЮЙМ

Przedmiotem aukcji jest:

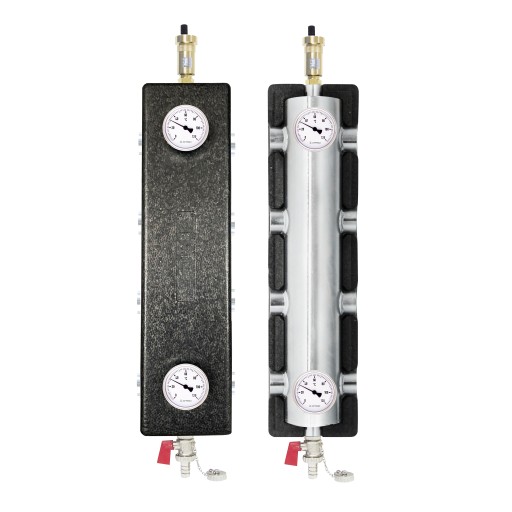

Sprzęgło hydrauliczne z rozdzielaczem ocieplone z siatką separacyjną ASTIBI 2:2 (8x GW G1", 2x GW G1/2")

Zastosowanie:

Stosowane w średnich i dużych instalacjach składających się z kilku obiektów grzewczych. Przez rozdzielenie hydrauliczne obiegów kotłowego i grzewczego uzyskuje się zmniejszenie wielkości zasilania, poprawę pracy, równomierność zasilenia pionów i łatwiejsze sterowanie systemem. Sprzęgło zmniejsza również straty energii i zakłócenia akustyczne.

Sprzęgło hydrauliczne spełnia funkcje:

• Hydraulicznego odprzężenia obwodów kotła (kotłów) i instalacji grzewczej.
• Separatora powietrza

Sprzęgło hydrauliczne zamontowane w system grzewczy powoduje odprzężenie hydrauliczne obiegów zasilających jednego lub wielokotłowych od obiegów grzewczych, co ułatwia regulację systemu i zmniejsza straty energetyczne.

Sprzęgło zamontowane w układzie grzewczym powoduje odmulanie i odpowietrzanie układu.

Zalety:

• Brak oddziaływania hydraulicznego pomiędzy zasileniem a obiegami grzewczymi.
• Zastosowanie zarówno w instalacjach jedno i wielokotłowych.
• Dowolność stosowania systemów regulacyjnych.
• Łatwiejsze zwymiarowanie pompy w obiegu kotłowym.
• Łatwiejszy dobór zaworów regulacyjnych
• Chroni przed korozją niskotemperaturową

Dane techniczne:

• moc: max 70 kW
• przyłącze do instalacji: 8 x GW G1''
• przyłącze osprzętu: GW G½″
• maksymalna temperatura: 90°C
• ciśnienie nominalne zestawu: PN10
• przepływ max: 4,0 m³/h
• korpus sprzęgła: stal ocynkowana
• ocieplenie: polietylen (XLPE)

W skład zestawu wchodzi:

• odpowietrznik automatyczny AFRISO PrimoVent z Aquastop
• termometr ASTIBI/AFRISO BiTh 63, fi63 mm, 0÷120°C -  2 sztuki
• zawór spustowy AFRISO KFE
• korpus sprzęgła
• dwuczęściowa izolacja

Sprzęgło hydrauliczne nie wymaga konserwacji. Należy jedynie okresowo sprawdzać szczelność połączeń oraz stan odpowietrznika automatycznego pod kątem zanieczyszczeń.

W regularnych odstępach czasu zalecamy użyć zaworu spustowego  w celu usunięcia z instalacji odseparowanych z medium zanieczyszczeń.

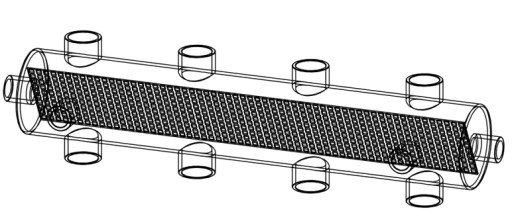

Sprzęgło wyposażone jest w dodatkową wewnętrzną ścianką separacyjną, która pomaga w odmulaniu i odpowietrzaniu instalacji

Montaż:

Przed zainstalowaniem sprzęgła należy starannie wypłukać instalację, zwracając szczególną uwagę na usunięcie pozostałości po lutowaniu, cięciu rur, itp. Zalecamy również używanie w instalacji odpowiednich filtrów.

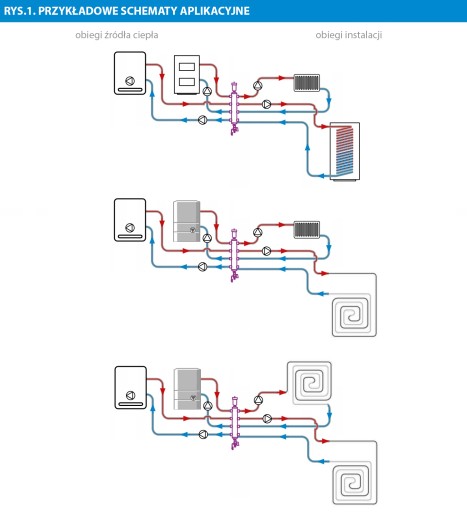

Sprzęgło zamontować pionowo, bezpośrednio na rurach instalacji zgodnie ze schematami aplikacyjnymi (Rys. 1) wykorzystując gwinty wewnętrzne G1”. W uzasadnionych przypadkach, np. gdy rury są wykonane z tworzywa, należy przewidzieć zastosowanie dodatkowych obejm na rurach przy przyłączach sprzęgła hydraulicznego. Króćce służą do podłączenia dwóch obiegów źródła ciepła oraz instalacji. Następnie wkręcić zawór stopowy odpowietrznika w górne przyłącze G½”. a w dolne przyłącze G½” wkręcić zawór spustowy KFE. W pozostałych dwóch przyłączach G½” umieścić tuleje termometrów stosując odpowiednie uszczelnienie (np. teflon). Po wstępnym napełnieniu instalacji w zawór stopowy ręcznie wkręcić odpowietrznik automatyczny. Jeśli nie używamy wyposażenia dodatkowego, otwory należy zaślepić korkami.
