Wideodomofon videodomofon domofon 3-RODZINNY 7''

WIDEODOMOFON TRÓJRODZINNY z serii EURA CONNECT

- 3x monitor z 7 calowym ekranem

- sterowanie furtką

- niezawodne klawisze mechaniczne

- łatwa obsługa- wszystkie funkcje monitora w formie przycisków

- możliwość regulacji położenia oka kamery

- natynkowy/ podtynkowy montaż kasety zewnętrznej

- podświetlany wizytownik

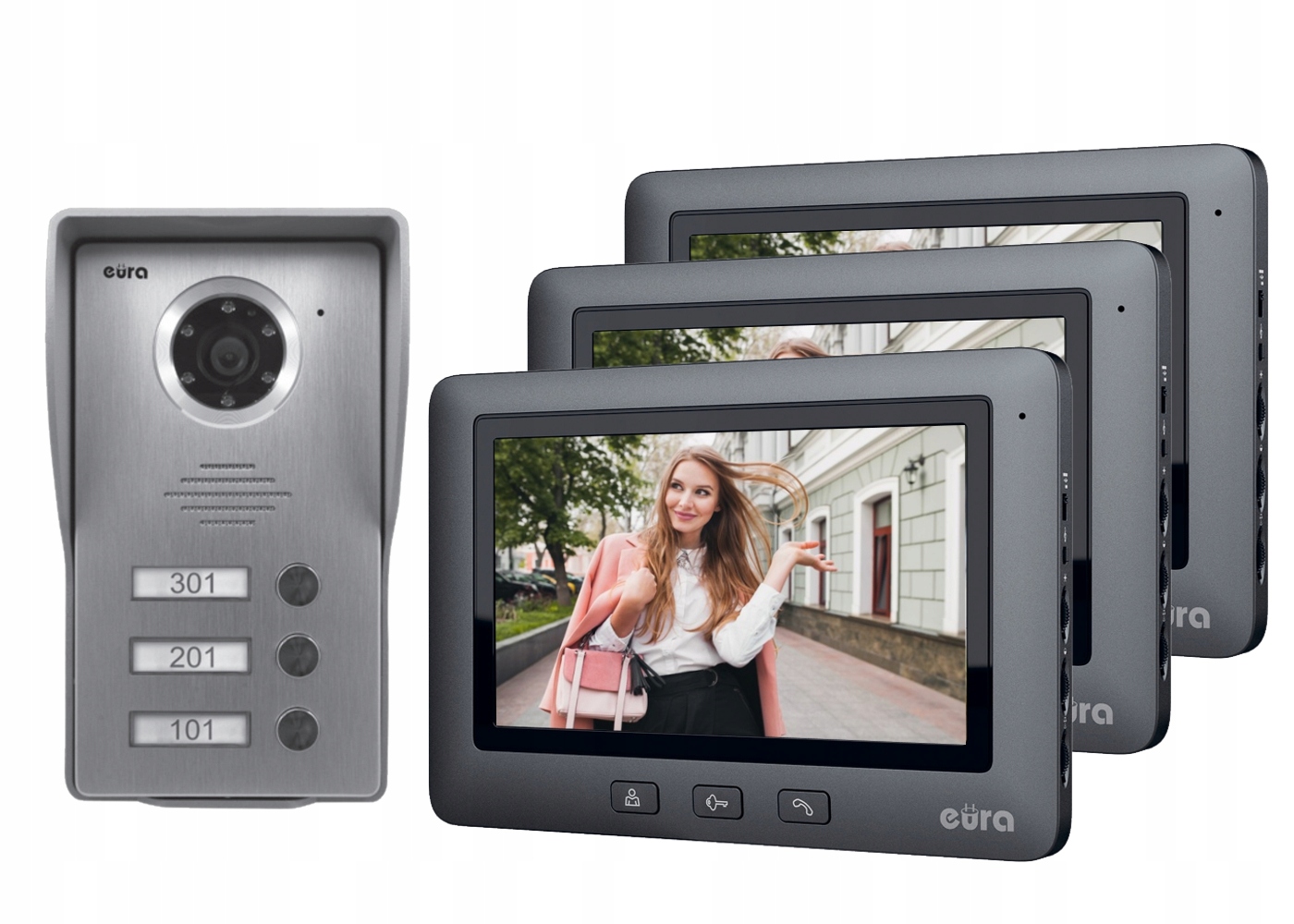

Trójrodzinny wideodomofon z serii Eura Connect jest idealnym rozwiązaniem dla użytkowników poszukujących urządzeń realizujących kontrolę strefy wejścia na teren posesji. Zestaw składa się z trzech czarnych monitorów VDA-45A3, kasety zewnętrznej VDA-24A3 oraz czterech adapterów sieciowych DC 12V - VZA-63A3. Wideodomofon umożliwia komunikację z osobą odwiedzającą, podglądu otoczenia kamery oraz sterowania ryglem przy wejściu na posesję.

KONSUMENCKI LIDER JAKOŚCI 2023

W 2023 roku wideodomofony "Eura" zostały wyróżnione złotym godłem Konsumencki Lider Jakości w kategorii "Wideodomofony i domofony".

MONITOR VDA-45A3

Monitor VDA-45A3 umożliwia obsługę jednego wyjścia poprzez bezpośrednie sterowanie ryglem elektromagnetycznym, a ekran LCD o przekątnej 7'' zapewnia znakomitą jakość obrazu. Ponadto umożliwia regulację głośności oraz ustawienia parametrów obrazu. Urządzenie umożliwia wybór 1 z 16 melodii gongu.

Monitor VDA-45A3 w zestawie posiada zasilacz 12 V DC.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Ilość obsługiwanych wyjść: 1
• Pobór mocy monitora - czuwanie / praca: 2 W / 7 W
• Wielkość ekranu monitora: 7”
• Typ ekranu: Kolor TFT-LCD
• Rozdzielczość ekranu: 800 × 480 pikseli
• Ilość melodii gongu: 16
• Głośnomówiący: Tak
• Temperaturowy zakres pracy monitora: 0ºC ~ +40ºC
• Wymiary monitora (W x SZ x G): 141 x 209 x 19 mm
• Waga netto monitora: 300 g

KASETA ZEWNĘTRZNA VDA-24A3

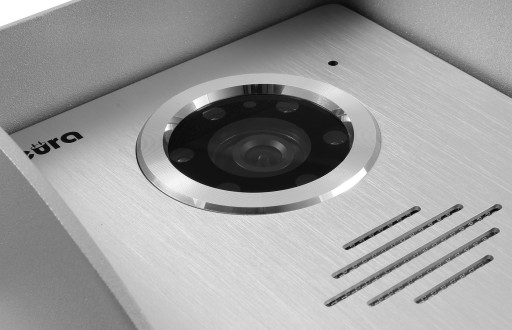

Trójrodzinna kaseta zewnętrzna z podświetlanym wizytownikiem wyposażona jest w 6 diod LED świecących na biało, co umożliwia dyskretny podgląd w nocy. Ponadto posiada możliwość regulacji położenia oka kamery, która zapewnia doskonałe parametry obrazu.

Kaseta wykonana jest ze stopu aluminium co wraz z daszkiem ochronnym zapewnia jej odporność na niekorzystne warunki atmosferyczne.

Kaseta zewnętrzna VDA-24A3 jest odpowiednia do instalacji wideodomofonowych w małych budynkach mieszkalnych. Przeznaczona do montażu natynkowego.

SPECYFIKACJA TECHNICZNA:

• Napięcie zasilania: 12 V DC
• Parametry sygnału wideo: 1Vp-p 75 Ohm CCIR
• Ilość przewodów łączących: 4
• Czas aktywacji rygla: 3 s
• Pobór mocy kasety zewnętrznej (czuwanie / praca): 0,06 W / 6 W
• Sposób montażu kasety zewn.: Natynkowy/Podtynkowy
• Współczynnik ochrony: IP44
• Ilość obsługiwanych lokali: 3
• Rozdzielczość obrazu: 700 TVL
• Kąt widzenia kamery w poziomie: 60°
• Typ przetwornika kamery: Kolor CMOS 1/4''
• Daszek ochronny: Tak
• Materiał obudowy: Aluminium
• Napięcie wyjściowe dla rygla elektromagnetycznego: 12 V DC
• Regulacja położenia oka kamery: Tak
• Oświetlenie nocne: 6 diod LED (światło białe), z cz. zmierzchowym
• Temperaturowy zakres pracy kasety: -18ºC ~ +45ºC
• Wymiary kasety zewn. (W x SZ x G): 200 x 112 x 50 mm
• Waga netto kasety: 700 g
• Wymiary opakowania (W x SZ x G): 205 x 125 x 65 mm
• Waga brutto: 830 g
• Typ opakowania: Karton

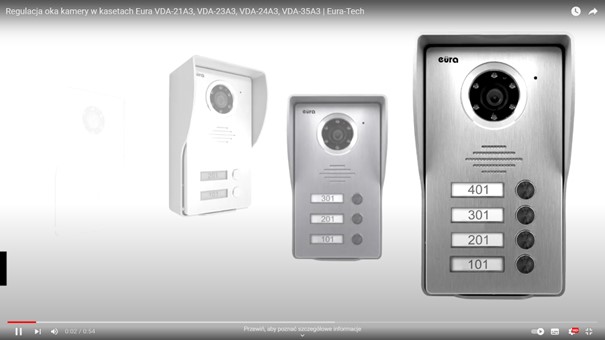

Link do filmiku instruktażowego:

https://www.youtube.com/watch?v=gp5mtNcHWmM

SCHEMAT PODŁĄCZENIA

DODATKOWE INFORMACJE

1. Jaki przewód muszę zastosować do połączenia monitora z panelem zewnętrznym?

Projektując instalację elektryczną należy uwzględnić odpowiedni przekrój przewodów:

• do 30m - zalecany przewód XzTKMXpw 4x2 x0,5mm2
• do 50m - zalecany przewód XzTKMXpw 4x2 x0,8mm2

2. Jaki przewód muszę zastosować do połączenia panelu zewnętrznego z ryglem (elektrozaczepem)?

Przewód łączący elektrozaczep z kasetą zewnętrzną powinien być min. 2x1mm2

3. Czy panel zewnętrzny może być narażone na deszcz i śnieg?

Tak, urządzenie posiada wysoki współczynnik woodoporności IP44, dzięki czemu może być narażone na czynniki atmosferyczne.

4. Czy mogę zastosować zasilacz na szynę DIN?

Tak, w swojej ofercie mamy takie zasilacze.

5. Czy elektrozaczep wymaga dodatkowego zasilania?

Nie, ponieważ dodatkowo zasilamy kasetę zewnętrzną (zasilanie rygla jest z kasety zewnętrznej).

6. Jaki elektrozaczep powinien zostać zastosowany do tego zestawu wideodomofonu?

Zestaw prawidłowo działa z elektrozaczepem niskoprądowym, symetryczny, uniwersalny, bez pamięci. Np. RE-31G2, RE-32G2.
