Беспроводной расширитель ввода-вывода ACX-220, Satel

ACX-220 Bezprzewodowy ekspander wejść i wyjść przewodowych

(z obudową, zasilanie 12 V DC)

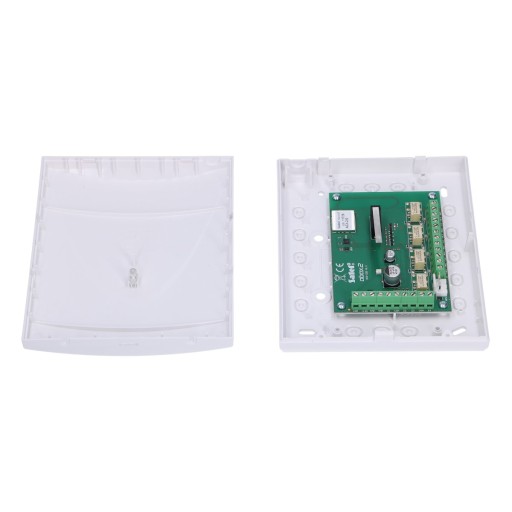

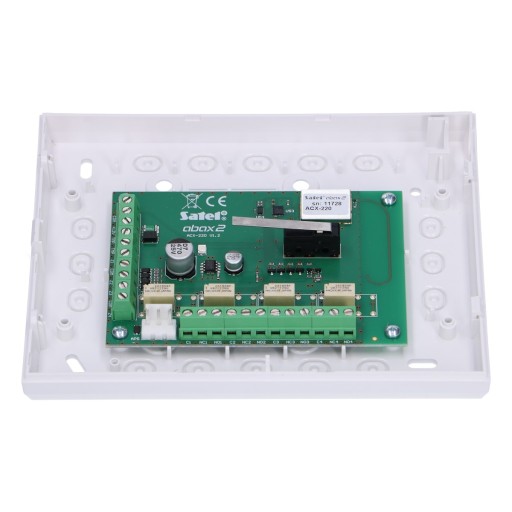

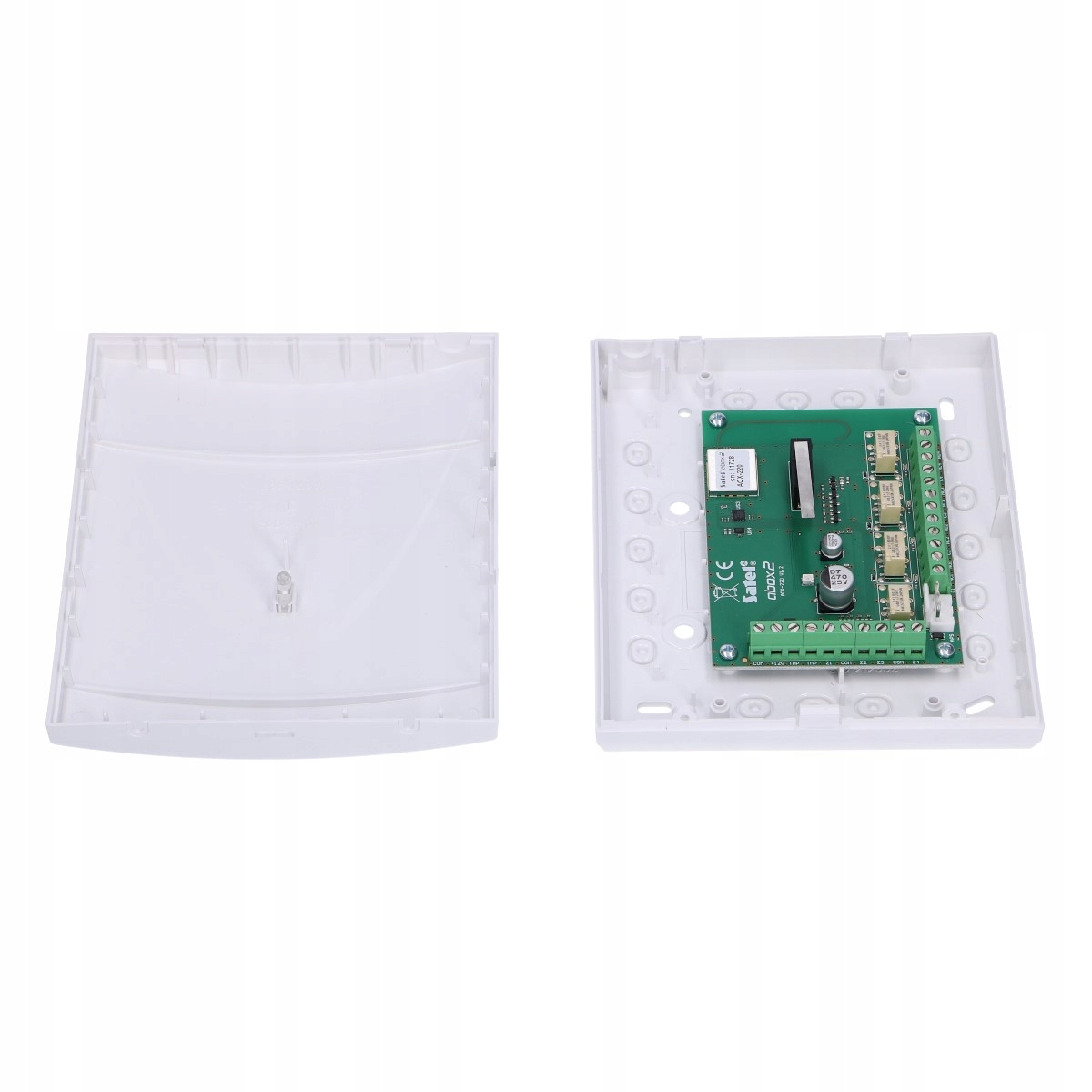

Moduł ACX-220 umożliwia stosowanie urządzeń przewodowych (m.in. czujek i sygnalizatorów) w systemie bezprzewodowym ABAX 2/ABAX. Wyposażony jest w 4 programowalne wejścia – obsługujące czujki przewodowe typu NO i NC oraz konfiguracje EOL, 2 EOL – a także 4 programowalne wyjścia przekaźnikowe.

Konfigurowanie ustawień oraz aktualizacja oprogramowania ACX-220 odbywa się zdalnie. W systemie ABAX 2 dwukierunkowa komunikacja radiowa szyfrowana jest w standardzie AES.

Ekspander zasilany jest napięciem 12 V DC i współpracuje z zasilaczami buforowymi: APS-412, APS-612.

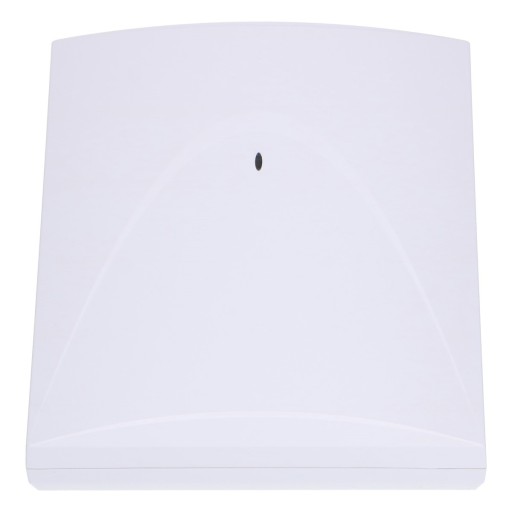

Urządzenie posiada styk sabotażowy reagujący na otwarcie obudowy.

• dołączanie urządzeń przewodowych do systemu ABAX 2 lub ABAX
• współpraca z:

  kontrolerami systemu ABAX 2 (ACU-220 i ACU-280) oraz retransmiterem ARU-200

  kontrolerami systemu ABAX (ACU-120, ACU-270), centralą INTEGRA 128-WRL oraz retransmiterem ARU-100

• zasięg komunikacji radiowej w otwartej przestrzeni:

  w ABAX 2: do 2000 m (z ACU-220) / do 1600 m (z ACU-280)

  w ABAX: do 500 m

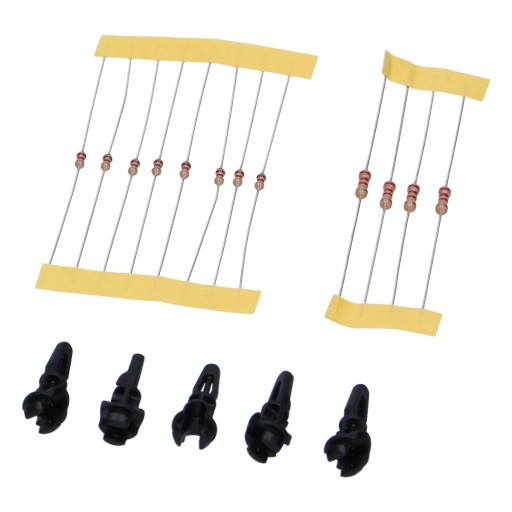

• 4 programowalne wejścia - obsługa czujek przewodowych w konfiguracjach NO, NC, EOL, 2EOL/NO i 2EOL/NC
• 4 programowalne wyjścia przekaźnikowe
• zdalne konfigurowanie i aktualizacja oprogramowania
• ochrona sabotażowa
• zasilanie: 12 V DC, współpraca z zasilaczami APS-412, APS-612

DANE TECHNICZNE

• Napięcie zasilania (±15%) 12 V DC

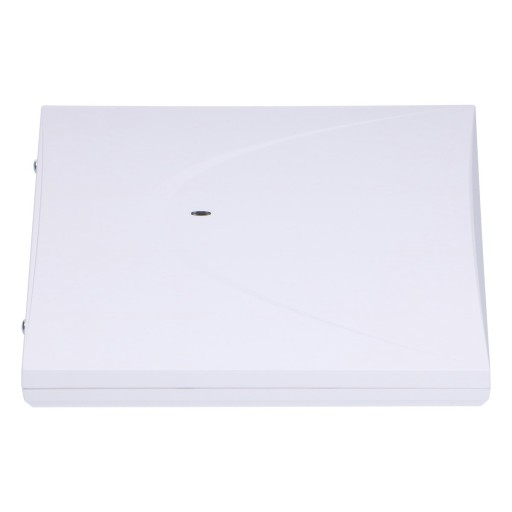

• Wymiary obudowy 126 x 158 x 32 mm
• Zakres temperatur pracy -10 °C...+55 °C
• Pobór prądu w stanie gotowości 35 mA
• Maksymalny pobór prądu 120 mA
• Masa 204 g
• Maksymalna wilgotność 93±3%
• Pasmo częstotliwości pracy 868,0 ÷ 868,6 MHz
• Klasa środowiskowa wg EN50130-5 II
• Spełniane normy EN 50130-4, EN 50130-5, EN 50131-1, EN 50131-3, EN 50131-5-3
• Stopień zabezpieczenia wg EN50131-3
• Grade 2
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-120 do 500 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-270 do 500 m
• Wyjścia przekaźnikowe (obciążenie rezystancyjne) 1000 mA / 24 VDC
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-220 do 2000 m
• Zasięg komunikacji radiowej (w terenie otwartym) dla ACU-280 do 1600 m
