Płytka stykowa 830 otworów - do Arduino - MB-102 - płytka prototypowa

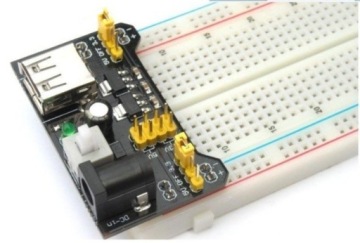

Uniwersalna płytka stykowa (Breadboard MB-102) - płytka prototypowa posiada 820 otworów i umożliwia szybkie tworzenie projektów obwodów drukowanych na tzw. pająka bez lutowania.

Układy buduje się wtykając elementy w odpowiednie otwory na płytce.

Od spodu wyposażona jest w taśmę dwustronną dzięki czemu można w łatwy sposób pewnie przykleić ją do podłoża, czy też części projektu. Szyny zasilające są odczepiane a cała płytka posiada z każdego boku zamki do przyczepienia kolejnej płyty.

Cechy produktu:

• Zapomnij o długim procesie wykonywania modułów -dzięki płytce prototypowej w kilka minut zmontujesz dowolne urządzenie prototypowe.
• Dzięki płytce stykowej sprawdzisz czy twój pomysł zadziała, błyskawicznie zmontujesz układ na płytkach prototypowych - wystarczy połączyć na tzw. pająka
• Chcesz zrobić szybko jakiś układ elektroniczny - do szkoły, pracy, zabawy, zmontuj go na płytce stykowej

Płytki uniwersalne:

Płytki uniwersalne (inaczej zwane prototypowymi, stykowymi, ang. breadboards) - są niewielkimi plastikowymi płytkami dedykowanymi pod projekty Arduino i inne. Posiadają dużą liczbę otworów, pozwalających na umieszczanie przewodów, modułów, czujników, rezystorów i innych elementów elektronicznych. Przewody te można łączyć z innymi modułami i komponentami elektronicznymi a także z mikrokontrolerem (jak np. Arduino). Płytki prototypowe, stworzone został w celu ułatwienia projektowania różnych obwodów, umożliwiając błyskawiczne sprawdzanie różnych komponentów i układów bez przymusu trwałego lutowania elementów.

  Bardzo często płytki te stają się stałym elementem wielu urządzeń z racji na ich praktyczność i szybką możliwość demontażu / modyfikacji projektu. Płytki uniwersalne to doskonały wybór dla osób, które tworzą swoje pierwsze projekty, jak i tych, którzy nie mają w planach trwałego lutowania swoich obwodów.

• Płytki posiadają standardowy raster 2,54mm - pasują do nich praktycznie wszystkie urządzenia elektroniczne (układy scalone, elementy bierne, wtyki itp)
• Taśma klejąca na spodzie płytki umożliwia zamocowanie modułu na stałe do podłoża
• Do płytek można dokupić przewody łączeniowe oraz zworki i inne akcesoria
• Zaczepy znajdujące się z boku płytki umożliwiają łączenie kilku płytek w jeden większy moduł

Możliwość szybkiego podłączenia zasilania poprzez moduł zasilania

Dane techniczne:

• Wymiary: 165x54mm
• Ilość styków: 830 pól
• Dwie linie zasilające
• Maksymalne napięcie 300V
• Maksymalny prąd 5A

Połączenia wewnętrzne na płytce stykowej:

 Przykładowy projekt wykonany na płytce prototypowej:
