Гибочный станок WIP11 с подшипником для прутков диаметром 5-8 мм.

.

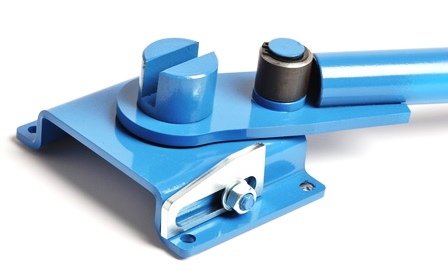

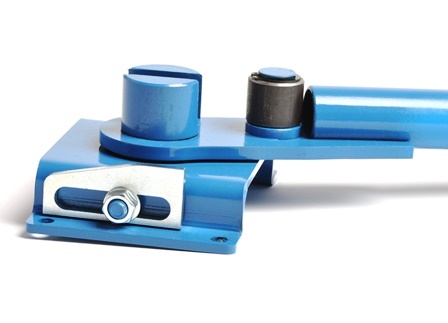

Giętarka typu WIP 11

Giętarką wykonuje się gięcie pręta żebrowanego do # 8mm, lub pręta gładkiego o średnicy do fi 8 mm.

- giętarka posiada tulei uchwytu gnącego, co polepsza wydajność i zmniejsza zużycie,

- głowica (rdzeń) i sworzeń tulei wykonany jest z stali o podwyższonej wytrzymałości.

Wyposażenie giętarki:

- ogranicznik kąta gięcia

Na giętarce można giąć pręty w następujący sposób:

- pręty żebrowane do # 8 mm lub gładkie do fi 8 mm na ostro w kanałku głowicy (rdzeniu) giętarki

Na giętarce można giąć pręty w następujący sposób:

- pręty żebrowane do # 8 mm lub gładkie do fi 8 mm na ostro w kanałku głowicy (rdzeniu) giętarki

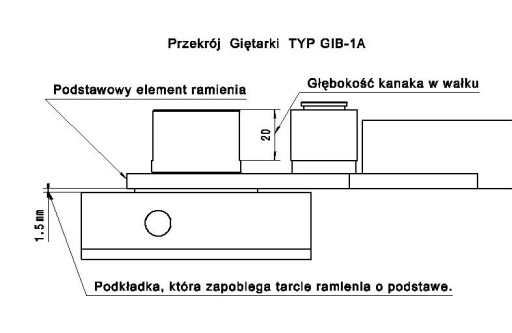

Uchwyt gnący wykonany jest z dwóch elementów tak aby zmniejszyć opory tarcia podczas pracy. Miedzy uchwytem a podstawą znajduje się podkładka zapobiegającą tarciu  ramienia o podstawę.

Główne wymiary giętarki

• - podstawa: gr. 4 mm,  dł. 12 cm, szer. 10 cm
• - kanałek w głowicy: głębokość 20 mm
• - ramie gnącego: rury o średnicy fi 26,9x2,3 mm
• - głowica (Rdzeń): fi 35 mm
• - szerokość kanałka: szer. 10 mm
• - długość całkowita: 56 cm
• - waga: 3,5 kg
