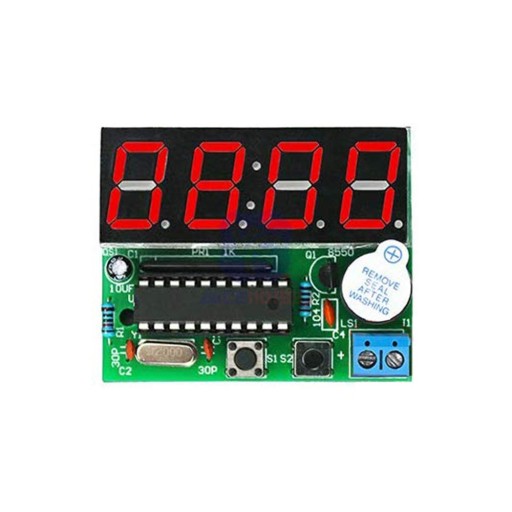

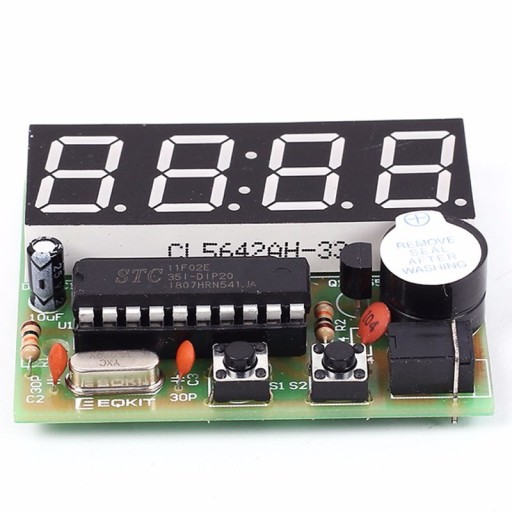

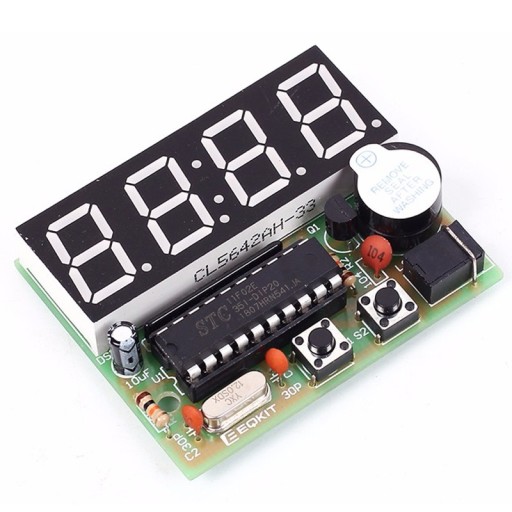

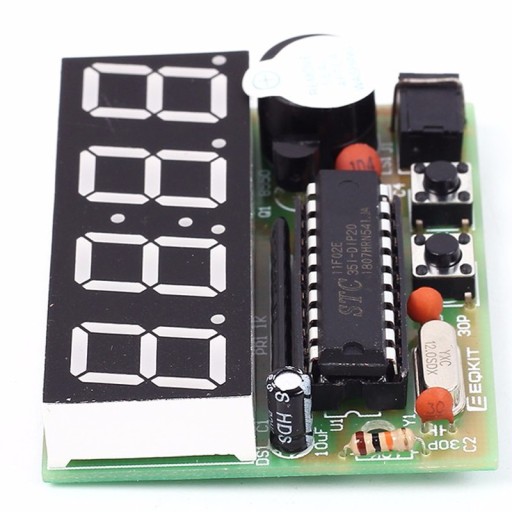

Электронные цифровые светодиодные часы, 4-битный набор для самостоятельного изготовления

Elektroniczny cyfrowy

zegar  4- BIT z alarmem,

Układ  do własnoręcznego montażu, lutowania

Podświetlenie w kolorze czerwonym.

Napięcie zasilania: 3V - 5V

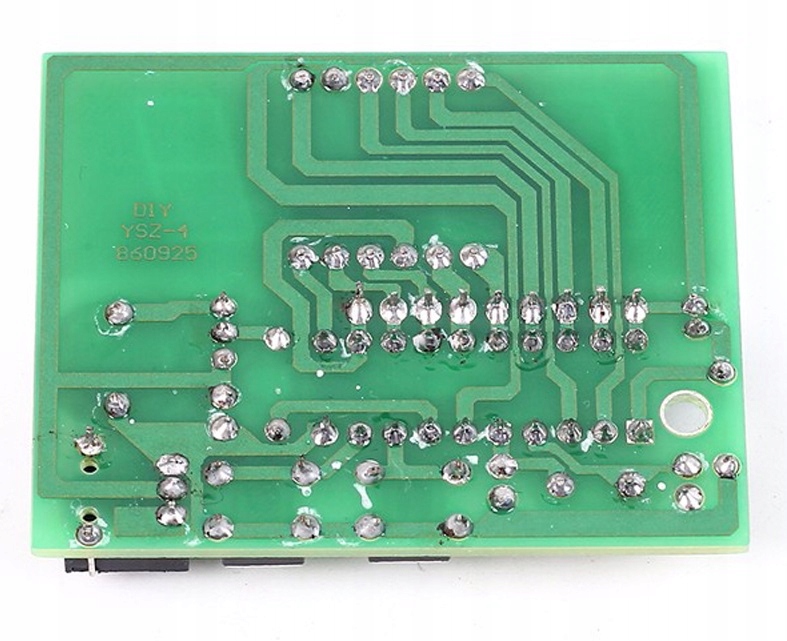

Rozmiar PCB : 52mm x 42mm

Dwa ustawienia alarmu

Zakres błędu czasu od -1 do + 1 sekundy na 24 godziny.

Instrukcja programowania poniżej.

Instrukcja:

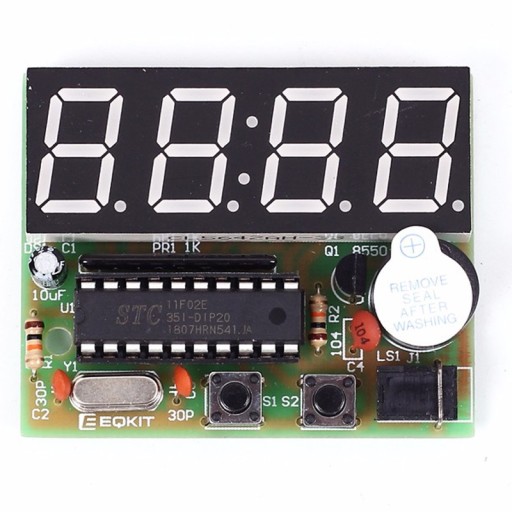

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja programowania zegara

• Button #1 (Left Button) changes modes

• Button #2 (Right Button) adjusts number values of each mode or switching between hours and seconds

Press and hold Button 1 to start editing each mode. Press Button 2 to change the values of each mode.

Modes:

1. A - Set Hour

2. B - Set Minute

3. C - "Chime" / Alarm On/Off

4. D - Alarm 1 On/Off

5. E - Alarm 1 Set Hour

6. F - Alarm 1 Set Minute

7. G - Alarm 2 On/Off

8. H - Alarm 2 Set Hour

9. I- Alarm 2 Set Minute

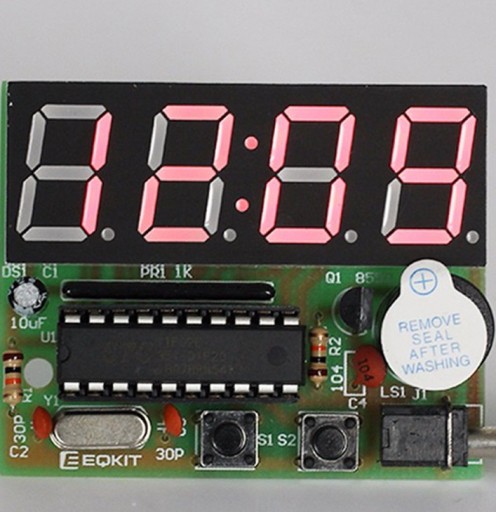

When you are in the clock mode and the time is being displayed you can press Button 2 to switch from Hours/Minutes to Minutes/Seconds. To set the seconds to the right time hold down Button 2 while in Minutes/Seconds mode and it will zero the seconds.
