Светодиодные 6-битные часы с будильником для самостоятельной пайки электронных

Elektroniczny  zegar

Led 6 -Bit

do własnoręcznego montażu, lutowania.

Układ  łatwy  w montażu .

Czas montażu 90 minut.

Zegar zaprojektowany na układzie  AT89C2051.

Funkcje zegara:

• wyświetlanie czasu,
• format 24-godzinny,
• korekcja sekund,
• stoper,
• godzinny dzwonek,
• funkcje budzika.

Podświetlenie w kolorze czerwonym , gniazdo na baterię CR2032 podtrzymującą czas podczas zaniku zasilania.( brak baterii w komplecie)

Zasilanie: 9V-12V

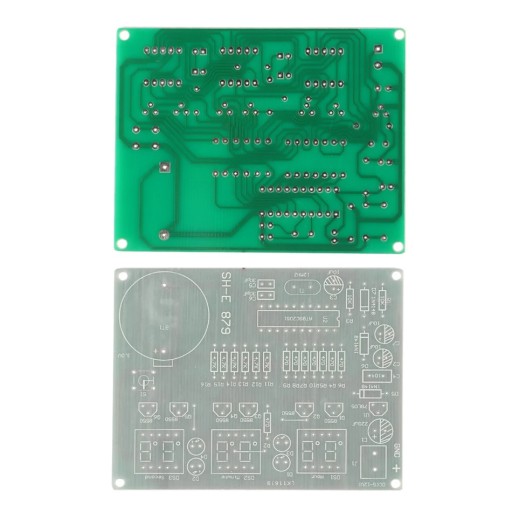

Schemat montażu nadrukowany na płytce.

Zakres błędu czasu od -1 do + 1 sekundy na 48 godzin.

Rozmiar płytki: 51 x 54 mm

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
