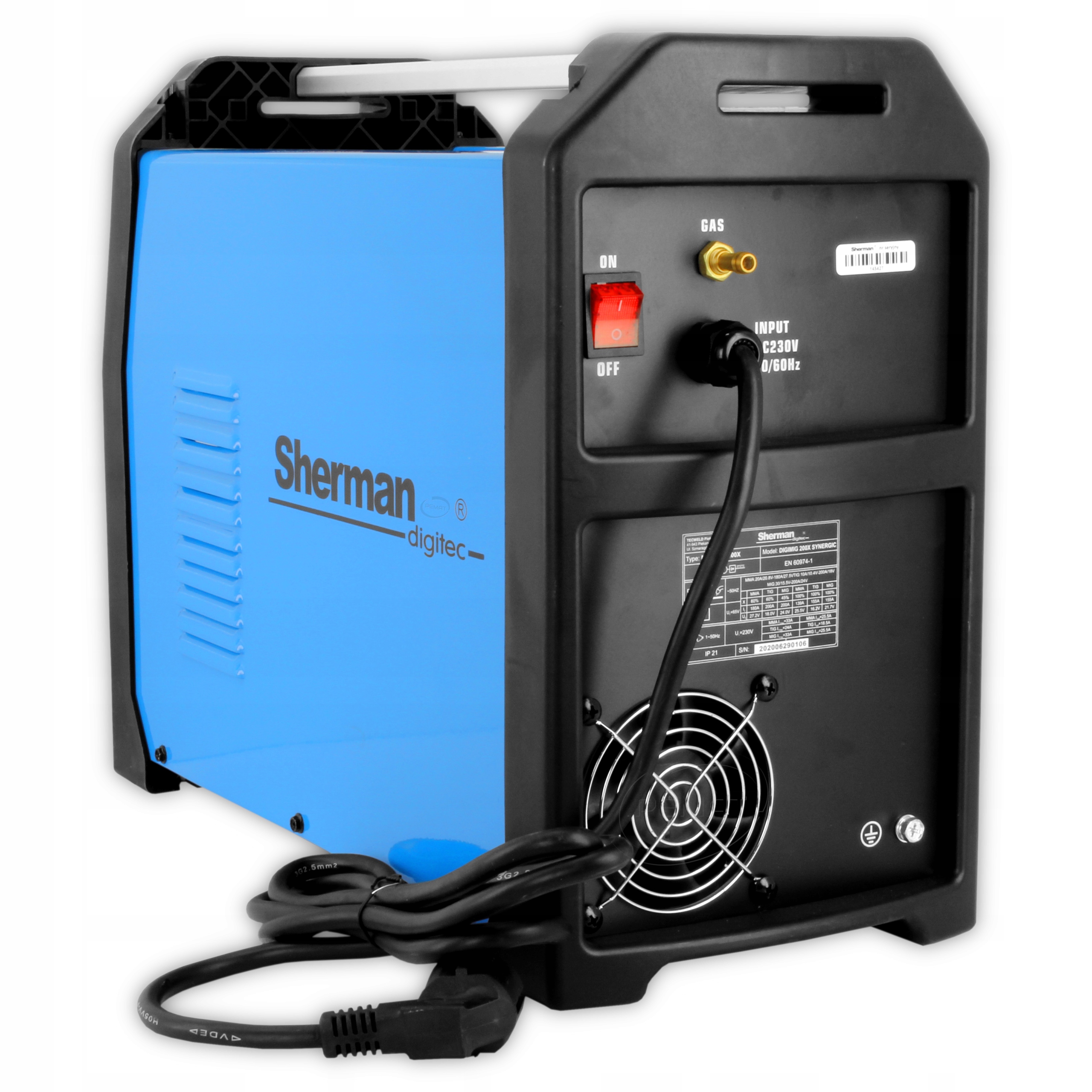

Синергетический комплект Sherman DIGIMIG 200X

SHERMAN DIGIMIG 2OOX SYNERGIC - ZESTAW SPAWALNICZY #1

| Marka: SHERMAN | Metody spawania: MMA, MIG,TIG LIFT | Zasilanie: 230V | Prąd spawania: 200A | Sprawność: 45% |

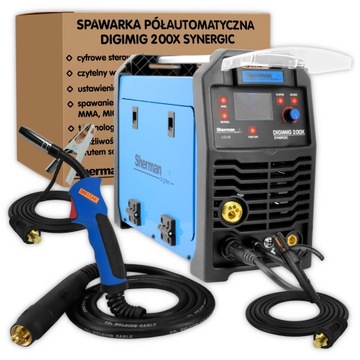

ZESTAW ZAWIERA:

• Spawarka DIGIMIG 200X Synergic
• Uchwyt spawalniczy TW-15/3m
• Przewód elektrodowy
• Przewód masowy
• Instrukcja obsługi

WYPOSAŻENIE DODATKOWE:

• Vogelmann Butla z gazem MIX Ar/CO2 8l 150bar
• Vogelmann Reduktor gazowy Exakt
• Drut spawalniczy SG2 0,8mm 5kg
• Vogelmann Spray antyodpryskowy 400ml

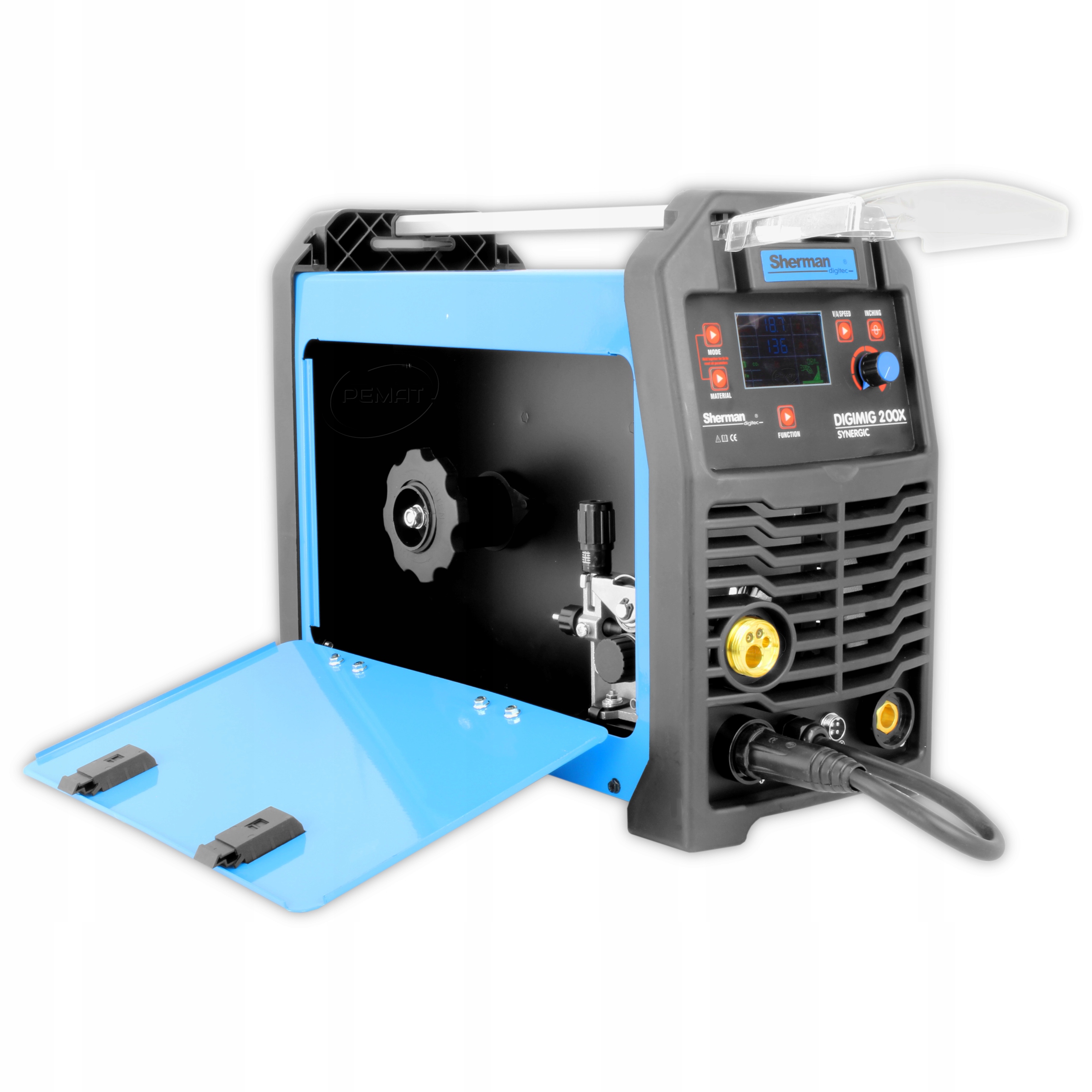

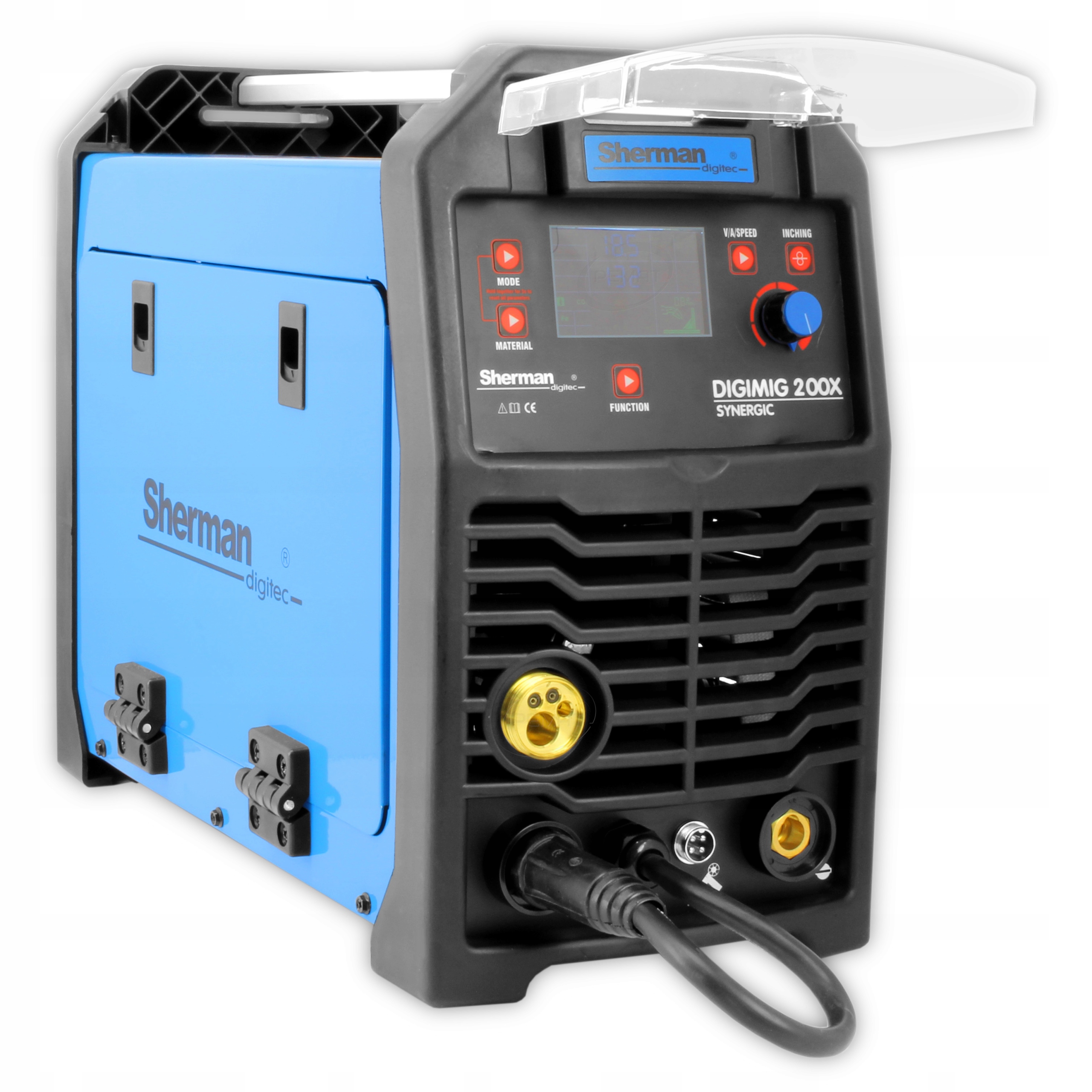

Synergiczna spawarka DIGIMIG 2OOX SYNERGIC to najnowocześniejsze urządzenie spawalnicze na polskim rynku, przeznaczone do spawania materiałów takich jak: stale węglowe, stale stopowe (nierdzewna, kwasoodporna), a także stopy aluminium.

Spawarka umożliwia spawanie metodami

• MMA (elektrodą otuloną),
• MIG/MAG.
• TIG Lift

Urządzenie służy do spawania ręcznego stali i metali kolorowych. Metoda MIG/MAG może być stosowana w trybie manualnym oraz synergicznym, upraszającym jego obsługę i pozwalającym na użytkowanie spawarki przez osoby z mniejszym doświadczeniem oraz hobbystów.

Dzięki użytym tranzystorom IGBT, urządzenie posiada sprawność 45% oraz charakteryzuje się niską wagą i bezawaryjnością, oraz na znaczną redukcję masy i gabarytów spawarki oraz wzrost wydajności przy jednoczesnym obniżeniu zużycia energii.

Spawarka znajduje zastosowanie w pomieszczeniach zamkniętych lub zadaszonych, nienarażonych na bezpośrednie działanie wpływów atmosferycznych.

DANE TECHNICZNE:

• Napięcie zasilania: AC 230V 50Hz
• Maksymalny pobór mocy: 6,6 kVA
• Znamionowy prąd spawania:/ cykl pracy MIG: 200A / 45%; MMA: 180A / 60%; TIG: 200A / 60%
• Znamionowe napięcie w stanie bez obciążenia: 65 V (9V z VRD)
• Średnice szpul z drutem: 100mm, 200mm
• Maksymalny pobór prądu: MIG: 33 A; MMA: 33 A; TIG: 24 A
• Masa: 13 kg
• Wymiary [mm]: 480 x 210 x 330
• Stopień ochrony: IP21

ZAKRES REGULACJI PARAMETRÓW:

• Prąd spawania: MIG: 30 – 200 A; MMA: 20 – 180 A; TIG:10 – 200 A
• Napięcie spawania: MIG: 17,5 – 24,7 V

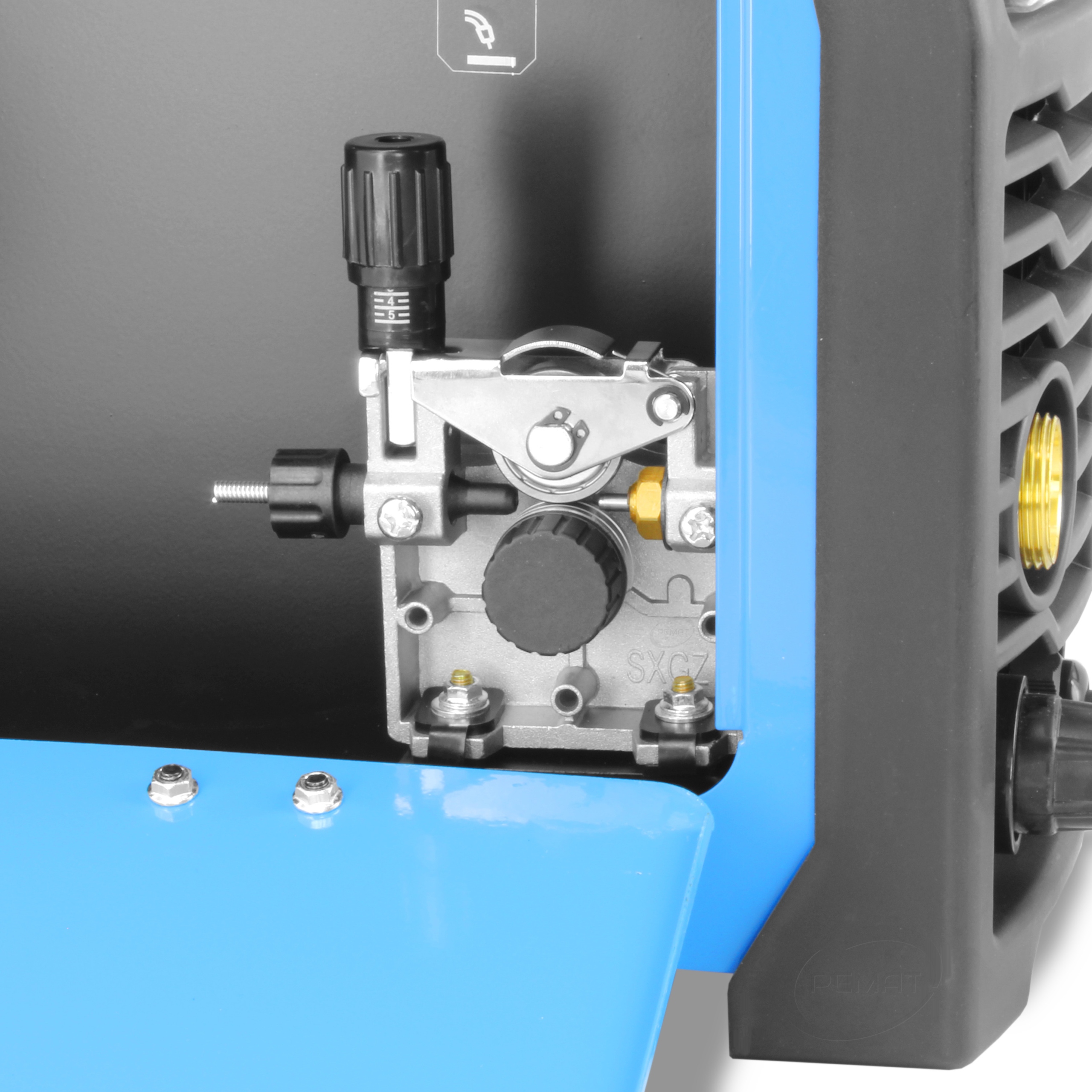

• Prędkość podawania drutu: 2 – 15 m/min
• Indukcyjność: -10 – +10%
• Czas upalania drutu: 0 – 10 s
• Korekcja napięcia spawania: -5 – +5 V

STOPIEŃ OCHRONY

IP określa stopień, w jakim urządzenie jest odporne na przedostawanie się do wewnątrz zanieczyszczeń stałych i wodnych. IP21 oznacza, że urządzenie jest przystosowane do pracy w pomieszczeniach zamkniętych.

TECHNOLOGIA IGBT

Nowoczesna technologia oparta na tranzystorach bipolarnych z izolowaną bramką. Łączy w sobie łatwość sterowania tranzystorów polowych z wysokim napięciem przebicia i szybkością przełączania tranzystorów bipolarnych. Zastosowanie technologii IGBT ma wpływ na znaczne wydłużenie niezawodnej pracy urządzeń spawalniczych.

ZABEZPIECZENIE PRZED PRZEGRZANIEM

Moduł IGBT jest chroniony przed przegrzaniem poprzez instalację ochronną, która wyłącza obwód spawania urządzenia. Po kilku minutach następuje ochłodzenie spawarki do temperatury umożliwiającej ponowne jego samoczynne załączenie.

CYKL PRACY

Cykl pracy bazuje na okresie 10-minutowym. Cykl pracy 45% oznacza, że po 4,5 minutach pracy urządzenia jest wymagana 5,5-minutowa przerwa. Cykl pracy 100% oznacza, że urządzenie może pracować w sposób ciągły, bez przerw.

SPAWANIE PUNKTOWE

Funkcja spawania czasowego, używana do sczepiania detali, dzięki której można uzyskać równą długość spoin spawalniczych.

MMA

Metoda, w której wykorzystywana jest elektroda otulona, składająca się z metalowego rdzenia pokrytego otuliną. Urządzenie umożliwia spawanie wszystkimi rodzajami elektrod, np. zasadowymi, celulozowymi, rutylowymi, czy kwaśnymi.

ARC FORCE

Zwiększanie lub zmniejszanie długości łuku spawalniczego w zależności od odległości elektrody od spawanego materiału. Umożliwia regulację dynamiki łuku spawalniczego. Skracaniu długości łuku towarzyszy wzrost prądu spawania, co powoduje stabilizowanie łuku.

VRD

Funkcja VRD obniża napięcie w stanie bez obciążenia. Właściwa wartość napięcia zostaje przywrócona dopiero tuż przed zajarzeniem łuku. Minimalizuje to ryzyko porażenia prądem elektrycznym, jednak w niektórych przypadkach może utrudniać zajarzenie łuku.

HOT START

Funkcja ma na celu zapobieganie przyklejenia elektrody do materiału i jest dużym ułatwieniem podczas zajarzania łuku. Działa w momencie zajarzenia łuku, powodując chwilowe podwyższenie prądu spawania ponad wartość ustawioną przez spawacza.

ANTI STICK

To funkcja przeciwzwarciowa. Obniża ona prąd spawania do wartości minimalnej w momencie, gdy nastąpi przyklejenie elektrody do materiału spawanego. Ułatwia to oderwanie elektrody od materiału spawanego oraz zabezpiecza uchwyt elektrodowy przed szkodzeniem.

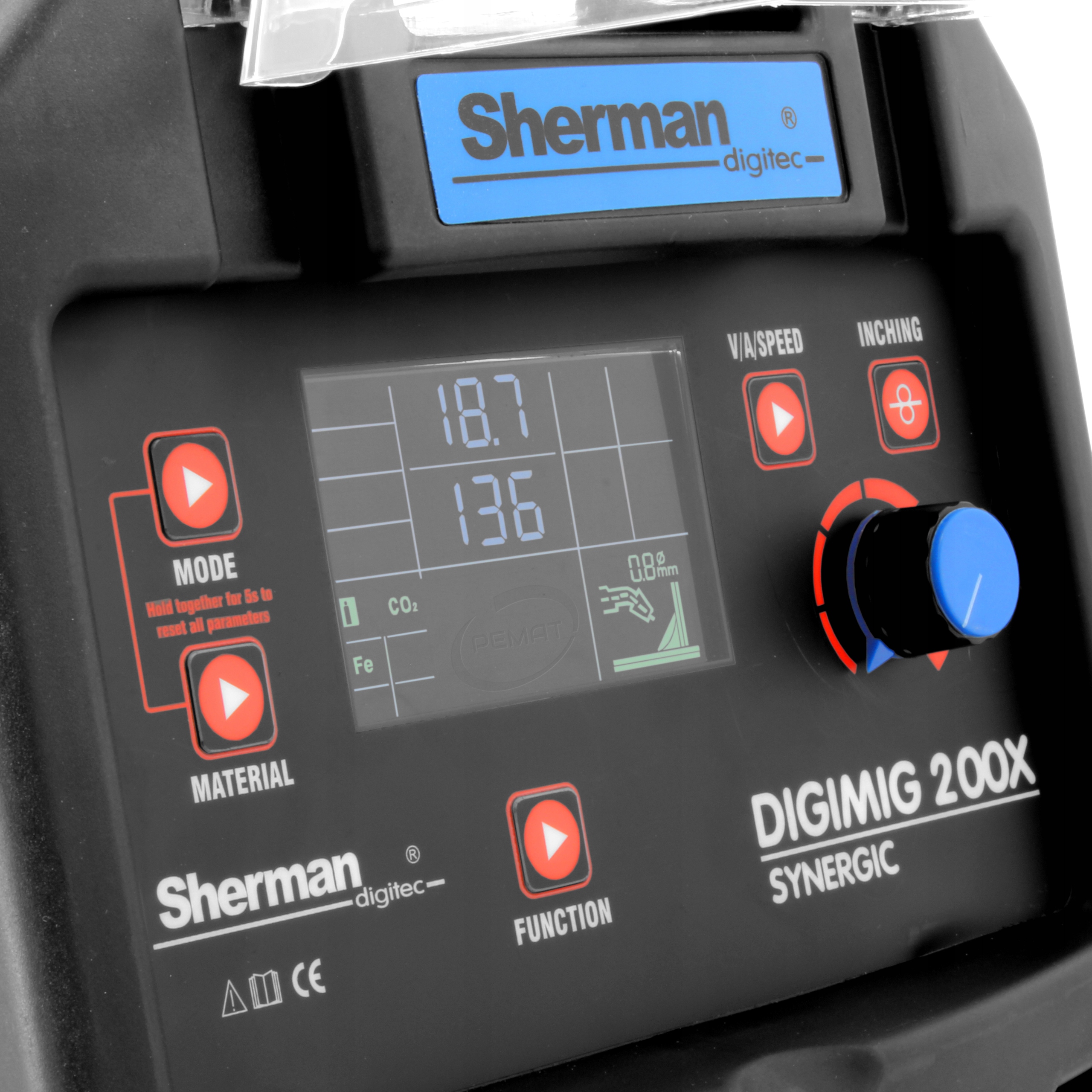

SYNERGIA

Spawanie metodą MIG/MAG z wykorzystaniem ustawień synergicznych. Urządzenie dobiera parametry spawania w zależności od wybranego rodzaju i grubości materiału. Parametry te mogą być zmieniane przez użytkownika, w celu doregulowania ustawień do własnych potrzeb.

PAMIĘĆ USTAWIEŃ

Urządzenie posiada pamięć ostatnich ustawień, tzn. po wyłączeniu i ponownym załączeniu przywracane są ostatnio ustawione parametry. Aby ustawienia zostały zapamiętane, należy nie zmieniać żadnego z parametrów przez co najmniej minutę.

2T/4T

2T - Wciśnięcie przycisku uchwytu spawalniczego spowoduje przedwypływ gazu, a następnie zajarzenie łuku i rozpoczęcie spawania. Po zwolnieniu przycisku nastąpi wygaszenie łuku i powypływ gazu.

4T - Wciśnięcie i zwolnienie przycisku uchwytu spawalniczego spowoduje przedwypływ gazu, a następnie zajarzenie łuku i rozpoczęcie spawania. Po ponownym wciśnięciu i zwolnieniu przycisku nastąpi wygaszenie łuku i powypływ gazu.

REGULACJA INDUKCYJNOŚCI

Umożliwia optymalizację charakterystyki łuku w zależności od grubości spawanego elementu oraz metody i warunków spawania. Funkcja przydatna jest podczas spawania metodą MIG/MAG cienkich elementów, zapobiegając ich przepaleniu oraz lutospawania elementów ocynkowanych.

LUTOSPAWANIE

Urządzenie umożliwia lutospawanie, stosowane głównie w przemyśle samochodowym do łączenia ze sobą ocynkowanych blach.

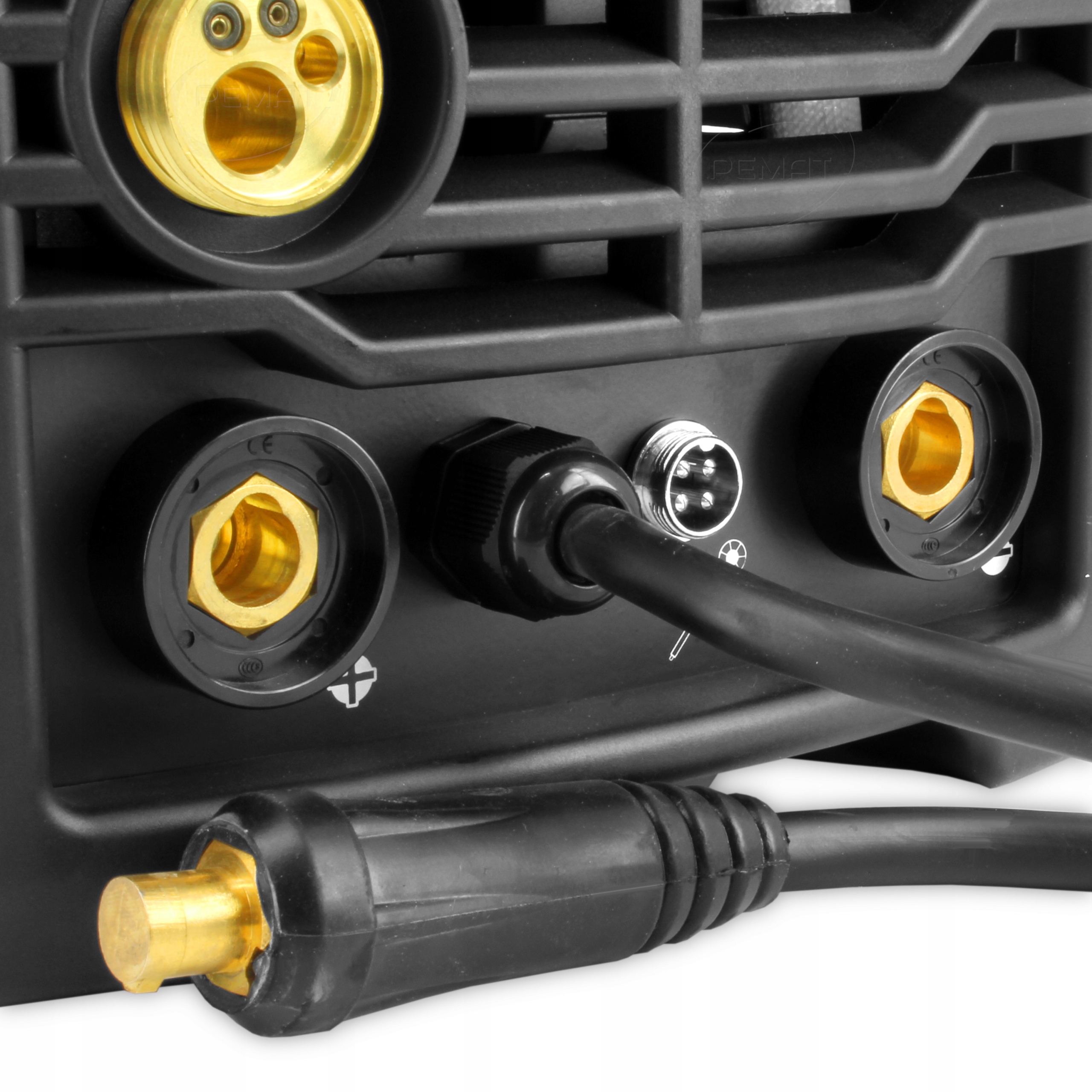

EUROZŁĄCZE

Standardowe przyłącze uchwytów spawalniczych, które umożliwia podłączenie różnego rodzaju uchwytów (np. przygotowane do spawania Aluminum lub Lutospawania poprzez wymianę wkładu teflonowego oraz końcówki prądowej).

ZMIANA BIEGUNOWOŚCI - SPAWANIE BEZ GAZU

Dzięki zmiennej biegunowości istnieje możliwość spawania metodą FLUX drutem proszkowym bez gazu osłonowego. Drut jest wypełniony topnikiem wytwarzającym gazy ochronne podczas spawania.

CZAS UPALANIA DRUTU

Możliwa jest regulacja czasu, przez który napięcie na wyjściu urządzenia jeszcze występuje po zatrzymaniu podawania drutu. Funkcja ta zapobiega utknięciu drutu spawalniczego w materiale spawanym oraz przygotowuje koniec drutu do następnego zajarzenia łuku. Wyższe wartości funkcji powodują upalanie drutu bliżej końcówki prądowej.

SPAWANIE STOPÓW ALUMINIUM

Spawanie aluminium nie należy do czynności prostych, wymaga od spawacza doświadczenia, wiedzy oraz zachowania pewnych praktyk, które ułatwią wykonywanie spoin na elementach aluminiowych.

W zależności od potrzeb należy wprowadzić odpowiednie korekty napięcia oraz indukcyjności, aby uzyskać pożądany efekt.

CHŁODZENIE

Urządzenie posiada układ chłodzenia wentylatorem co zdecydowanie zwiększa jego wydajność.

UCHWYT SPAWALNICZY MB-15

Uchwyt spawalniczy TW-15 to uchwyt chłodzony gazem z przyłączem typu Euro. Przeznaczony jest do spawania ręcznego metodą MIG/MAG.

Może być stosowany w większości urządzeń MIG/MAG wyposażonych w przyłącze Euro

Dane techniczne:

• Typ uchwytu: TW-15
• Maksymalna obciążalność prądowa: 200 A (CO2)
• Rodzaj chłodzenia: gazem
• Przepływ gazu chłodzącego: 10-18 l/min
• Długość: 3 m

Uchwyt jest standardowym wyposażeniem urządzenia.

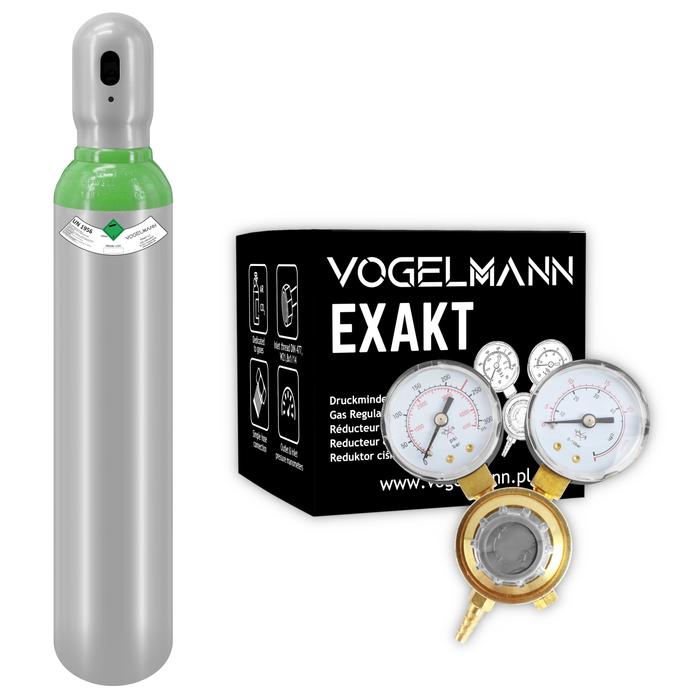

VOGELMANN BUTLA GAZOWA MIX AR/CO2 8L 150BAR

Butla wypełniona mieszanką gazów Argon(82%) oraz Dwutlenku węgla (18%) przeznaczona jest do spawania w osłonie gazów ochronnych oraz do innych zastosowań przemysłowych.

• Zawór: W 21.8 x 1/14 DIN 477
• Zawartość: Argon 82%, Dwutlenek Węgla 18%
• Pojemność: 8l
• Ciśnienie robocze: 150 bar
• Ilość gazu: ~1,8m3

VOGELMANN EXAKT - REDUKTOR BUTLOWY ARGON/CO2

Uniwersalny reduktor gazowy marki VOGELMANN pozwala na obniżanie ciśnienia gazów pobieranych z butli do wymaganego ciśnienia roboczego.

Pozwala na samoczynne otrzymywanie ciśnienia na możliwe stałym poziomie niezależnie od zmian ciśnienia wlotowego.

• Marka: Vogelmann
• Rodzaj gazu: CO2, Ar, MIX
• Gwint na wlocie: W21,8x1/14
• Gwint nakrętki na wylocie: G 1/8
• Króciec wylotowy: ø5mm
• Ciśnienie wlotowe: 200bar
• Ciśnienie wylotowe: 0,5 - 10 bar
• Przepustowość: 20l/min

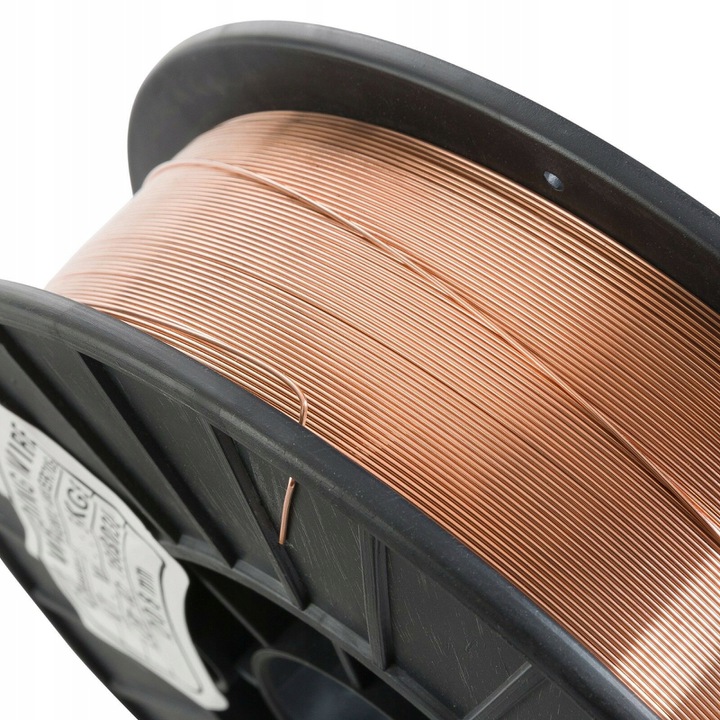

DRUT SPAWALNICZY SG2 5kg 0,8mm

Drut spawalniczy miedziowany SG2 przeznaczony do spawania stali niskowęglowych i niskostopowych w osłonie dwutlenku węgla (CO²) lub mieszanki gazów argonu oraz dwutlenku (Ar + CO²).

• Średnica drutu: 0,8 mm
• Waga rolki: 5 kg
• Standard jakości: SG2 / ER70S-6
• Typ rolki: D200
• Średnica całkowita szpuli: 200 mm
• Wytrzymałość na rozciąganie: 540 MPa

KLASYFIKACJA:

• AWS: A5.18-ER70S-6SG2
• BS EN ISO 14341-B-G 49A 3 C G6
• CSA W48-01 ER49S-6

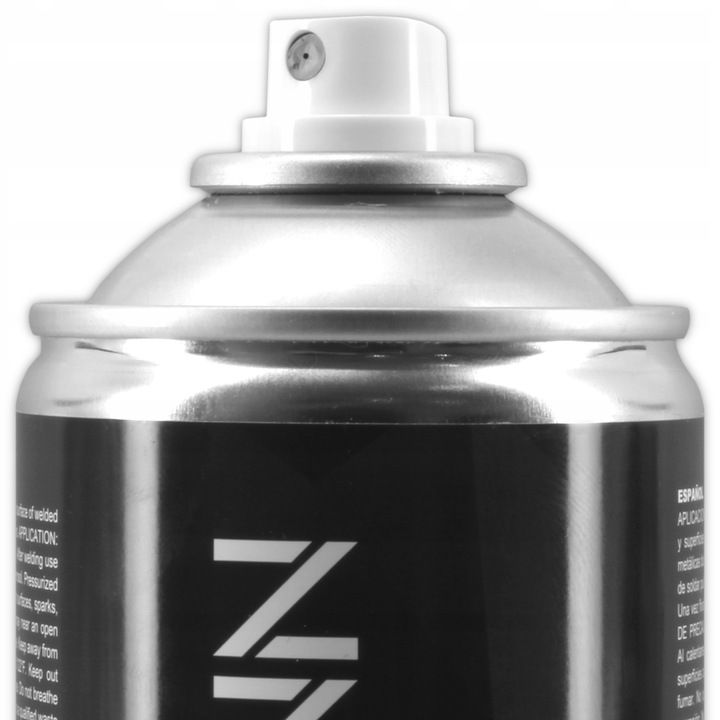

PREPARAT ANTYODPRYSKOWY VOGELMANN SPRAY 400ml

PRZEZNACZENIE

Używać do ochrony dyszy palnika, narzędzi i powierzchni materiału spawanego przed wtapianiem się odprysków metalu w trakcie spawania technikami elektrycznymi.

STOSOWANIE

Przed spawaniem lekko spryskać z odległości 30 cm chronioną powierzchnię. Po spawania usunąć odpryski szmatką.

• Cechy charakterystyczne: palny, zawiera PB
• Zawartość [ml]: 400
