AWZ529 Релейный модуль 2xНЗ/НО 50 В

AWZ529 Moduł przekaźnikowy 2xNC/NO 50V

2x REL-C/NO/NC, 2A@30VDC/50VAC

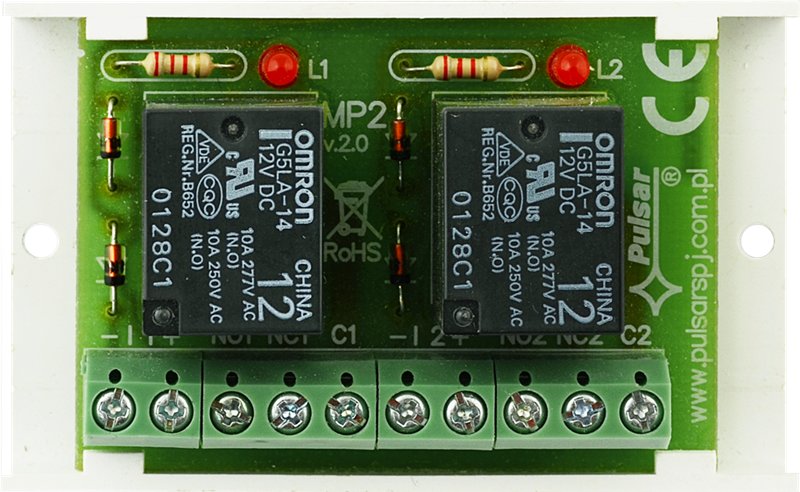

Moduł przekaźnikowy MP2 (AWZ529) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu.

• Zasilanie: 10÷14VDC
• Przekaźniki: 2x REL-C/NO/NC, 2A@30VDC/50VAC
• Gwarancja: 2 lata od daty produkcji

DANE TECHNICZNE

• Napięcie cewki przekaźnika 10÷14V DC (-/+5%),
• Prąd sterowania cewki 37mA@12VDC
• Ilość przekaźników 2
• Napięcie styków przekaźnika 30VDC / 50VAC max.
• Prąd styków przekaźnika 2A max.
• Styki przekaźnika C/NC/NO (wyprowadzenia Ø 2,05mm: AWG 24-12)
• Czas załączenia/wyłączenia 15ms/8ms (-/+5%)
• Warunki pracy II klasa środowiskowa, -10°C÷ 40°C
• Obudowa brak, konstrukcja typu “open-frame”, IP00
• Wymiary W=70, L=43, H=22 [mm, +/-2]
• Waga netto/brutto 0,044 / 0,061 [kg]
• Montaż taśma montażowa lub wkręt montażowy x 2
• Deklaracje, gwarancja CE, RoHS, 2 lata od daty produkcji
• Uwagi wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14), Ø 0,51÷2,05 (AWG 24-12) - styki przekaźnika

Montaż

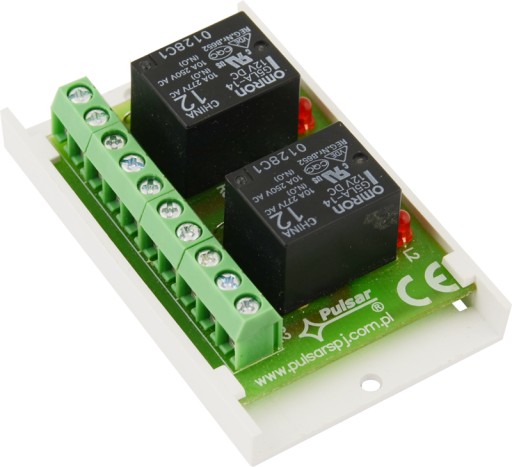

Moduł posiada plastikową listwę wyposażoną w taśmę samoprzylepną służącą do zamocowania na płaskiej powierzchni (ścianka obudowy, zasilacza buforowego itp.) oraz otwory do ewentualnego przykręcenia listwy do podłoża.
