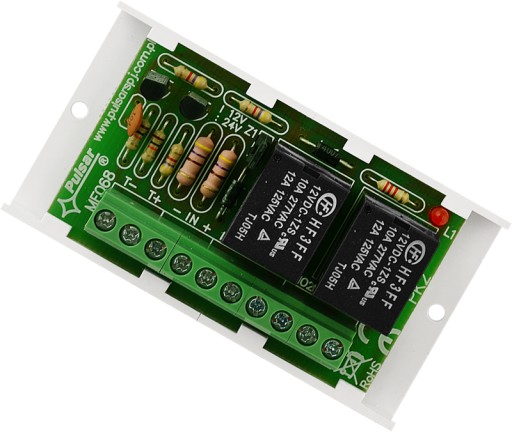

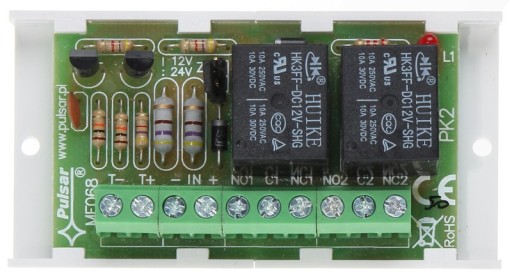

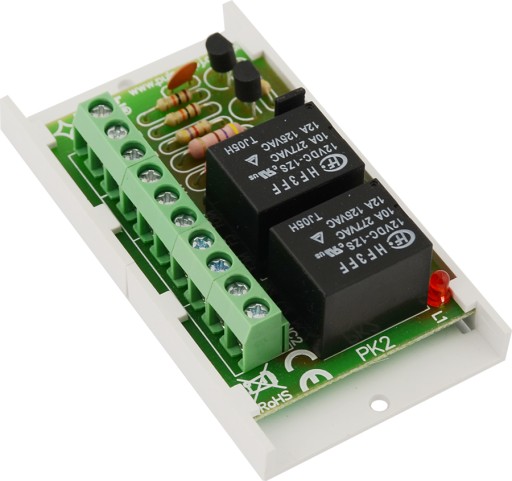

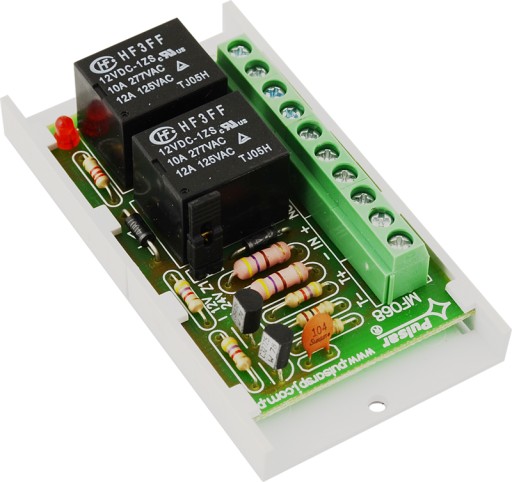

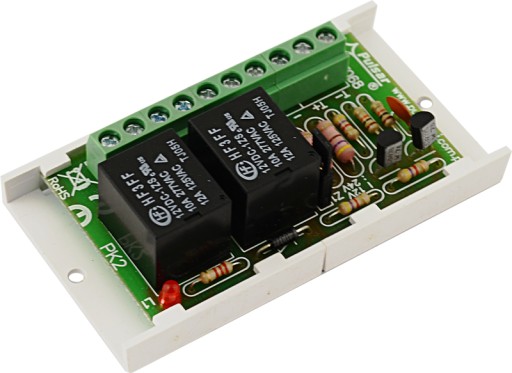

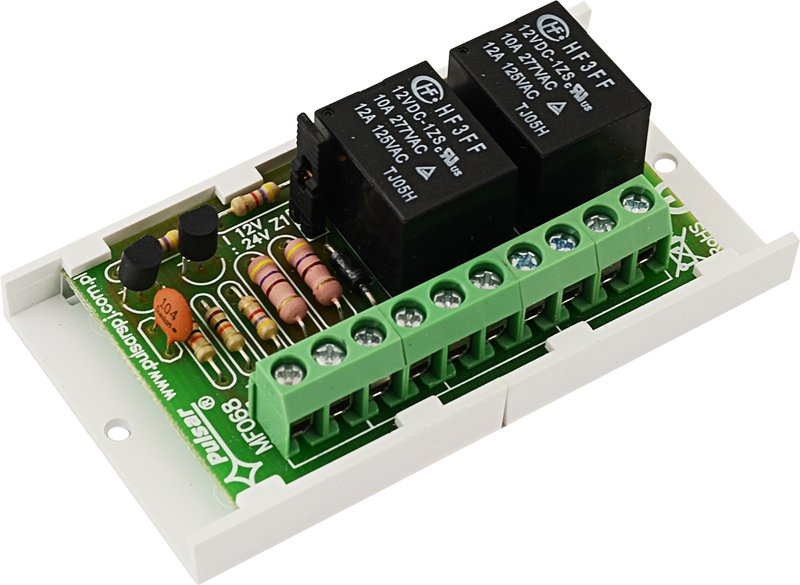

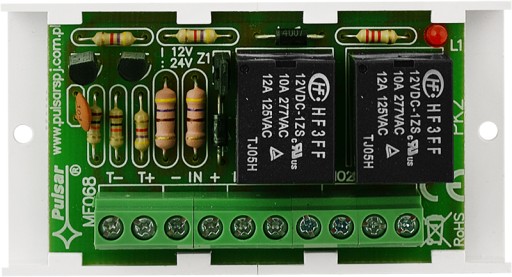

AWZ508 Релейный модуль 2xНЗ/НО

AWZ508 Moduł przekaźnikowy 2xNC/NO

2x REL C/NO/NC, 2A@30VDC/50VAC)

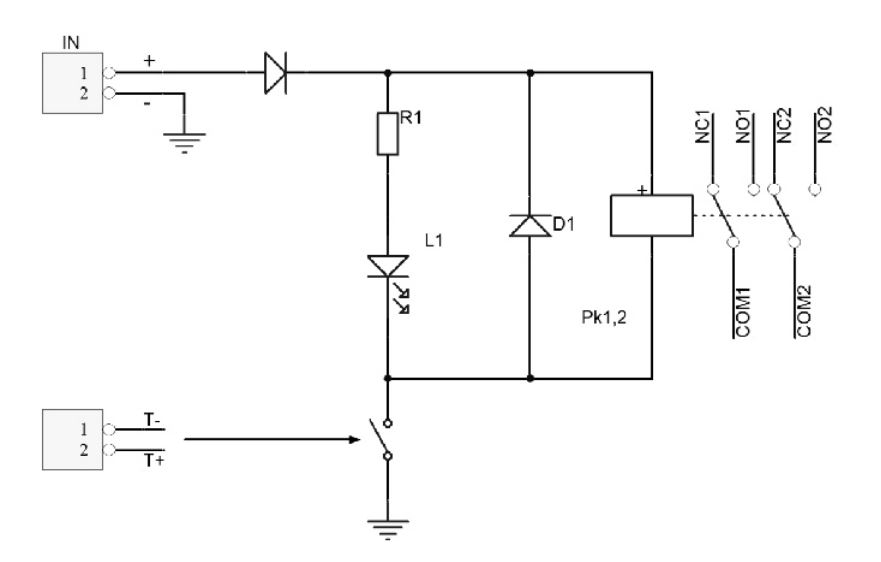

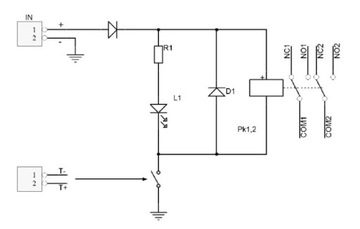

Moduł przekaźnikowy PK2 (AWZ 508) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Posiada dwa niezależne wejścia T+,T- służące do wyzwalania przekaźników stanem wysokim lub niskim

Parametry techniczne:

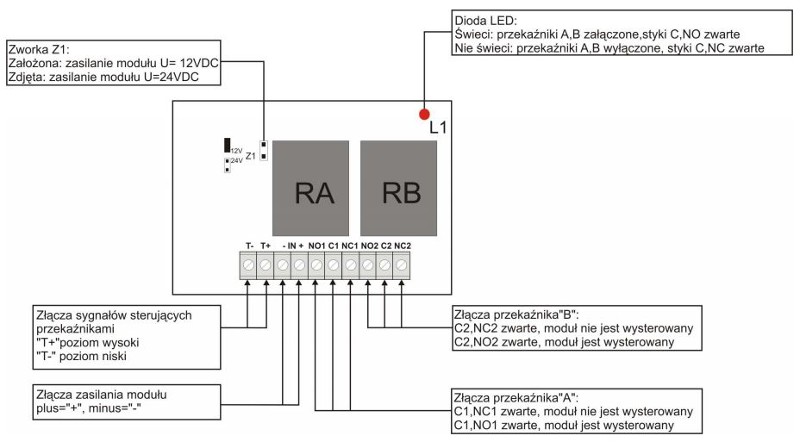

• Napięcie zasilania modułu 12V (10VDC÷15VDC); 24V (21VDC÷28VDC) przełączane zworką Z1
• Pobór prądu 75 mA max.
• Ilość przekaźników 2
• Napięcie styków przekaźnika 30VDC / 50VAC max.
• Napięcie wyzwalania T T+ 5V÷Uzas. T- 0V÷7V
• Prąd styków przekaźnika 2A max.
• Warunki pracy II klasa środowiskowa, -10°C ÷ 50°C
• Wymiary L=80, W=43, H=22 [+/- 2mm]
• Waga netto/brutto 0,05 / 0,07 [kg]

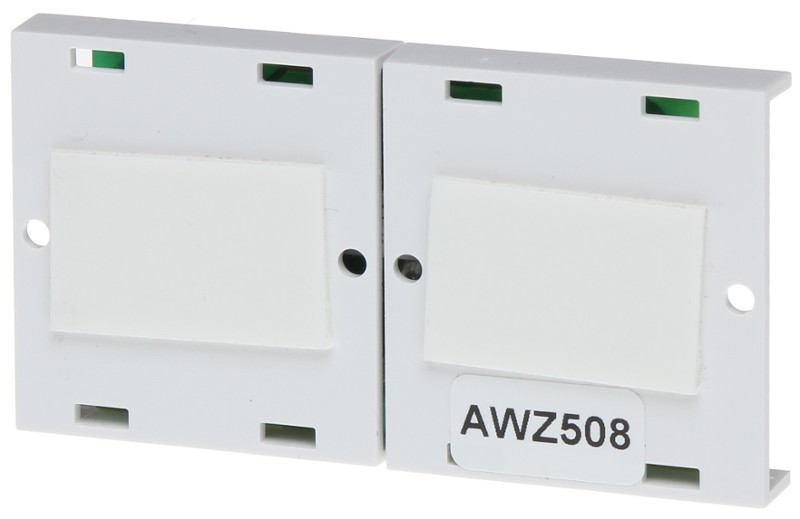

• Montaż Taśma montażowa lub wkręt montażowy x 2
• Deklaracje, gwarancja CE, 2 lata od daty produkcji
• Uwagi wyprowadzenia na złączach: Ø 0,41÷1,63 (AWG 26-14)
