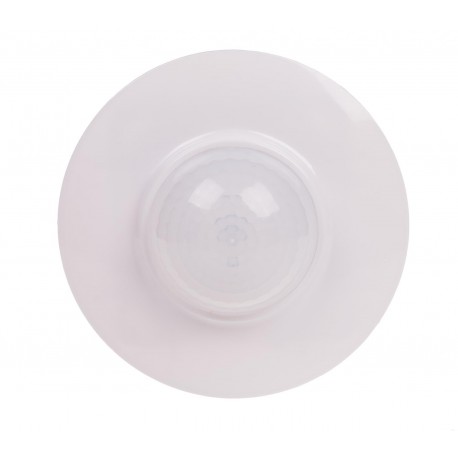

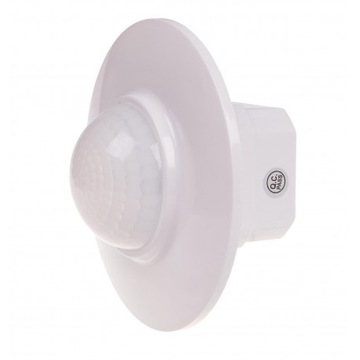

Инфракрасный датчик движения F&F DR-08 PIR

Czujnik ruchu F&F DR-08

Czujnik ruchu na podczerwień (pasywny, PIR)

Do montażu w puszce podtynkowej Ø60

IP20

Czujniki ruchu  automatycznie, na określony czas załączają oświetlenie, reagując na pojawienie się osoby lub innego obiektu w zasięgu swojego działania. Świetnie sprawdzą się w takich miejscach, jak: korytarze, podwórza, podejścia i podjazdy, garaże, itp.

Czujniki ruchu  mogą pracować wewnątrz pomieszczeń oraz na zewnątrz. Na zewnątrz jedynie w miejscach, w których obudowa czujnika i jego punkty połączeń elektrycznych nie są narażone na bezpośrednie opady deszczu lub śniegu oraz na możliwość zabryzgania wodą lub inną cieczą.

UWAGA!

W przypadku zamontowania czujnika ruchu zbyt blisko załączanego źródła światła, układ może się wzbudzać, tzn. czujnik samoczynnie będzie załączał i wyłączał źródło światła. Należy odsunąć czujnik od załączanego źródła światła na odpowiednią odległość.

Jak działa czujnik ruchu na podczerwień (PIR)?

Czujnik ruchu z detekcją promieniowania podczerwonego (czujnik PIR) wykrywa przemieszczanie się źródeł ciepła znajdujących się w obszarze jego działania. Na skuteczność detekcji wpływa ilość ciepła emitowanego przez poruszający się obiekt, jego rozmiar, a także kierunek i prędkość, z jaką się porusza. Waznym czynnikiem jest również temperatura otoczenia.

Efektywność czujnika PIR będzie najmniejsza gdy:

- temperatura poruszającego się obiektu jest zbliżona do temperatury otoczenia (np. nasłonecznione pomieszczenie, kaloryfer w polu detekcji, itp.),

- obiekt porusza się z małą prędkością bezpośrednio w kierunku czujnika ruchu,

- rozmiary poruszającego się obiektu będą niewielkie w porównaniu z obszarem strefy detekcji.

Do nieprawidłowej pracy czujników PIR mogą przykładowo doprowadzić źródła światła znajdujące się w polu detekcji czujnika. Załączenie lub wyłączenie światła powoduje dużą i szybką zmianę temperatury żarówki, co może być zinterpretowane przez czujnik PIR jako poruszający się obiekt.

• Napięcie zasilania: 230 V AC
• Maksymalny prąd obciążenia AC-1: 5 A
• Czas wyłączenia: 3s÷9min. (±2 min.)
• Próg aktywacji zmierzchowej: 3÷2000 Lx
• Detekcja ruchu: 0,6÷1,5 m/s
• Pole detekcji poziomej: 360°
• Maks. regulowany promień detekcji (h: 2.5 m, Temp. ˂ 24 °C): 2 m
• Wysokość montażu czujnika: 2,0÷3,0 m
• Rodzaj detekcji: promieniowanie podczerwone
• Przyłącze: zaciski 1mm²
• Moment dokręcający: 0,25 Nm
• Pobór mocy czuwanie/praca: 0,10 W/0,45 W
• Temperatura pracy: -10÷40°C
• Wymiary: zewnętrzne: Ø:105 mm, h:71,5 mm; wpust: Ø:50 mm, h:43 mm; otwór montażowy: Ø:51 mm
• Montaż: dwa wkręty do podłoża lub w puszce podtynkowej Ø60
• Stopień ochrony: IP20
