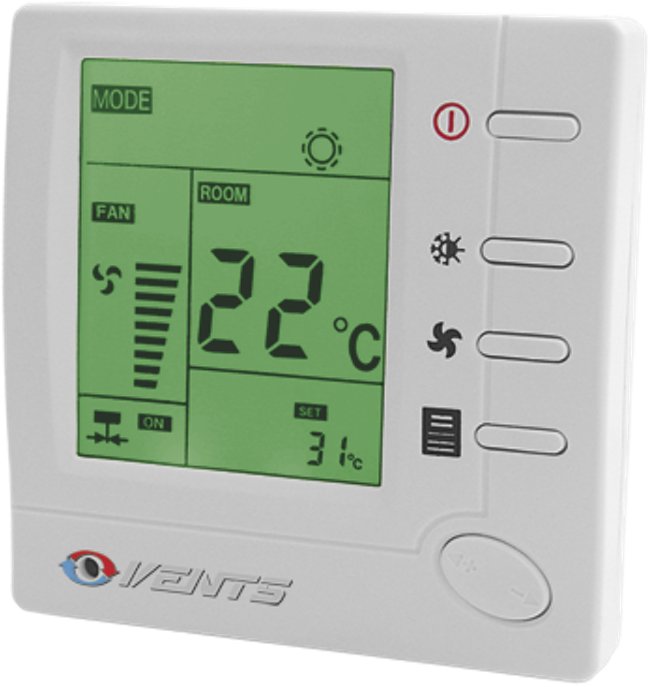

2-Х ИЛИ 3-х СКОРОСТНОЙ ВЕНТИЛЯТОР, ПЕРЕКЛЮЧАТЕЛЬ СКОРОСТИ ВЕНТИЛЯТОРА RTS С ТЕРМОСТАТОМ

PRZEŁĄCZNIK BIEGÓW Z TERMOSTATEM DO STEROWANIA WENTYLATORAMI DWU LUB TRZYBIEGOWYMI

VENTS RTS-1-400 Podtynkowy

do sterowania pracą wentylatorów dwu lub trzybiegowych w zależności od temperatury

GŁÓWNE CECHY:

• PRACA JAKO WŁĄCZNIK / WYŁĄCZNIK
• NOWOCZESNE WZORNICTWO - DUŻY PODŚWIETLANY WYŚWIETLACZ CIEKŁOKRYSTALICZNY
• PIĘĆ PRZYCISKÓW DO ŁATWEGO STEROWANIA FUNKCJAMI REGULATORA
• WIELOFUNKCYJNY - STEROWANIE TEMPERATUROWE W SYSTEMACH WENTYLACJI, OGRZEWANIA, KLIMATYZACJI
• STEROWANIE ZAWOREM AGREGATÓW OGRZEWANIA POWIETRZNEGO Z TRZY BIEGOWYMI WENTYLATORAMI 230 V
• MAX. OBCIĄŻENIE PRĄDOWE - 2A (DLA WENTYLATORA), 0,5A (DLA ZAWORU)
• ZAKRES REGULACJI TEMP. - 10 ÷ 30 °C
• UWAGA - WAŻNE - NIE JEST TO REGULATOR OBROTÓW - NIE STOSOWAĆ DO WENTYLATORÓW JEDNOBIEGOWYCH
• MONTAŻ PODTYNKOWY - PRZY UŻYCIU PUSZKI MKV-2 (PUSZKA DO NABYCIA ODDZIELNIE NA NASZYCH INNYCH AUKCJACH)
• RENOMOWANY PRODUCENT - VENTS
• WYSOKA JAKOŚĆ WYKONANIA
• INSTALACJA PODTYNKOWA
• PROSTA OBSŁUGA I MONTAŻ

OPIS

Stosowany do sterowania temperaturowego w systemach wentylacji, ogrzewania i klimatyzowania powietrza jak również sterowania wentylatorami i zaworami agregatów ogrzewania powietrznego z trzy biegowymi wentylatorami 230 V. Pozwala w automatycznym systemie pracy zmieniać intensywność nagrzewania/chłodzenia.

W obudowie panelu wykonanego z plastiku jest wbudowany czujnik temperatury. Na frontowej płycie pulpitu znajduje się wyświetlacz LCD z podświetleniem przycisku sterowania. Wyświetlacz wskazuje obecną oraz ustawioną temperaturę powietrza w pomieszczeniu, wybrany system (ochłodzenie, nagrzewanie) lub automatyczne ustawioną prędkość wentylatora. Prędkość wentylatora można ustawić ręcznie za pomocą przycisków sterowania. Istnieje możliwość sterowania trzema prędkościami (szybko, średnio/wolno) automatycznie w zależności od temperatury w pomieszczeniu.

ZALETY

• podświetlenie monitora umożliwia korzystanie z pulpitów w warunkach słabego oświetlenia,
• podtrzymywanie temperatury z dokładnością do 1°C,
• zachowanie ustawień użytkownika po wyłączeniu zasilania,
• praca w „systemie nocnym” (patrz grafik pracy w systemie nocnym niżej).

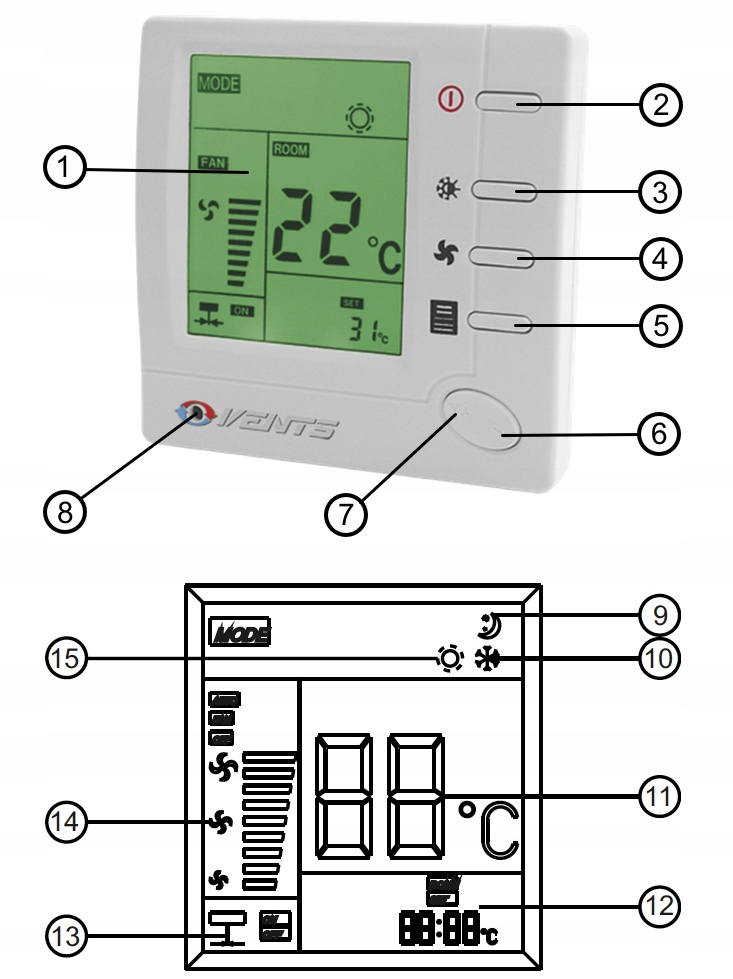

OPIS PRZYCISKÓW PANELA I WSKAŹNIKÓW WYŚWIETLACZA REGULATORA RTS-1-400

1. Wyświetlacz
2. Przycisk "zasilania"
3. Przycisk wyboru trybu (OGRZEWANIE, CHŁODZENIE)
4. Przycisk wyboru prędkości wentylatora (HIGH, MEDIUM, LOW, AUTO)
5. Przycisk wyboru trybu "noc"
6. Wzrost nastawień wartości temperatury
7. Zmniejszenie nastawień wartości temperatury
8. Odbiornik podczerwieni (tylko dla modelu RTSD-1-400)
9. Wskaźnik pracy w trybie nocnym
10. Wskaźnik pokazuje, że regulator ciepła działa w trybie chłodzenia
11. Temperatura w pomieszczeniu lub ustawiona temperatura
12. Pokazuje ustawioną temperaturę lub temperaturę w pomieszczeniu
13. Pokazuje, czy zawór z napędem jest włączony czy nie
14. Pokazuje wybór prędkości wentylatora
15. Pokazuje, że regulator ciepła działa w trybie ogrzewania

DANE TECHNICZNE

• napięcie zasilania - 230 V
• pobór prądu - 2,0 A
• ilość przełączanych prędkości - 3
• zakres regulacji temperatury - 10 ÷ 30 °C
• wymiary zewnętrzne (panel sterujący) LxWxH - 88x88x16 mm
• wymiary montażowe (otwór w ścianie) LxWxH - 68x59x28 mm
• max temp. otoczenia - 40 °C
• klasa bezpieczeństwa - IP 40

MONTAŻ

Pulpit sterowania jest przeznaczony do montażu wewnątrz pomieszczeń do instalacji podtynkowej. Proponowana wysokość montażu urządzenia 1,5 m od poziomu podłogi. Nie zaleca się ustawiania panela obok okna, drzwi, urządzeń grzewczych lub chłodzących.

GRAFIK PRACY W SYSTEMIE NOCNYM

• Regulator temperatury jest ustawiony w systemie nagrzewania: za 30 minut po aktywacji nocnego systemu pracy temperatura w pomieszczeniu automatycznie obniża się o 1°C, następnie za godzinę obniża się o kolejny stopień. Po upływie godziny obniża się ponownie o 1°C i będzie utrzymywać się na tym poziomie przez najbliższe 8 godzin. Po włączeniu timera temperatura będzie automatycznie przywrócona do wyjściowego poziomu.
• Regulator temperatury jest ustawiony w systemie chłodzenia: za 30 minut po aktywacji nocnego systemu pracy temperatura w pomieszczeniu automatycznie się podwyższa o 1°C, po godzinie podwyższa się o kolejny 1°C, po upływie kolejnej godziny podwyższa się o 1°C i będzie utrzymywać się na danym poziomie jeszcze 8 godzin. Po wyłączeniu timera temperatura będzie przywrócona do wyjściowego poziomu automatycznie.
