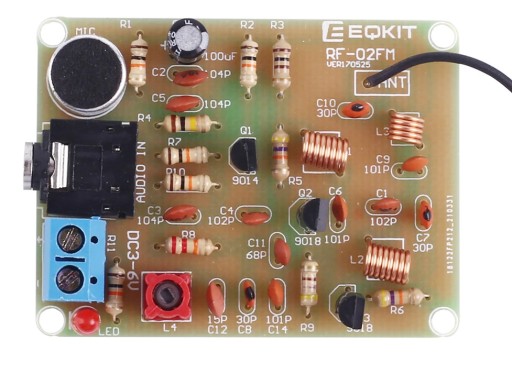

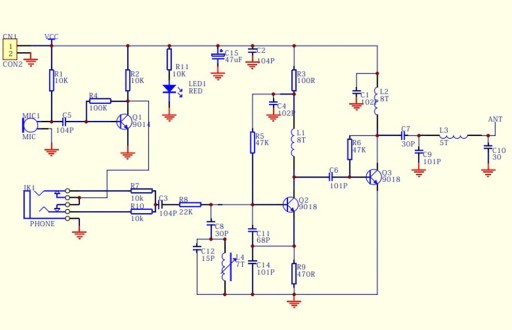

Moduł nadajnika FM 88 - 108

podsłuch mikrofon

bezprzewodowy

do własnoręcznego montażu, wymaga lutowania.

Sygnał z nadajnika odsłuchujemy w radiu FM, możliwość regulacji fali.

Układ łatwy czas montażu 1 godzina.

Wejście Jack Audio IN

Prąd roboczy: 5-15mA

Napięcie robocze: DC 3-6 V

Odległość transmisji: 5-50 m

Częstotliwość transmisji: 88 108 MHz

Wejście Audio:-15dB (max)

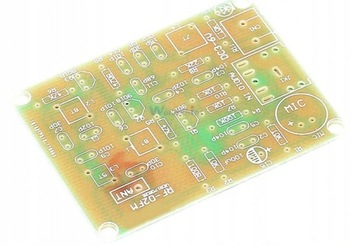

Rozmiar PCB: 53 x 40mm

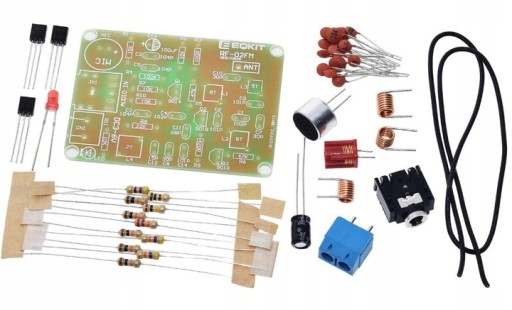

W komplecie wszystkie elementy potrzebne do montażu nadajnika.

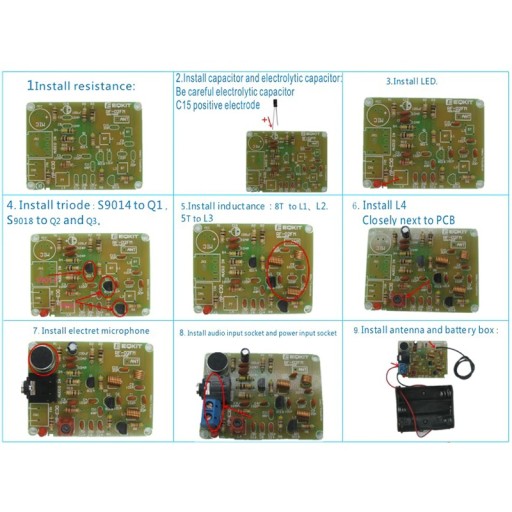

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja do pobrania pod kodem QR oraz linkiem poniżej:

https://drive.google.com/file/d/1mRfLtX_88jzxjkHplFio7-hFgH8z6Rsj/view?usp=sharing
