Minipianino Elektroniczne

Organki

układ  do własnoręcznego

montażu, wymaga lutowania.

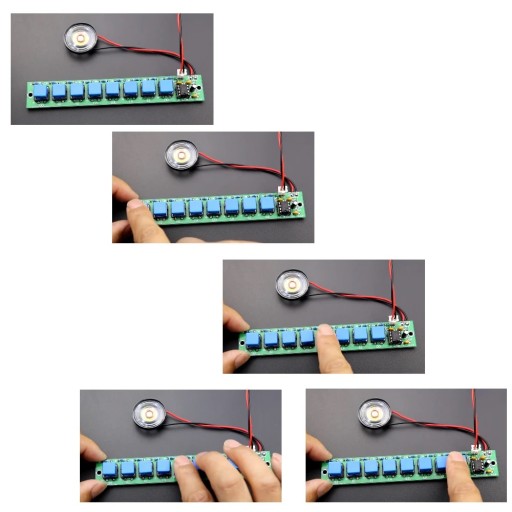

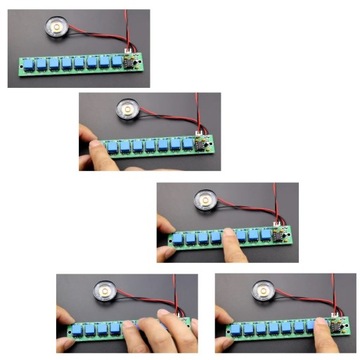

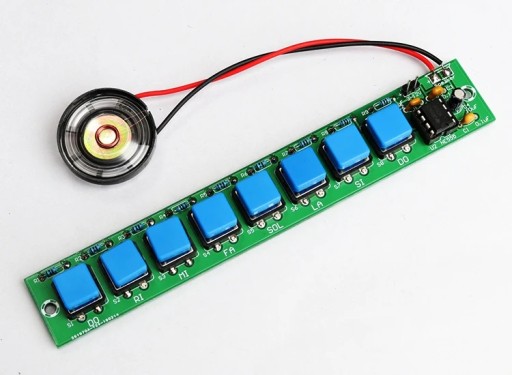

Każdy z klawiszy generuje odpowiedni ton zagrany przez głośnik.

Układ łatwy  czas montażu 1 godzina.

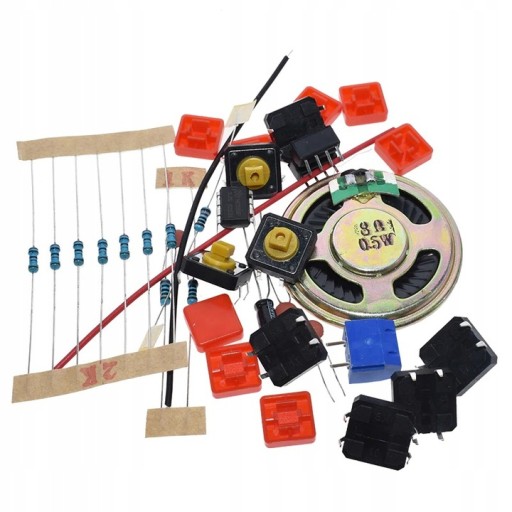

W zestawie wszystkie elementy potrzebne

do złożenia układu.

Napięcie zasilania 3V - 12V

Rezystor 2KΩ: R1, R2, R3, R4, R5, R6, R7, R8, R9

Kondensator monolityczny 0.1uF: C1, C2, C3

Kondensator elektrolityczny 10uF: C4

Nagłówek 2P: moc

12*12 przełączników dotykowych: S1, S2, S3, S4, S5, S6, S7, S8

12*12 kapturek przełącznika dotykowego (niebieski lub czerwony) x8

NE555: U2

8-gniazdo kołkowe: U2

Mały głośnik: LS1

Kabel głośnikowy x2

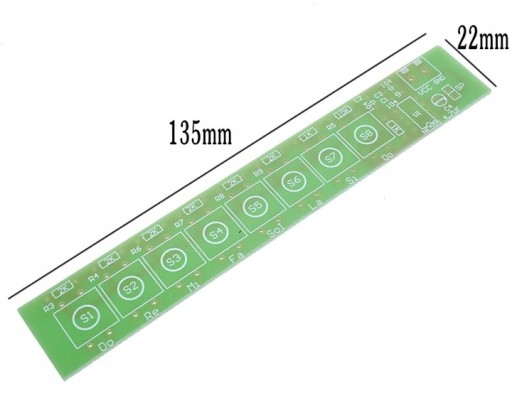

Rozmiar PCB: 140x22mm

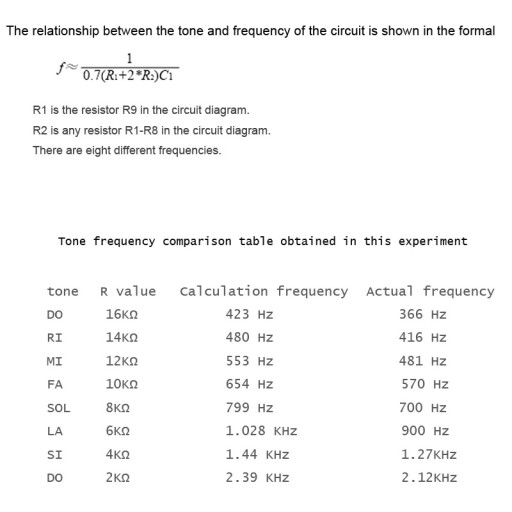

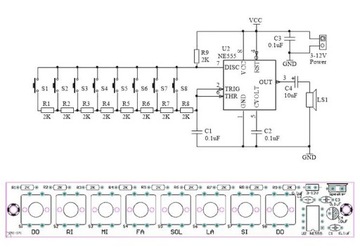

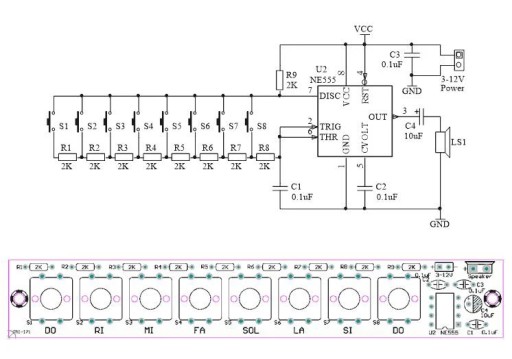

Obok wyjaśnienie działania układu i

uzyskania odpowiednich tonów poprzez

zastosowanie rezystorów.

Instrukcja:

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.
