Паяльная станция HOTAIR WEP 852D + коврик, флюс 223

Stacja lutownicza WEP 852D+ 2w1 hotair + grotówka ... wersja na kompresorze

+DODATKI

1. Topnik Flux 223 10cc do SMD i BGA
2. Mata silikonowa 33x21cm 11przegród

• Czytelne 2 wyświetlaczami LED
• Mocy 700W
• Automatyczne wychładzanie i wyłączenie HotAir po zakończonej pracy!!!
• Realny odczyt temperatury.
• Standardowy rozmiar dyszy 22mm. Dostępne około 50 modeli dysz.
• Dostępne około 90 modeli grotów typ 900M.

WEP jest wiodącym producentem lutownic ma ponad 80 modeli lutownic i stacji lutowniczych. Wszystkie dysze mają ten sam standard używany przez wielu producentów.

Co w zestawie:

• Stacja lutownicza WEP 852D+
• Podstawka na odłożenie kolby HotAir
• Kolba lutownicza 907A wraz z grotem (model T-I) - gotowa do pracy
• Podstawka do odłożenia kolby grotowej
• Gąbka w podstawce do czyszczenia grota
• Kabel zasilający
• Chwytak do podnoszenia układów

Komplet dysz:

• dysza okrągła o średnicy 5 mm
• dysza okrągła o średnicy 7 mm
• dysza okrągła o średnicy 9 mm

+DODATKI

1. Topnik Flux 223 do SMD i BGA
2. Mata silikonowa niebieska

Dodatki do stacji

Chwytak do IC SMD używany przy podnoszeniu gorących elementów ułatwia lutowanie i rozlutowywanie.

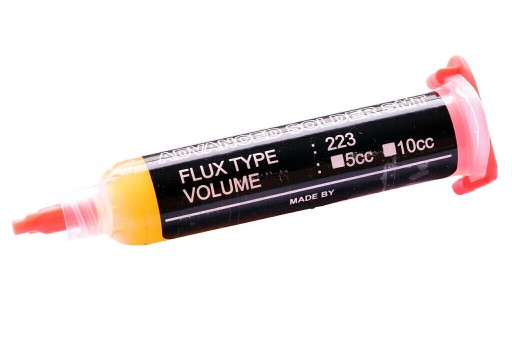

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Wysokiej jakości Mata ESD antystatyczna silikonowa z wyprofilowanymi 11 przegródkami poprawiająca komfort i bezpieczeństwo pracy w każdym serwisie

Topnik w żelu RMA-223 to bardzo dobrej jakości aktywny topnik do pracy ze  stacjami lutowniczymi z elementami takimi jak BGA, SMD. SOP, PLCC.

Topnik używany jest również do naprawy uszkodzonych kulek oraz do wlutowywania i wylutowawania np. układów BGA w telefonach komórkowych.

Topnik 223 jest typu NO CLEAN nie wymaga czyszczenia po procesie lutowniczym.

Niekorozyjny.

Topnik zawarty jest w strzykawce, dzięki czemu w łatwy sposób możemy nałożyć odpowiednią ilość topnika.

• Termoodporna do 530°C
• Elastyczna, powraca do pierwotnego kształtu
• Antypoślizgowa, nieprzylepna, izolacyjność
• 11 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów.
• Komfortowa i bezpieczna praca.
• Podkładka została wyposażona w linijkę o długości 24 cm
• Wymiary: 33x21cm

Przykładowe zastosowanie maty obok

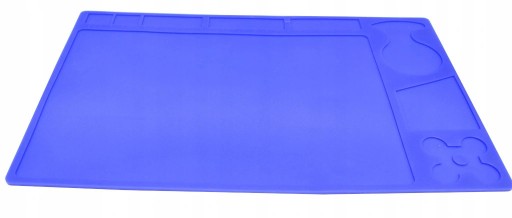

Wysokiej jakości MATA SERWISOWA używana w serwisach różnego rodzaju: GSM, elektronicznych, komputerowych.

Mata jest termoodporna do 530C, idealnie sprawdza się w trakcie prac lutowniczych.

Dzięki zastosowaniu silikonu mata jest elastyczna i nie ślizga się powierzchni i elementy wtrakcie prac serwisowych nie przemieszczają się.

Mata posiada 11 różnych oddzielnych przegródek, przeznaczonych do odkładania małych elementów, co podnosi komfort i bezpieczeństwo pracy.

Posiada również linijkę o długości 24cm.

Stacja WEP 852D+ to stacja lutownicza 2w1 na gorące powietrze, służąca do wylutowywania i wlutowywania układów elektronicznych np. BGA, SMD i itd. oraz stacja lutownicza grotowa o mocy 60W. Stacja posiada wbudowane dwa wyświetlacze LED informujący o nastawionej temperaturze gorącego powietrza oraz grotówki. Stacja posiada również płynna regulacje siły nadmuchu Hotair.

Stacja WEP 852D+ jest zaprojektowana antystatycznie ESD Safe co chroni elementy lutowane przed uszkodzeniem.

Szerokie zastosowanie i znikoma awaryjność urządzenia daje jej czołowe miejsce na rynku stacji lutowniczych.

Obydwa moduły stacji czyli grotówka i Hotair mogą pracować niezależnie od siebie. Stacja wyposażona jest dodatkowo w system automatycznego chłodzenia po zakończeniu pracy. W efektywny sposób wydłuża to żywotność elementu grzejnego. Dzięki dużej mocy 60W i szybkości nagrzewania stacja grotowa nadaje się obok lutowania ołowiowego do lutowania w technice bezołowiowej (lead free).

Stacja posiada solidną metalową obudowę. Wydmuch powietrza realizowany jest poprzez kompresor, dzięki temu mamy pewność długotrwałej, bezawaryjnej pracy ze stabilnością siły nadmuchu.

Stacja lutownicza WEP 852D+ charakteryzuje się:

• Zasilanie: 230 V AC ± 10%
• Realny odczyt temperatur
• Moc szczytowa całkowita: 700W
• Długość kabla zasilającego: 130cm
• Zasilanie elektroniki: Transformator
• System ESDSafe
• Realny odczyt temperatury: Tak
• Stabilizacja temperatury: Cyfrowa PID
• Wyświetlacz LED temperatury gorącego powietrza
• Wyświetlacz LED temperatury grota
• Wymiary: 285 x 190 x 137 (dł. x szer. x wys.)
• Waga: 3,3kg

SPECYFIKACJA HOTAIR:

• Moc szczytowa: 640W
• Napięcie zasilania grzałki: 230V AC
• Grzałka spiralna osadzona na rdzeniu ceramicznym ze zintegrowaną termoparą typ K
• Izolacja mikowa
• Typ wyświetlaczy: LED
• Płynna regulacja temperatury gorącego powietrza w zakresie od 100-500°C
• Stabilność temperatury (statyczna): ±1°C
• Długość przewodu kolby hotair: 90cm
• Źródło nawiewu: Kompresor
• Moc kompresora: 18W
• Generowane ciśnienie: 0,032MPa
• Wydajność: 32L/min
• Sterowanie: potencjometry jednoobrotowe

SPECYFIKACJA KOLBY GROTOWEJ:

• Moc szczytowa 60W
• Element grzejny o mocy 45W
• Napięcie zasilania grzałki: 24V AC
• Zakres regulacji temperatury: 100-500 °C
• Stabilność temperatury (statyczna): ±1°C
• Typ wyświetlaczy: LED
• Długość przewodu kolby: 80cm
• Grzałka: metalowa ze zintegrowaną termoparą typ K
• Rezystancja uziemienia grotówki:≤ 2 Ω
• Potencjał uziemienia grotówki: ≤ 2mV

• Czytelne Wyświetlacze LED
• Przyciski włączenia kolby i hotair
• Regulacja mocy nadmuchu za pomocą pokrętła
• Regulacja temperatury za pomocą pokręteł

UWAGA

• Czerwone śruby transportowe, odkręcić przy pracy lutownicy.
• UWAGA: NA CZAS TRANSPORTU ORAZ MAGAZYNOWANIA STACJA POSIADA WKRĘCONE OD SPODU ŚRUBY TRANSPORTOWE. PO OTRZYMANIU STACJI PRZED URUCHOMIENIEM, NALEŻY WYKRĘCIĆ ZAZNACZONE CZERWONĄ FARBĄ ŚRUBY.

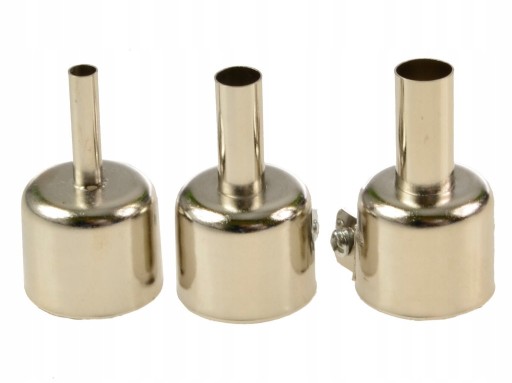

Komplet dysz:

• dysza okrągła o średnicy 5 mm
• dysza okrągła o średnicy 7 mm
• dysza okrągła o średnicy 9 mm

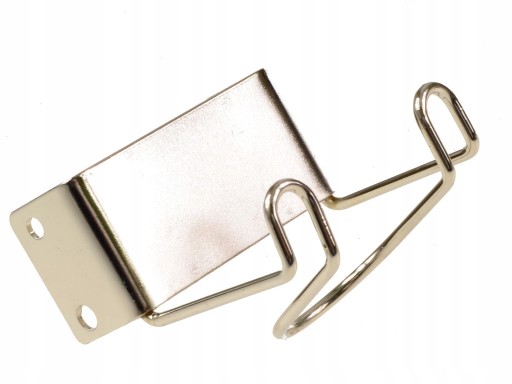

• Podstawka pod kolbę Hotair

Kolba grotowa o oznaczeniu 907A o mocy 45W 5pin

• Moc szczytowa 60W
• Element grzejny o mocy 45W

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewód drut podłączenie grzałki

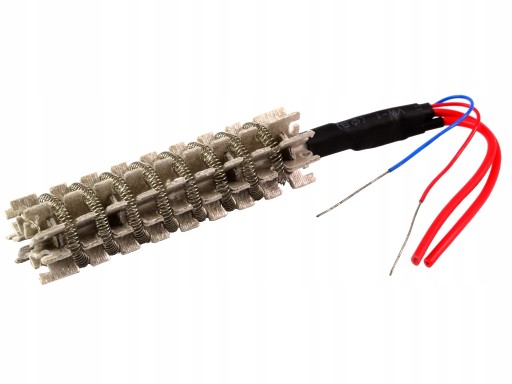

• Zdjęcie przedstawia budowę elementu grzejnego
• Grzałka z grubym drutem nawinięta na stelaż - dzięki temu brak jest możliwości przypadkowego zwarcia drutu poprzez delikatne puknięcie

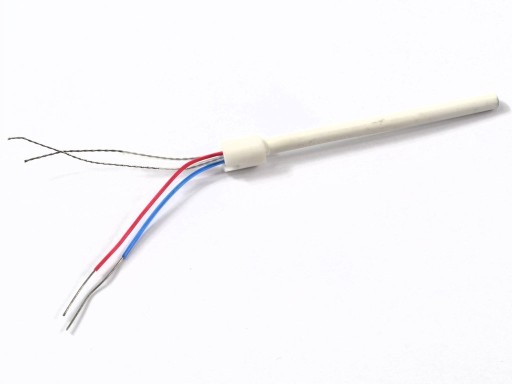

Podłączenie elementu grzejnego

• Przewody niebieski i czerwony do czujnika temperatury
• Przewody czerwone podłączenie grzałki

Do lutownicy WEP posiadamy około 90 typów grotów na innych aukcjach

Do lutownicy posiadamy około 50 typów dysz na innych aukcjach
