Aventos HF, центральная петля BLUM 78Z550T

AVENTOS HF zawias środkowy bez sprężyny 78Z5500T MB V50 NI

Ekonomiczny system zawiasów, który oferuje odpowiednie rozwiązanie do wielu sytuacji konstrukcyjnych. To sprawdzony od lat system kombinowanej techniki wsuwania i przekręcania.

• prosty i racjonalny montaż przez krótką drogę nasuwu
• wysoki komfort regulacji i równomierny układ
• zintegrowana blokada wyjęcia

Produkt marki BLUM

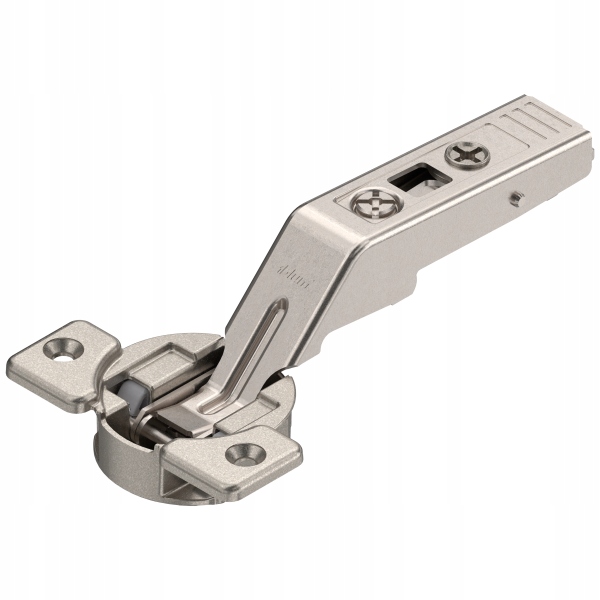

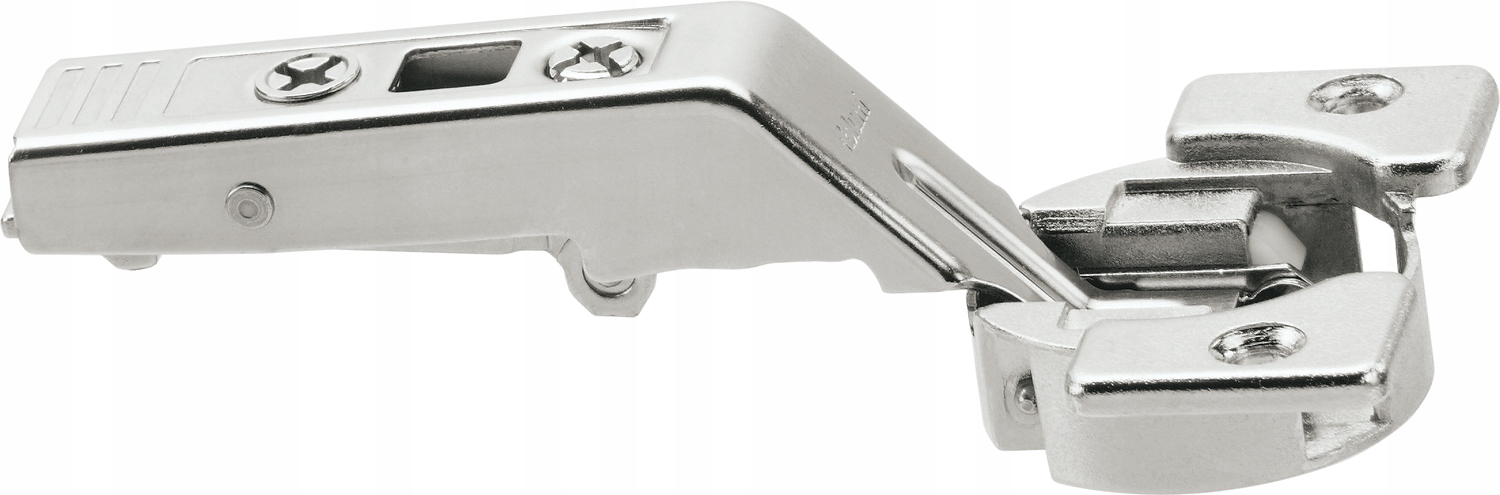

CLIP top Zawias środkowy do AVENTOS HF, uchylno-składanego 134°, bez sprężyny, puszka: na wkręty

Zakres dostawy:

- 1 zawias środkowy bez sprężyny 78Z5500T MB V50 NI

Do poprawnego działania zawiasu potrzebny jest prowadnik, dostępny na innych naszych aukcjach.

Najczęściej wybierane prowadniki to:

• BL prowadnik Clip na wkr. H-0mm 173L6100 MPL V500 NI, indeks 173L6100 V500
• BL prowadnik Clip prosty HF, HKS expando 177H3100E DUEPL V500 NI, indeks 177H3100E
• BL prowadnik Clip z Euro H-0mm 173L8100 MPL V500 NI, indeks 173L8100 V500

Dane techniczne:

• Rodzaje zastosowań: Zawias środkowy do AVENTOS HF, uchylno-składanego
• Kąt otwarcia: 134
• Mechanizm zamykania: bez sprężyny
• Rodzaj zaślepki: 90M2503
• Rodzaj zaślepki: 70.1503
• Materiał puszki: Cynkowa
• Powierzchnia puszki: niklowany
• Mocowanie puszki: na wkręty
• Szerokość kołnierza: 57
• Długość kołnierza: 20
• Wysokość kołnierza: 3
• Średnica nawiertu pod puszkę: 35
• Odległość między otworami: 45
• Niewspółśrodkowość nawiertów mocowania pod puszkę: 9.5
• Puszka – głębokość wiercenia: 12.6
• Min. wymiar wiercenia: 3
• Max. wymiar wiercenia: 6
• Ramię-rodzaj materiału: Stal
• Ramię-rodzaj powlekania: niklowany
• Wymiar kolizyjny (wys. ramienia zawiasu): 21
• Rodzaj regulacji bocznej: z wkrętem
• Regulacja boczna: +/- 2 mm
• Rodzaj regulacji głębokości: gwint ślimakowy
• Regulacja głębokości: + 1,5/- 3mm

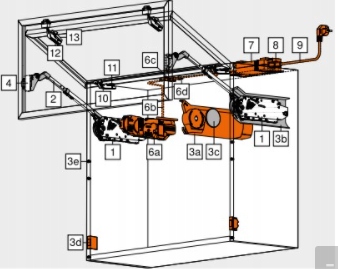

Oferowany produkt ma zastosowanie w pozycji numer 13
