ВЫТЯЖКА РЕШЕТКА ВЫХЛОПНАЯ ВЕНТС ГРМ 450 ЛЮВЕР

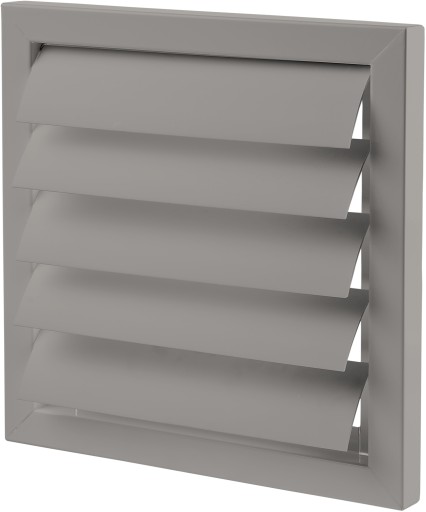

ZEWNĘTRZNA KRATKA WYWIEWNA Z ŻALUZJĄ GRAWITACYJNĄ

GRM 450 GR

GŁÓWNE CECHY:

• WYMIARY ZEWN. - 450 x 450 mm
• WYMIARY OTWORÓW MONTAŻ. - 386 x 386 mm
• MATERIAŁ ŻALUZJI - PCV W SZARYM KOLORZE
• RAMKA KRATKI - METALOWA POKRYTA POWŁOKĄ POLIMEROWĄ W KOLORZE SZARYM
• ŁATWY MONTAŻ I DEMONTAŻ
• ŻALUZJE AUTOMATYCZNE - UCHYLAJĄ SIĘ PODCZAS WYMUSZONEGO WENTYLATOREM WYRZUTU POWIETRZA, ZAPOBIEGAJĄ COFANIU SIĘ POWIETRZA
• RENOMOWANY PRODUCENT - VENTS-GROUP
• NIE ZMIENIA KOLORU
• ODPORNA NA WARUNKI POGODOWE I USZKODZENIA MECHANICZNE

WAŻNE: PRZY SILNYM WIETRZE I NIESPRZYJAJĄCYCH WARUNKACH POGODOWYCH (DUŻA RÓŻNICA CIŚNIEŃ WEWNĄTRZ POMIESZCZEŃ i NA ZEWNĄTRZ BUDYNKU) ŻALUZJE MOGĄ GENEROWAĆ HAŁAS PRZEZ ZAMYKAJĄCE SIĘ I OTWIERAJĄCE ŻALUZJE

OPIS

Kratki GRM mogą być stosowane jako wyrzutnie powietrza. Wykonane są z odpornego na warunki atmosferyczne PCV oraz metalu pokrytego warstwą polimerową odporną na warunki atmosferyczne i uszkodzenia mechaniczne. Odpowiednia konstrukcja żaluzji zapewnia przepływ powietrza tylko w jednym kierunku, a także szybki i prosty montaż. Kratka wyposażona jest w uchylne żaluzje , które otwierają się podczas wyrzutu powietrza wymuszonego przy pomocy wentylatora. Gdy wentylator nie pracuje, żaluzje są zamknięte, dzięki czemu zapobiega to cofaniu się powietrza do pomieszczenia. Kratki GRM można stosować na zewnątrz pomieszczeń na powierzchniach pionowych (ścianach).

Żaluzje GRM idealnie nadają się do stosowania w systemach wentylacji, klimatyzacji i rekuperacji jako wyrzutnie powietrza.

SCHEMAT DZIAŁANIA ŻALUZJI GRM

OZNACZENIA NA SCHEMACIE

I. Żaluzje zamknięte (ochrona przed cofaniem się powietrza - wentylator wyłączony)

II. Żaluzje otwarte (swobodny przepływ powietrza po włączeniu wentylatora)

WYMIARY ŻALUZJI

OZNACZENIA NA RYSUNKU

• L - 450 x 450 mm
• L1 - 400 x 400 mm
• L2 - wymiar otworów montażowych - 386 x 386 mm
• wewnętrzny rozmiar przekroju (przelotu powietrza) - 366 x 366 mm

DIAGRAM SPADKÓW CIŚNIEŃ i MOCY AKUSTYCZNEJ

OZNACZENIA NA DIAGRAMIE

• ΔP – spadek ciśnienia [Pa]
• V – prędkość znamionowa [m/s]
• LWAO – poziom mocy akustycznej dla przelotu powietrza 0,1 m2 [dB(A)]
