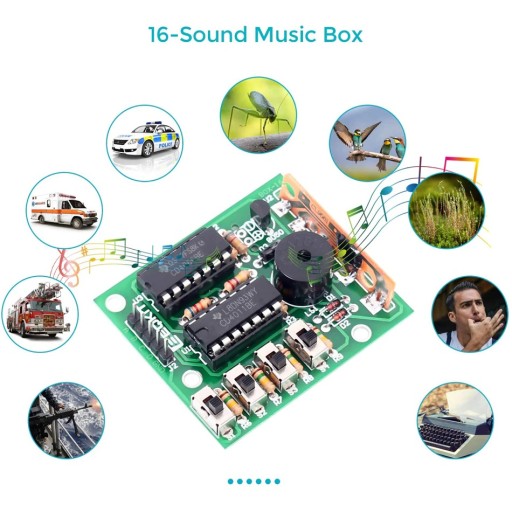

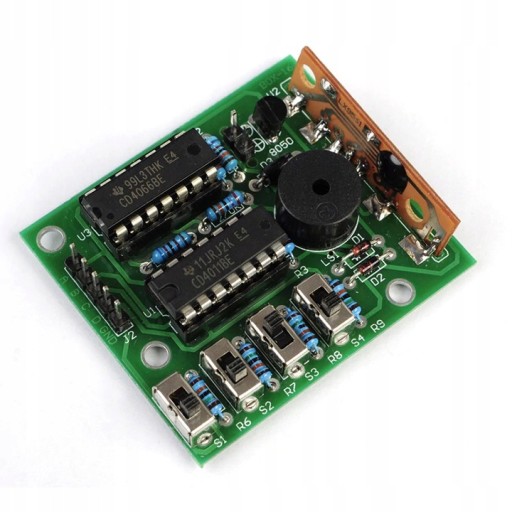

Электронная музыкальная шкатулка 16 DIY Набор для обучения пайке

Elektroniczna pozytywka

16 melodyjek

do własnoręcznego montażu, lutowania.

Poziom trudności średnio  Łatwy ( zwróć uwagę na połączenia z płytką prostopadłą brązową) czas montażu 2 godziny.

Napięcie robocze: 4.5-5 V

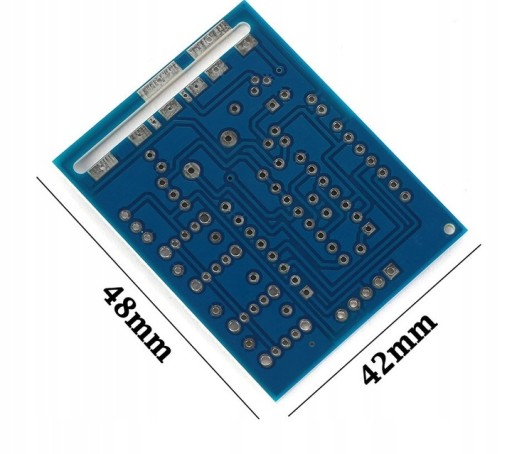

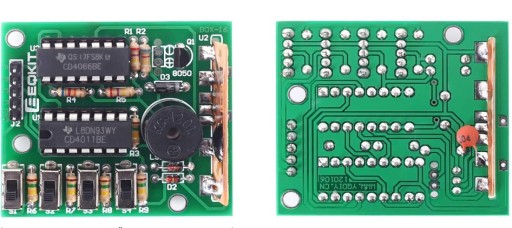

Rozmiar PCB: 48mm x 42mm

<<

<<

Instrukcja do pobrania po linkiem:

https://drive.google.com/file/d/1JeTkvq0e15twJUy3Pmq7SRNLUKtkIcNN/view?usp=share_link

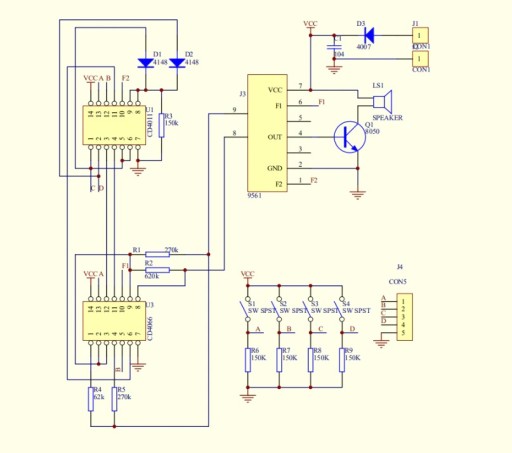

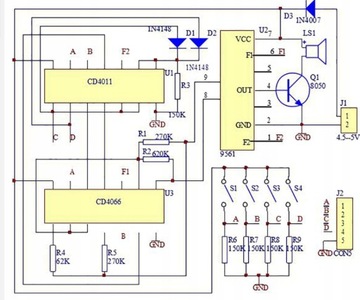

Tryby sterowania: ręczne kodowanie + kodowanie zewnętrzne

Kodowania (ABCD)

0000: głos karabinu maszynowego

0001: wóz strażacki sygnał

0010: głos karetki pogotowia

0011: głos samochodu

0100: dźwięk świerszczy

0101: alarm

0110: dźwięk sygnału elektronicznego

0111: koh

1000: owad

1001: gwizdek

1010: telegraf

1011: śpiew ptaków

1100: strzały

1101: samochód syreny

1110: dźwięk instrumentów basowych

1111: dźwięk samochodu wyścigowego

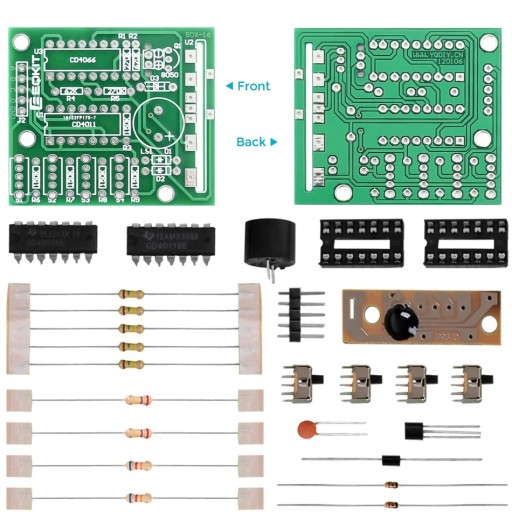

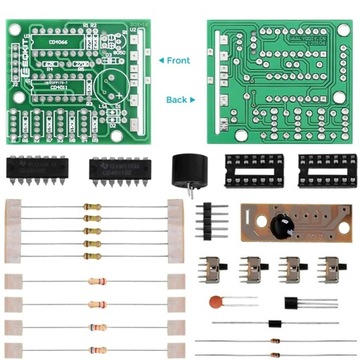

Instrukcja:

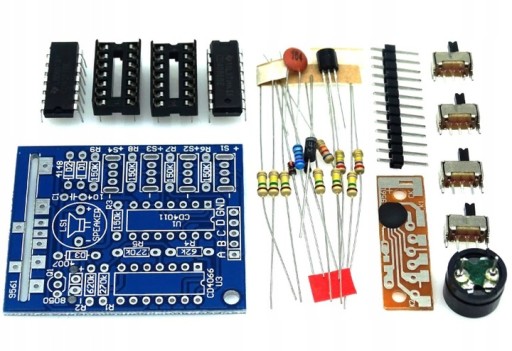

Układy mają nadrukowany schemat montażu na płytce. Trzeba zwrócić uwagę na biegunowość  w przypadku takich elementów jak kondensatory, diody, tranzystory. W przypadku diód Led dłuższa nóżka to plus +, większość elementów ma opisane parametry na obudowie. Rezystory mogą mieć oznaczenia paskowe ich oporność oraz tolerancję można odczytać za pomocą kalkulatorów dostępnych w internecie lub mierząc miernikiem.  Kolejność montażu zazwyczaj jest dowolna , w zależności od układu, montujemy najpierw najmniejsze elementy.

Instrukcja do pobrania pod

kodem QR lub linkiem:

https://drive.google.com/file/d/1JeTkvq0e15twJUy3Pmq7SRNLUKtkIcNN/view?usp=share_link
