ZESTAW TIG MAGNUM THF 201 PULS BUTLA PRZYŁBICA

ZESTAW DO SPAWANIA TIG DC  - MAGNUM THF 201 PULS

Metody spawania: TIG, MMA  |  Zasilanie: 230V  |  Prąd maksymalny: 200A  |  Cykl pracy: 60%  |  PULS

THF 201 PULS marki MAGNUM jest sprawdzonym od lat i uznanym na rynku urządzeniem inwertorowym wykonanym w technologii IGBT.

Ze względu na nieskomplikowaną obsługę i niezawodność jest to spawarka ciesząca się dobrą opinią przeznaczona do spawania prądem stałym metodą TIG oraz elektrodą otuloną (metoda MMA).

Urządzenie umożliwia spawanie stali węglowych i nierdzewnych, niklu, tytanu, miedzi beztlenowej, żeliwa. Sterowana elektronicznie płynna regulacja prądu spawania. Zasilanie jednofazowe 230V.

Zestaw zawiera:

• Spawarka MAGNUM THF 201 PULS
• Uchwyt spawalniczy TIG SR-26 4m
• Uchwyt elektrodowy MMA
• Przewód z zaciskiem masowym
• Zestaw części eksploatacyjnych do uchwytu
• Instrukcja obsługi w języku polskim
• Przyłbica automatyczna Sherman V3b
• Butla z gazem Argon
• Reduktor ZR-67 Ar/CO2 z rotametrem

PULSACJA PRĄDU SPAWANIA

Urządzenie THF 201P to świetne urządzenie oferujące funkcję pulsacji prądu spawania. Dzięki temu mamy wpływ na skupienie łuku i kształt spoiny a także możliwość spawania cienkich blach. Jest to funkcja podnosząca jakość i wygląd spoiny na wyższy poziom.

Spawanie z pulsacją to:

• Zmniejszenie energii liniowej łuku - zapobiega przepaleniu przy spawaniu cienkich materiałów
• Wysoka jakość i parametry tworzonych spoin
• Niezastąpiony podczas spawania "trudnospawalnych" materiałów jak stal nierdzewna
• Niższa energia liniowa łuku elektrycznego - zapobiega przepaleniu podczas spawania cienkich materiałów

PORĘCZNY I LEKKI

Połączenie niezawodności, funkcjonalności i kompaktowych wymiarów powoduje, że urządzenie MAGNUM THF 201P nie ma sobie równych w tej półce cenowej.

• Kompaktowe wymiary
• Niska waga - tylko 8,5 kg
• Solidna metalowa obudowa
• Rączka transportowa

Kombinacja parametrów fizycznych powoduje, że jest to idealne urządzenie również do pracy w terenie.

JONIZATOR HF - umożliwia bezstykowe zajarzenie łuku. Eliminuje to zanieczyszczenia spoiny wolframem z elektrody.

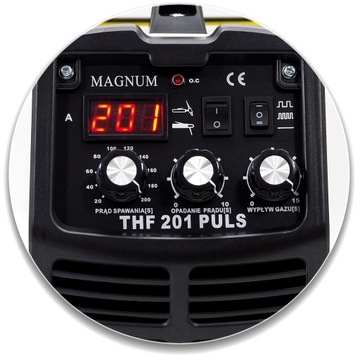

PRZEJRZYSTY PANEL PRZEDNI

Urządzenie wyposażone jest w przejrzysty panel umożliwiający ustawienie niezbędnych funkcji spawalniczych. Sprawdzi się zarówno przy spawaniu grubych materiałów jak i cienkich blach dzięki funkcji PULS.

• Prąd spawania
• Opadanie prądu
• Wypływ gazu
• Przełącznik metody TIG/MMA
• Przełącznik PULSU (spawanie TIG bez pulsu, TIG z pulsem o wysokiej częstotliwości, spawanie TIG z pulsem o niskiej częstotliwości)

SPAWANIE ELEKTRODĄ OTULONĄ

Urządzenie wyposażone jest w szereg funkcji ułatwiających spawanie metodą MMA (elektrodą tuloną):

ARC FORCE - funkcja regulująca dynamikę łuku spawalniczego. Stabilizuje go niezależnie od jego długości co wpływa na jakość spawania.

HOT START - "gorący start" - funkcja ułatwiająca rozpoczęcie spawania. W momencie zajarzenia łuku chwilowo zwiększany jest prąd spawania w celu rozgrzania materiału i elektrody w miejscu styku oraz właściwego ukształtowania przetopu i lica spoiny w początkowej fazie spawania.

ANTI STICK - funkcja ułatwiająca oderwanie elektrody od materiału bez ryzyka porażenia wzroku. Polega na krótkiej redukcji prądu w momencie zwarcia.

TECHNOLOGIA IGBT

Podstawą budowy układu przetwarzania energii elektrycznej spawarki są układy elektroniczne wykonane w technologii IGBT umożliwiające pracę w zakresie częstotliwości powyżej 200 kHz. Spawarki wyposażone są w układ kompensacji napięcia zasilania, co umożliwia ich eksploatację przy wahaniach napięcia w sieci zasilającej do 10%.

Źródło prądu wyposażone jest w termiczny, samoczynny wyłącznik przeciążeniowy. Gdy temperatura spawarki będzie zbyt wysoka, zabezpieczenie odłączy prąd spawania i zapali się dioda sygnalizująca przegrzanie. Po opadnięciu temperatury nastąpi automatyczny reset wyłącznika.

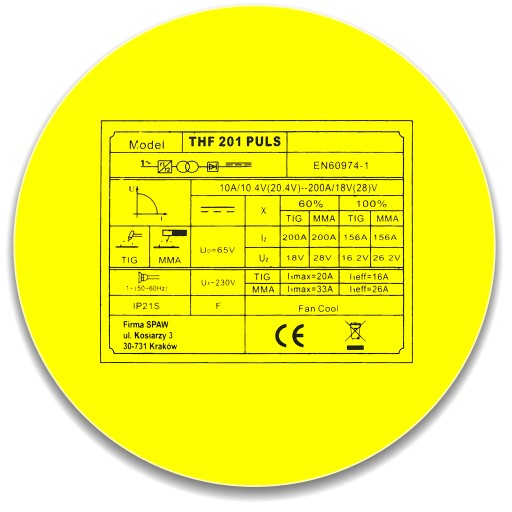

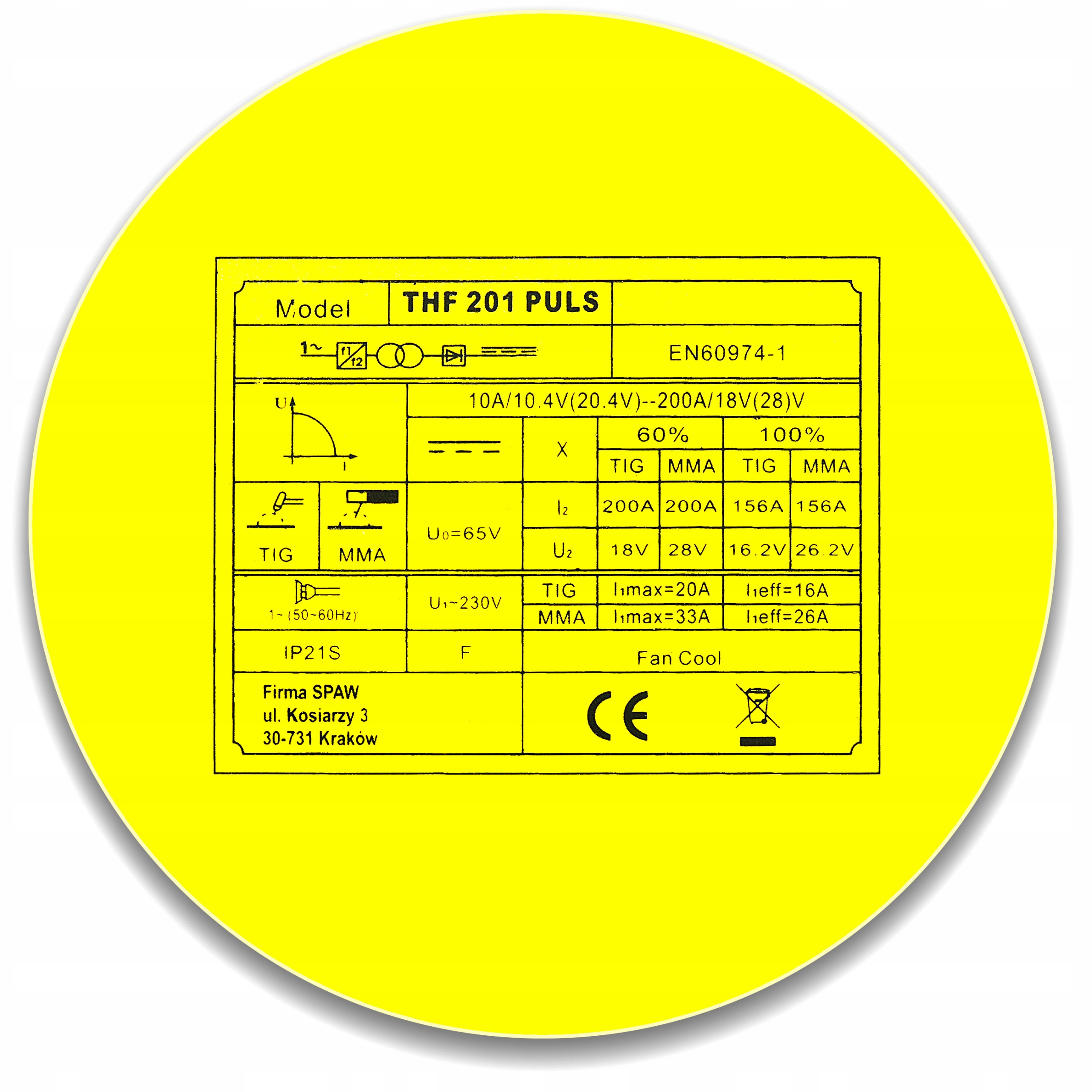

DANE TECHNICZNE

• Zasilanie: 230V / 50 Hz
• Prąd spawania TIG: 20 - 200 A
• Prąd spawania MMA: 20 - 200 A
• Średnia elektrody MMA: 1,6 - 4,0 mm
• Sprawność: 60%
• POST-GAS: 0 - 15 s
• Regulacja czasu opadania prądu:  0 - 10 s
• Pobór mocy: 5,6 kW
• Zakres regulacji: płynny
• Zabezpieczenie obudowy: IP21
• Zabezpieczenie zasilania: 25 A
• Chłodzenie: wentylator
• Napięcie biegu jałowego: 56 V
• Wymiary: 390 x 155 x 240 mm
• Waga: 8,5 kg

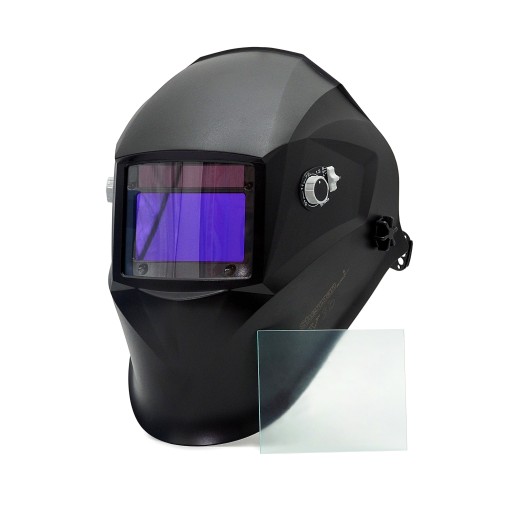

RZYŁBICA AUTOMATYCZNA SHERMAN V3

Automatyczny filtr zaciemniający po zajarzeniu łuku samoczynnie zmienia się z jasnego na ciemny, a po zakończeniu spawania ponownie staje się jasny. Posiada możliwość regulacji stopnia zaciemnienia od 9 do 13 wg DIN. Posiada zewnętrzne pokrętło, które umożliwia płynną regulację czułości reakcji fotoczujników na intensywność łuku podczas spawania metodami MIG lub TIG a także dwupozycyjną regulację czasu opóźnienia przełączania stanu ciemny/jasny w zakresie 0,25 - 0,8 s. Posiada również funkcję szlifowania.

Przyłbica V3b posiada niezwykle zaawansowane, komfortowe i ergonomiczne nagłowie, umożliwiające idealne dopasowanie oraz pełną regulację położenia przyłbicy. Specjalny system odchylania zmienia środek ciężkości przyłbicy względem głowy spawacza. Przyłbica posiada certyfikat europejski CE.

SPECYFIKACJA TECHNICZNA

• Zakres zaciemnienia: 9 -13 wg DIN
• Czas przełączania - jasny/ciemny [s]: 1/20000
• Czas przełączania - ciemny/jasny [s]: 0,3 - 0,9 (skokowe)
• Regulacja czułości: Płynna
• Spawanie/Szlifowanie: TAK/TAK
• Ilość fotoczujników: 4
• Pole widzenia [mm]: 98 x 55
• Ochrona UV/IR: 16 wg DIN
• Zaciemnienie w stanie jasnym: 4 wg DIN
• Klasa optyczna filtra: 1/1/1/1
• Zasilanie: Fotoogniwo
• Włączanie/wyłączanie: Automatyczne
• Temperatura pracy [°C]: -5 ÷ +55
• Masa [kg]: 0,506

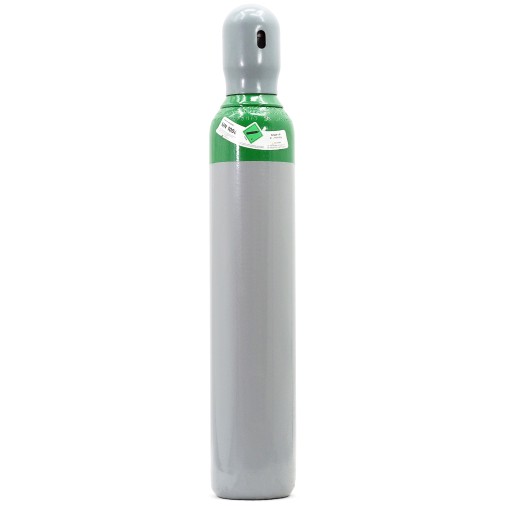

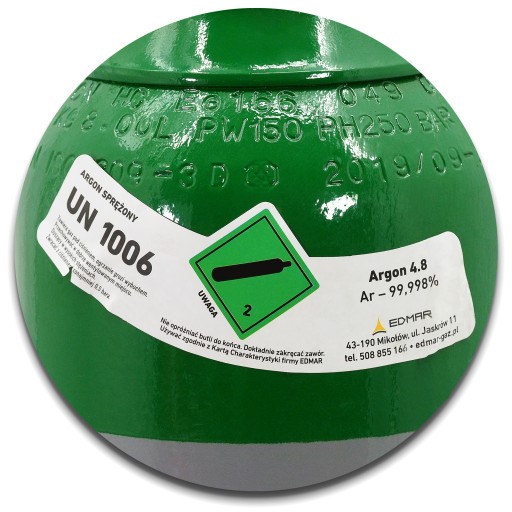

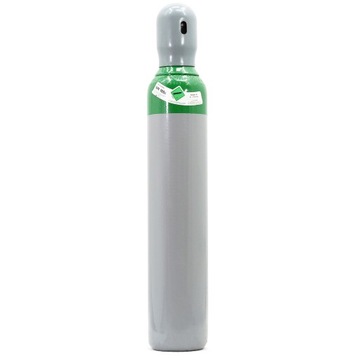

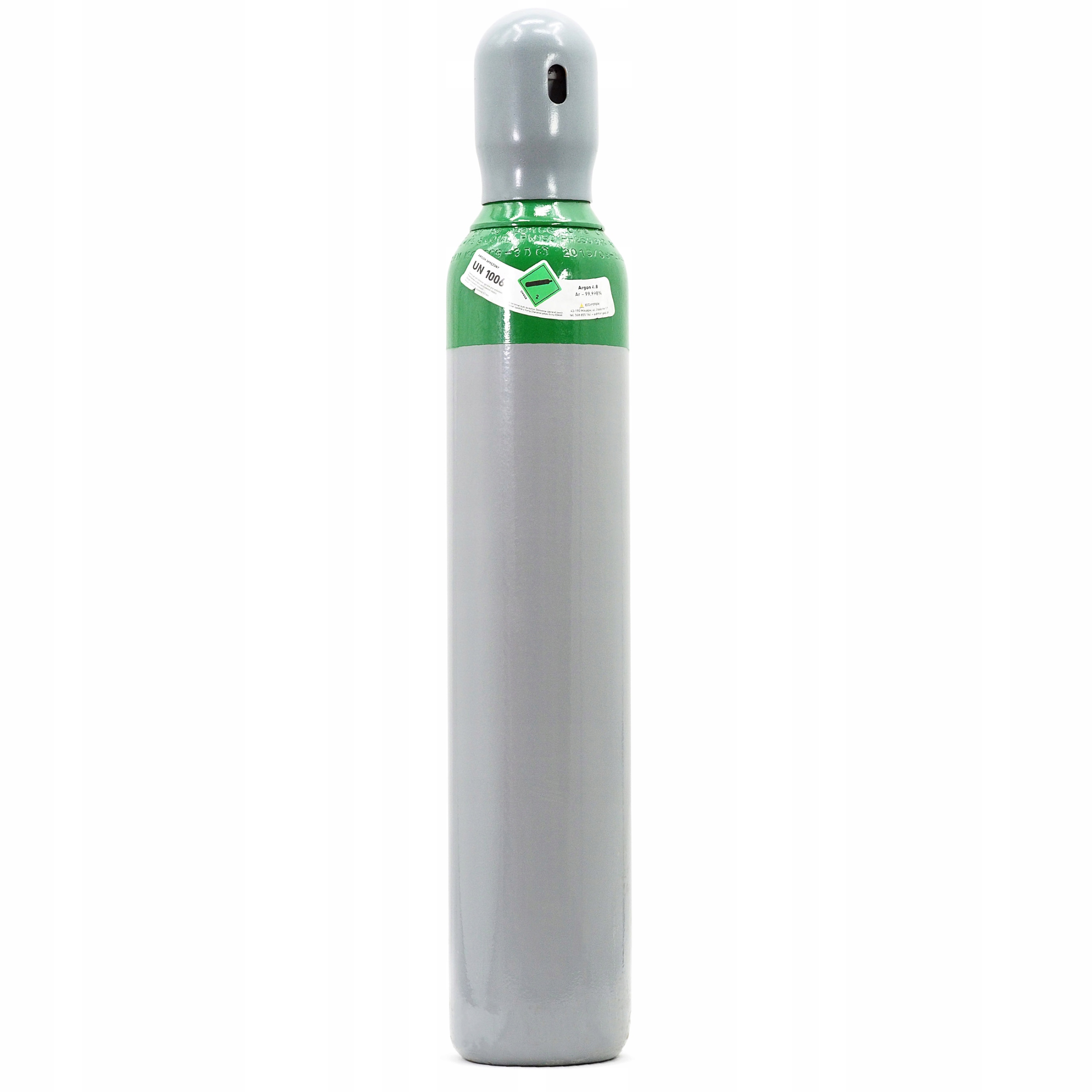

BUTLA Z GAZEM ARGON

Butla Ar zawiera 8l (1,5 m3) wysokiej jakości Argonu  przeznaczonej do spawania MAG w osłonie gazów ochronnych. Butle 8l posiadają kołpak ochronny zabezpieczający zawór. Butla i zawór wykonane są zgodnie z normą EN 1964: 1999, i posiadają znak zgodności π (pi) z wymogami ADR/RID. Butla jest pełna, fabrycznie nowa, z 10 letnią legalizacją.

SPECYFIKACJA BUTLI ARGON:

• Pojemność: 8 litrów
• Max ciśnienie robocze: 150 bar
• Ilość gazu: 1,5 m3
• Średnica: 136 mm
• Wysokość: 820 mm
• Masa: 15 kg

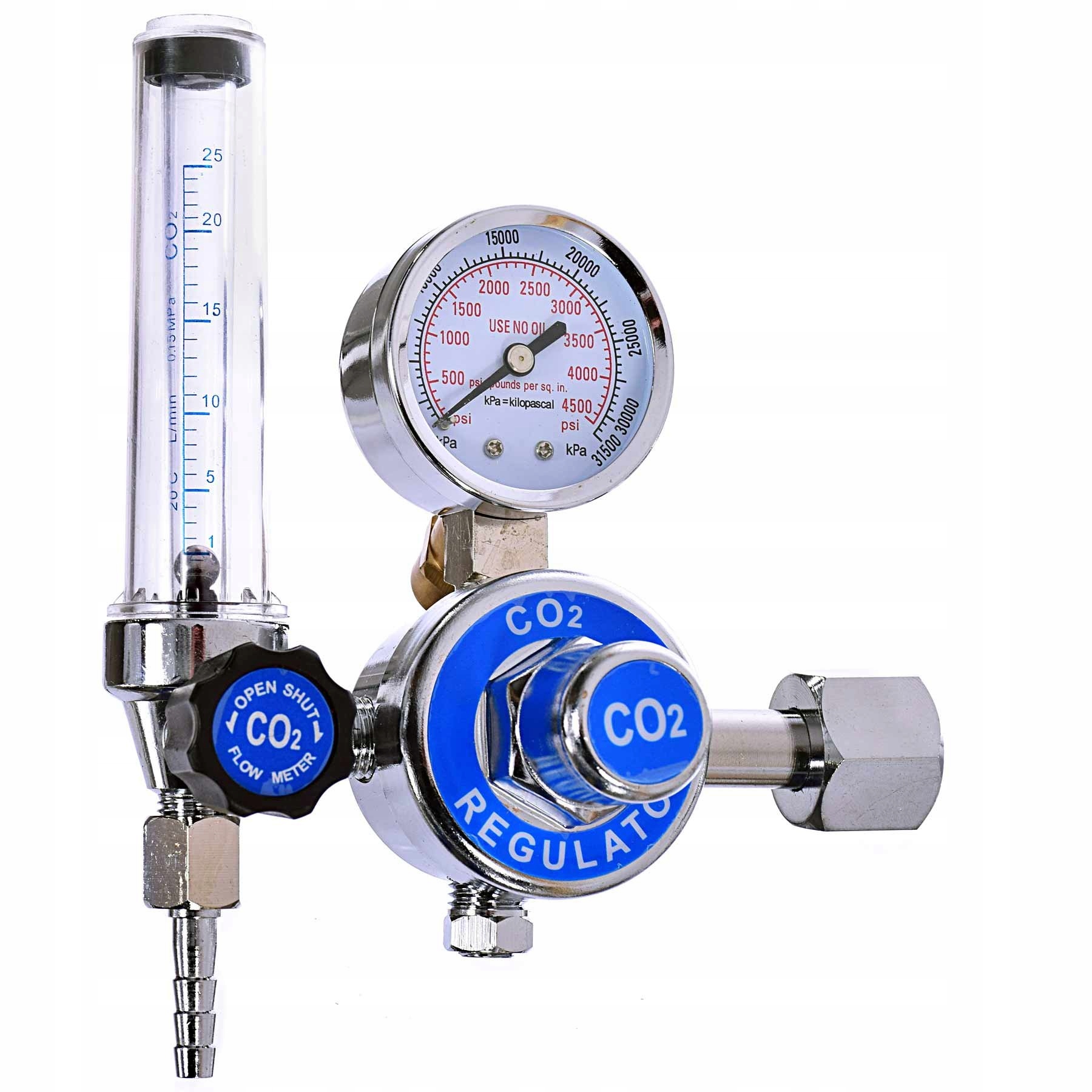

REDUKTOR Z ROTAMETREM CO2/ARGON

Reduktor z rotametrem mierzącym ilość gazu przepływającego w czasie. Stosowany jest w spawalnictwie do spawarek mig, mag, tig oraz w akwarystyce do dozowania powietrza.

• Maksymalne ciśnienie ustawione na stałe: 3 bar
• Płynna regulacja wypływu gazu bez względu na ciśnienie w butli
• Płynna regulacja CO2, umożliwia precyzyjne ustawienie (rotametr pozwala ustawić bardzo dokładnie wypływ gazu nawet pojedyncze bąbelki)
• Precyzyjny zawór iglicowy
• Odczyt przepływu widoczny na rotametrze
• Odczyt ciśnienia w butli widoczny na manometrze
• Wyraźna tarcza manometru
• Manometr ciśnienia w butli do 300 bar
• Bardzo solidna konstrukcja
• Chromowana powierzchnia

Dane techniczne:

• Rodzaj gazu: dwutlenek węgla / argon / powietrze
• Max ciśnienie wlotowe bar/MPa: 200/20
• Max ciśnienie wylotowe bar/MPa: 4/0,4
• Znamionowa przepustowość: 25 l/min
• Gwint nakrętki na wylocie (końcówka węża): 6,3 mm - Fi 8mm
• Gwint nakrętki na wlocie (od butli): GW 1/4
• Masa: 0,9 kg
• Wymiar opakowania: 19 x 17 x 10 cm
• Nr. Katalogowy: ZR-67
