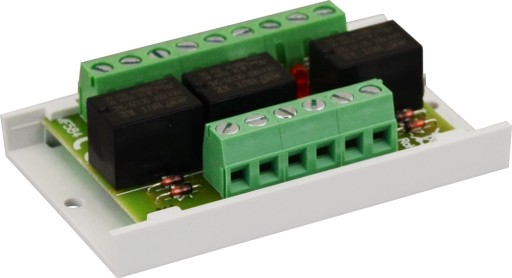

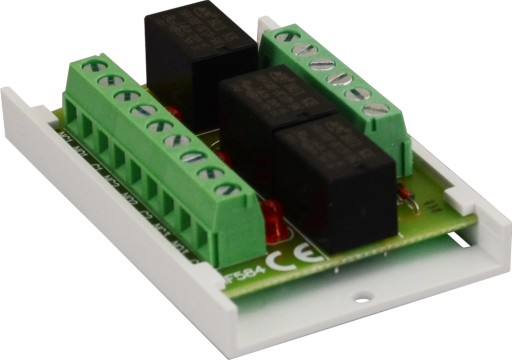

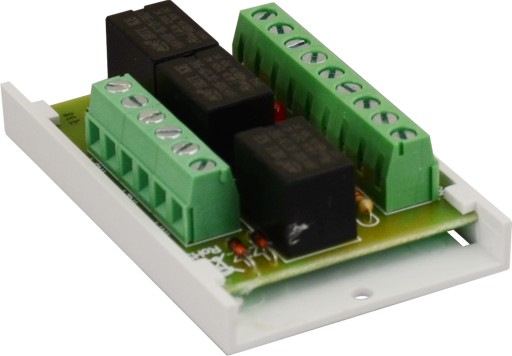

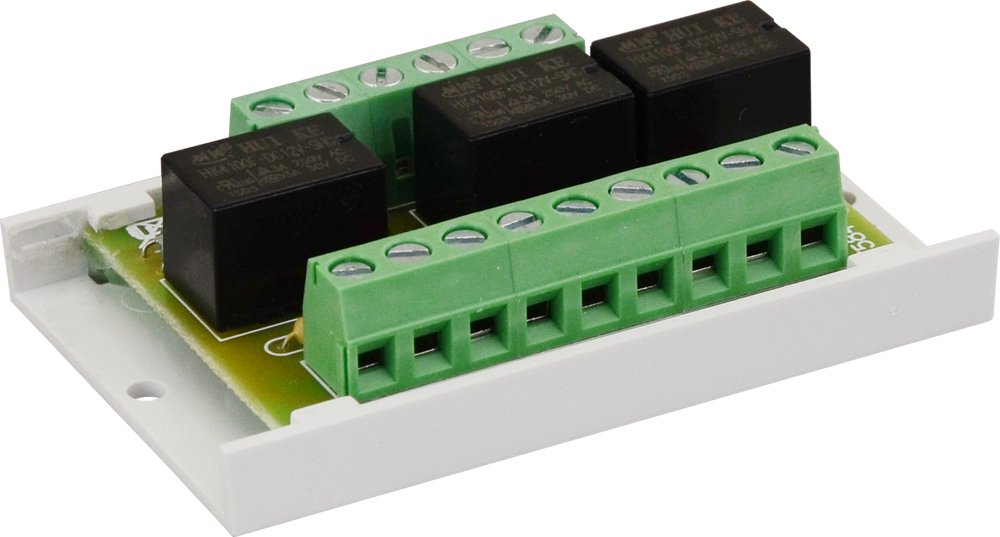

AWZ528 Релейный модуль 3xНЗ/НО 50В

AWZ528 - PU3 moduł przekaźnikowy

3x REL-C/NO/NC, 1A@30VDC/50VAC

Moduł przekaźnikowy PU3 (AWZ528) przeznaczony jest do stosowania w instalacjach niskonapięciowych. Służy do sterowania, sygnalizowania stanów np. w systemach alarmowych, kontroli dostępu. Może być stosowany do sterowania urządzeniami o dużym poborze prądu poprzez wyjścia OC systemów alarmowych. Ponadto zapewnia separację galwaniczną sygnałów, źródeł zasilania w stosunku do wyjść modułu. Moduł jest przystosowany do podłączenia przewodów o maksymalnym przekroju 1mm² .

PARAMETRY TECHNICZNE

• Napięcie zasilania cewki 10÷14 V DC (-/+5%)
• Prąd sterowania cewki 17 mA @12 V DC
• Rezystancja cewki 720Ω (-/+10%)
• Moc cewki 200 mW
• Ilość przekaźników 3
• Napięcie styków przekaźnika 30 V DC / 50 V AC max.
• Prąd styków przekaźnika (obciążenie rezystancyjne) 1 A max.
• Czas załączenia/wyłączenia 10 ms/5 ms (-/+5%)

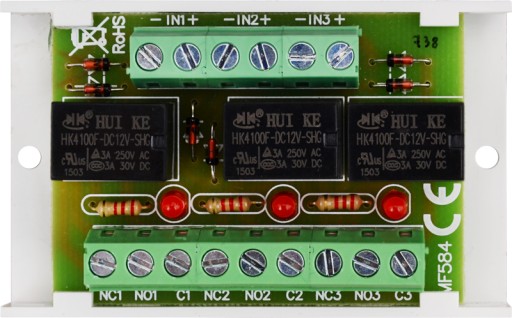

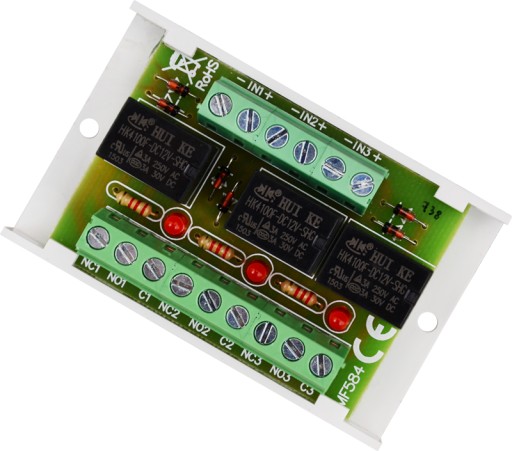

• Sygnalizacja optyczna diody LED czerwone L1÷L3 - stan załączenia przekaźnika
• Warunki pracy II klasa środowiskowa, -10°C ÷ 50°C
• Wymiary 70 x 43 x 40 (WxHxD) [mm]
• Montaż Listwa montażowa z taśmą przylepną, wkręty montażowe x2 (otwory fi=3mm)
• Złącza Ф0,41÷1,29 (AWG 26-16) 0,2 ÷ 1 mm²
• Deklaracje, gwarancja CE, 2 lata od daty produkcji
• Waga netto/brutto 0,04kg / 0,060kg
