РЕТРАНСМИТЕР СИГНАЛА ZAMEL REP-21 250 м EXTA LIFE

RETRANSMITER SYGNAŁU 250m EXTA LIFE

ZAMEL REP-21

Retransmiter REP-21 zwiększa zasięg działania urządzeń pracujących w systemie EXTA LIFE. Dotyczy to zarówno komunikacji pomiędzy: odbiornikami, czujnikami i nadajnikami a kontrolerem EFC-01 oraz bezpośredniej komunikacji pomiędzy nadajnikami radiowymi a odbiornikami systemu EXTA LIFE (bez kontrolera). Pojedynczy retransmiter zwiększa zasięg działania o około 250 m w terenie otwartym. Urządzenie zasilane jest napięciem 230 V AC i przeznaczone jest do montażu w puszkach instalacyjnych Ø60.

Dane techniczne:

• Znamionowe napięcie zasilania: 230 V AC
• Częstotliwość znamionowa: 50 / 60 Hz
• Znamionowy pobór mocy (na czuwaniu): 0,5 W / 6 mA
• Transmisja: radiowa – pasmo ISM 868,50 MHz
• Sposób transmisji: dwukierunkowa - 9600 bps
• Kodowanie: algorytm oparty o klucz 128 bitowy
• Zasięg działania: do 250 m w terenie otwartym
• Sygnalizacja optyczna (transmisja/programowanie): tak - dioda LED RGB
• Maksymalna ilość sparowanych urządzeń: 32
• Liczba zacisków przyłączeniowych: 2 (przewody o przekroju do 2,5 mm2)
• Mocowanie obudowy: puszka instalacyjna Ø60 mm
• Temperaturowy zakres pracy: -10 do +55 °C
• Stopień ochrony obudowy: IP20
• Klasa ochronności: II
• Wymiary: 47,5 x 47,5 x 20 mm
• Waga: 0,025 kg
• Zgodność z normami: PN-EN 60669, PN-EN 60950, PN-EN 61000

Cechy:

• znamionowe napięcie zasilania 230 V AC,
• współpraca z elementami systemu EXTA LIFE (kontroler, odbiorniki, nadajniki, czujniki),
• zwiększenie zasięgu do 250 m w terenie otwartym,
• łatwa i intuicyjna obsługa z poziomu aplikacji,
• montaż w puszkach instalacyjnych Ø60 mm,
• możliwość zdalnej aktualizacji oprogramowania.

Budowa:

1. Zaciski zasilające L, N
2. Antena
3. Dioda sygnalizacyjna - RGB (odbiór / nadawanie / status)
4. Przycisk programowania

Uwagi dotyczące instalacji

Podstawowym zadaniem retransmitera REP-21 jest zwiększenie zasięgu działania urządzeń pracujących w obrębie systemu EXTA LIFE. Skuteczność jego działania w dużej mierze zależy od miejsca i sposobu jego instalacji. Retransmiter REP-21 przeznaczony jest do montażu w puszkach instalacyjnych Ø60. Podczas montażu należy zwrócić szczególną uwagę na ułożenie anteny drutowej.

EXTA LIFE - Opis systemu

Inteligentny dom EXTA LIFE to propozycja systemu umożliwiającego komfortowe, bezprzewodowe sterowanie domowymi instalacjami oświetlenia, ogrzewania, rolet oraz napędów bram. Dzięki dwukierunkowej komunikacji radiowej użytkownik w dowolnym momencie może sprawdzić instalacji, otworzyć bramę, włączyć światło lub opuścić rolety okienne.

Transmisja pomiędzy elementami systemu prowadzona jest w paśmie ISM 868 MHz z kodowaniem opartym o klucz 128 bitowy. Takie rozwiązanie gwarantuje wysoki poziom bezpieczeństwa transmisji. Duży zasięg działania sięgający 300 m w terenie otwartym zapewnia poprawną pracę systemu EXTA LIFE w domach, a także biurach.

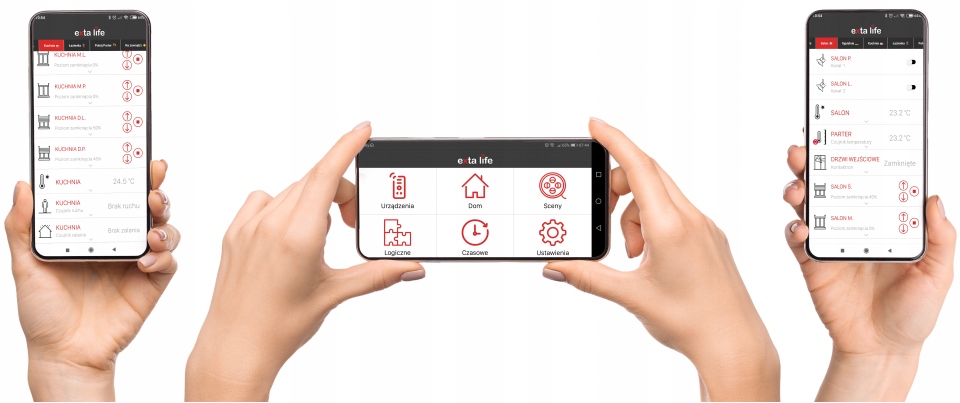

Aplikacja mobilna Android i iOS

System EXTA LIFE nastawiony jest głównie na zarządzanie odbiornikami z poziomu urządzeń mobilnych z systemem Android oraz iOS.

System nastawiony jest na maksymalne uproszczenie procesu instalacji i konfiguracji. Sterowanie z poziomu aplikacji zostało zaprojektowane w taki sposób, aby proces zarządzania był sprawny i intuicyjny. EXTA LIFE idealnie nadaje się do sterowania pracą urządzeń elektrycznych w instalacjach domowych i biurowych

Obejmuje grupę współpracujących ze sobą urządzeń takich jak:

• nadajniki
• odbiorniki
• czujniki
• kontroler

System EXTA LIFE jest integralny i kompatybilny z systemem EXTA FREE co znacznie poszerza możliwości konfiguracji inteligentnego domu.

Czym wyróżnia się system Exta Life?

Tym, co wyróżnia system na tle innych rozwiązań jest szeroka gama nadajników, puszkowych, modułowych, pilotów, oraz klawiszy 2 i 4 kanałowych. Dodatkowym atutem z punktu widzenia użytkownika jest proste sterowanie z użyciem częstotliwości 868MHz, oraz długa żywotność baterii. Dwukierunkowa komunikacja pomiędzy kontrolerem a odbiornikami, pozwala na błyskawiczne uzyskanie informacji na temat np. zamknięcia okien/drzwi, poziomu otwarcia rolet zewnętrznych, czy też stanu włączenia poszczególnych urządzeń.

Przykładowe możliwości systemu Exta Life

Sterowanie oświetleniem:

Sterowanie oświetleniem to szereg możliwości począwszy od zwykłego włącz/wyłącz, poprzez sceny świetlne, aż po całą gamę możliwości automatycznego sterowania oświetleniem zgodnie z zaprogramowanymi funkcjami.

Sterowanie ogrzewaniem:

Regulowanie temperatury w pomieszczeniach, które odbywa się przy udziale nadajników klawiszowych. Użytkownik ma możliwość przypisania określonej temperatury ogrzewania czy też klimatyzacji do konkretnych pomieszczeń. Co więcej, istnieje możliwość zaprogramowania systemu tak, żeby zmieniał wartości w określonych godzinach lub dniach tygodnia.

Sterowanie bramami wjazdowymi:

W EXTA LIFE możliwe jest sterowanie bramą za pomocą telefonu komórkowego. Zdalnie można uruchomić mechanizm otwierania bramy wjazdowej na posesję lub rozpocząć otwieranie bramy garażowej.

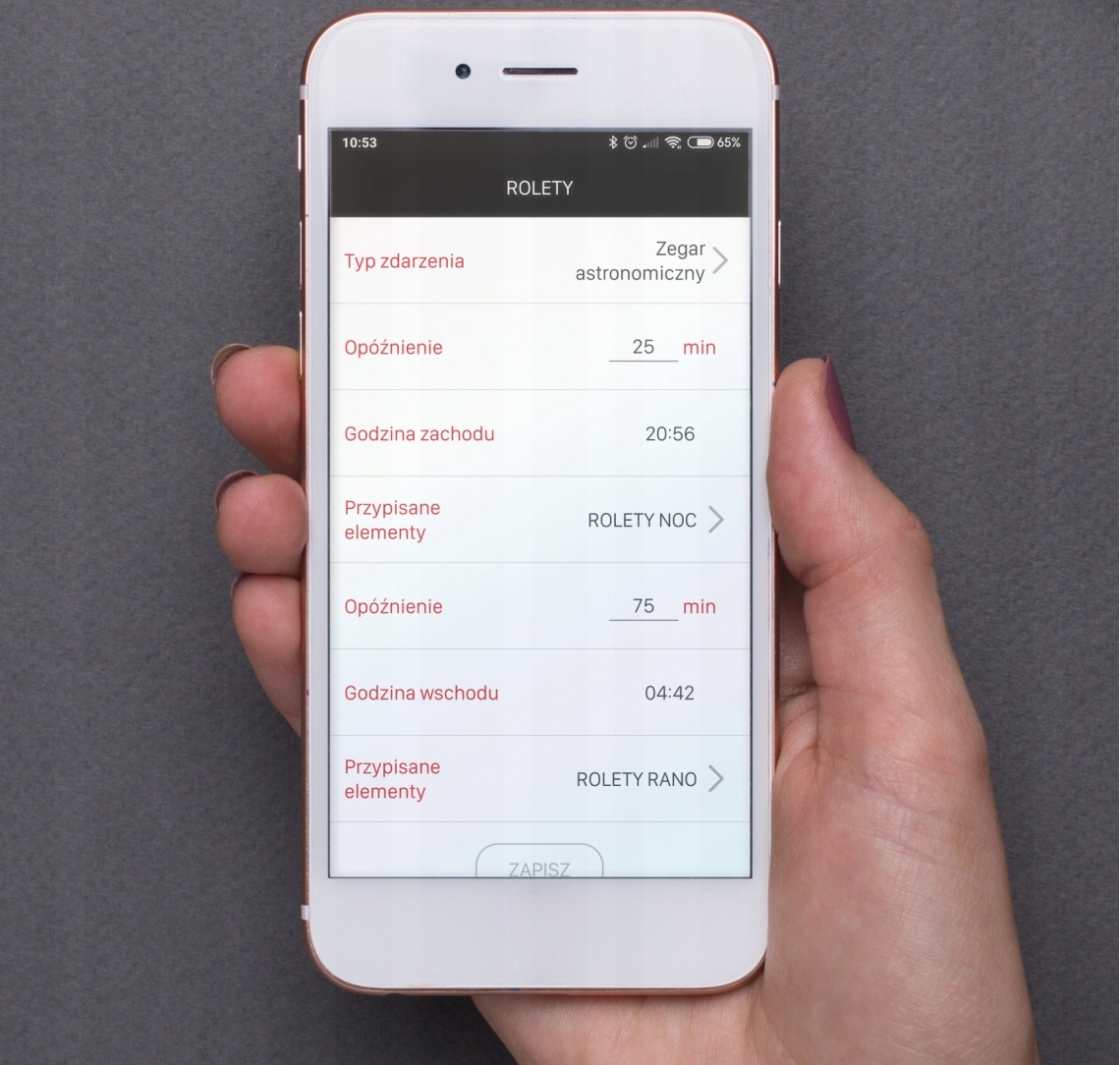

Sterowanie roletami:

Aplikacja umożliwia zarządzanie roletami z podziałem na poziomy i pomieszczenia budynku. Ikony widoczne w aplikacji pozwalają na opuszczanie/podnoszenie wszystkich rolet jednym kliknięciem. Opcja zaprogramowania funkcji czasowych umożliwia użytkownikom systemu sterowanie roletami zgodnie z zadanym harmonogramem.

Korzyści z posiadania systemu EXTA FREE

Komfort i oszczędność czasu

• Inteligentna instalacja wspiera działania użytkownika poprzez automatyczne sterowanie domem pozwalając mu zaoszczędzić czas. Nadajniki radiowe to komfort sterowania z każdego miejsca.

Oszczędność energii

• EXTA FREE optymalizuje sterowanie oświetleniem oraz ogrzewaniem dając wymierne korzyści finansowe.

Bezpieczeństwo

• Dzięki zastosowaniu czujników ruchu, kontaktronowych oraz zalania inteligentna instalacja EXTA FREE czuwa nad bezpieczeństwem domowników.

O producencie:

Firma ZAMEL jest polską, rodzinną firmą z siedzibą w Pszczynie. Od ponad 30 lat działa na rynku branży elektrotechnicznej, dynamicznie się rozwijając. Podstawą ich działania jest zapewnienie najwyższej jakości produktów i standardu obsługi klienta, priorytetem – jego zadowolenie. Jakością, ceną i nowoczesnym wzornictwem produktów wygrywają z silnymi konkurentami zagranicznymi, promując jednocześnie polskie produkty i całkowicie polski kapitał za granicą.
