Moduł sterownika świateł dziennych MSD-20H

Sterownik MSD-20H służy do ograniczenia jasności świecenia, świateł drogowych / halogenów.

( wykorzystanie świateł do jazdy dziennej ).

Regulacja od 5% do100% jasności świecenia.

Wersja sterowania żarówek: + 12V ( plusem )

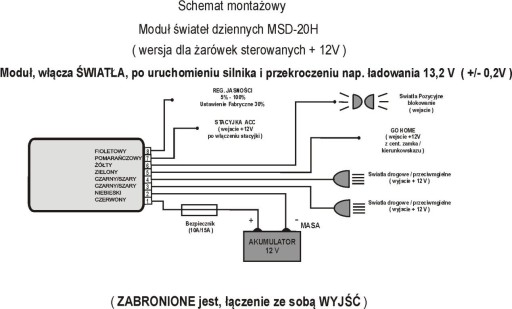

UWAGA: Podłączenie do żarówek sterownych minusem ( masą ) spowoduje uszkodzenie modułu i utratę gwarancji. Podłączenie lub zwarcie czarnych przewodów do minusa ( masy ), powoduje uszkodzenie modułu.

Moduł sterownika świateł MSD-20H został wykonany, na mikroprocesorze firmy MICROCHIP.

Elementami wykonawczymi są tranzystory dużej mocy MOSFET, renomowanych producentów.

Zastosowanie elementów najwyższej jakości, powoduje iż moduł pracuje stabilnie i się nie grzeje.

Moduł MSD-20H służy do automatycznego włączania świateł drogowych lub halogenów, ze zmniejszoną mocą świecenia i używania ich, jako świateł dziennych.

Moduł realizuje następujące funkcje:

1 Zmiana jasności świecenia świateł ( programowalny jeden z 15 poziomów jasności świecenia od 5% do 100% ).

Ustawienie fabryczne - 30% .

2 Dwa tryby włączania świateł ( programowalne )

a – Automatyczne włączanie świateł, po uruchomieniu pojazdu, i osiągnięciu w instalacji napięcia > 13,2 V - ( ustawienie fabryczne )

b – Włączanie świateł, po włączeniu stacyjki (ACC)

Warunkiem poprawnej pracy modułu jest podłączenie przewody pomarańczowego do +12V pojawiającego się, po włączeniu stacyjki i nie zanikającego.

3 Dwa tryby oświetlania drogi przed pojazdem GO HOME. Uruchamiana po jego wyłączeniu

Na 40 sec włączają się światła z mocą 60% lub 100%

( programowalne )

a – Oświetlanie drogi, aktywowane w momencie wyłączenia stacyjki.

b – Oświetlenie drogi, aktywowane sygnałem z kierunkowskazów lub centralnego zamka.

Do poprawnego działania tej opcji, konieczne jest podanie na zielony przewód +12 V przez około 1 sec.

4 Możliwość uruchomienia pojazdu, bez włączenia świateł.

Do poprawnego działania tej funkcji, konieczne jest podłączenie przewodu zielonego do żarówki kierunkowskazów ( impulsy +12V ).

WAŻNE !

- Po wyłączeniu samochodu, następuje samoczynne wyłączenie świateł.

- Moduł nie ogranicza korzystania, z żadnych funkcji pojazdu.

- Włącznik realizuje funkcję łagodnego startu. Żarówki zapalają się stopniowo, dochodząc do ustawionego poziomu jasności ( efekt rozjaśniania) .

- Wyłącznik realizuje funkcję łagodnego wyłączania. Żarówki gasną stopniowo. ( efekt ściemniania ).

- Moduł wyłącza się automatycznie, po włączeniu świateł pozycyjnych lub mijania.
