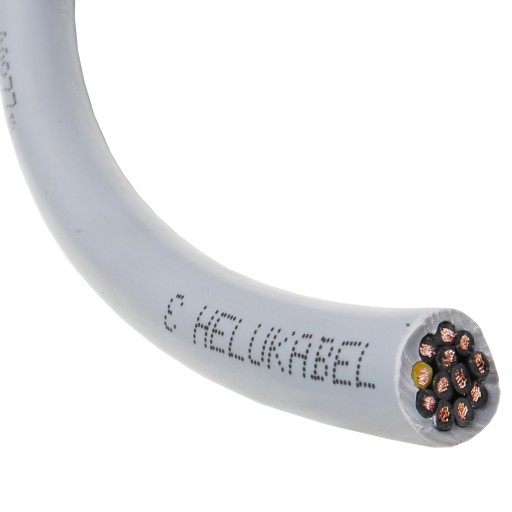

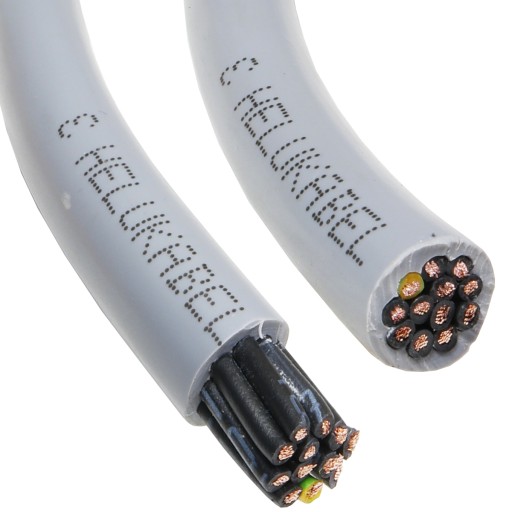

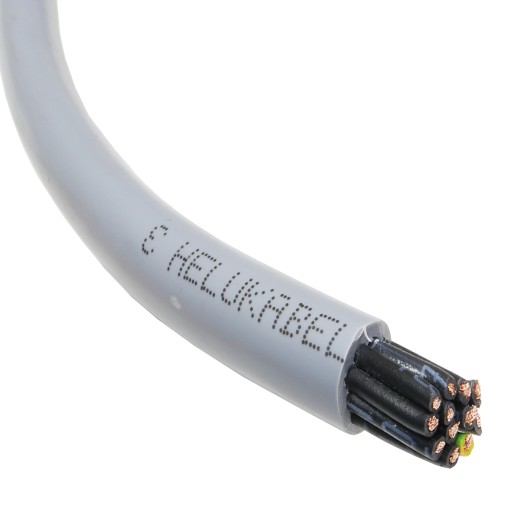

Кабель управления JZ 500 12x1,5 HELUKABEL

Przewód sterowniczy JZ-500 12G1,5 300/500V 10103 bębnowy

Dane techniczne

• Producent: HELUKABEL
• Seria produktu: JZ-500
• Indeks producenta: 10103
• EAN 009791
• Dopuszczalna temperatura kabla dla połączeń ruchomych [°C] do 80
• Dopuszczalna temperatura kabla dla połączeń ruchomych [°C] od-15
• Dopuszczalna temperatura kabla ułożonego na stałe [°C] do 80
• Dopuszczalna temperatura kabla ułożonego na stałe [°C] od -40
• Ekran na wiązkach Brak
• Ekran wspólny Brak
• Identyfikacja żył Cyfry
• Izolacja żyły PVC
• Klasa żyły Klasa 5 = giętki
• Kolor izolacji Szary
• Liczba żył 12
• Materiał powłoki zewnętrznej PVC
• Napięcie znamionowe U [V] 500
• Napięcie znamionowe U0 [V] 300
• Niska emisja dymów (zgodnie z EN 61034-2)
• Odporność na niską temperaturę (zgodnie z EN 60811-1-4)
• Olejoodporne (zgodnie z EN 60811-2-1) NIE
• Przybliżona waga kabla [kg/km] 309
• Przybliżona średnica zewnętrzna [mm] 12
• Znamionowy przekrój żyły [mm2] 1,5
• Żyła ochronna TAK

Dane techniczne

• Przewód sterowniczy ze specjalnego PVC, zgodny z DIN 0285-525-2-51/DIN EN 50525-2-51
• Zakres temperatur elastycznie od –15°C1) do +80°C stacjonarnie od –40°C do +80°C
• Napięcie pracy U0/U 300/500 V
• Napięcie testu 4000 V
• Napięcie przebicia min. 8000 V
• Rezystancja izolacji min. 20 Mom x km
• Minimalny promień gięcia elastycznie 7,5 x ∅ przewodu ,przy ułożeniu na stałe 4 x ∅ przewodu
• Odporność na promieniowanie do 80 x 106 cJ/kg (do 80 Mrad) 1) test na zginanie i uderzanie, a także rozciąganie w niskich temperaturach
• zgodny z normą VDE 0473 część 811-1-4, EN 60811-1-4

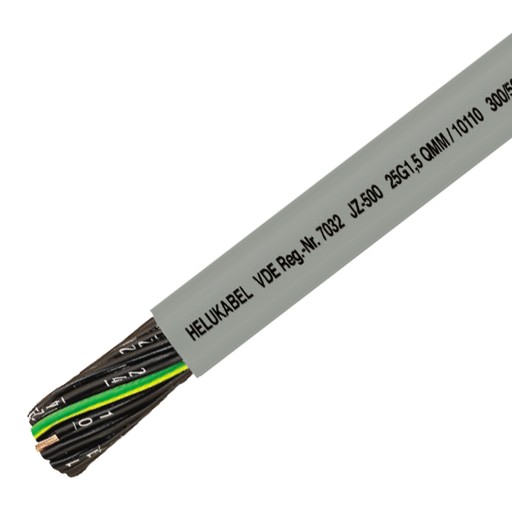

Budowa

• żyła miedziana niepobielana,linka skręcana wg VDE 0295 kl. 5,BS 6360 kl. 5, IEC 60288 kl. 5
• izolacja żył ze specjalnego PVC Z 7225
• żyły czarne z nadrukowanymi białymi
• cyframi wg DIN VDE 0293 (dostępny również z żyłami w innych kolorach)
• żółto-zielona żyła ochronna (od 3 żył)
• żyły skręcane równolegle
• opona zewnętrzna ze specjalnego PVC,TTM2 wg DIN VDE 0207-363-4-1/DIN EN 50363-4-1
• kolor szary (RAL 7001)
• przewód metrowany (od 2011 roku)

Właściwości

• olejoodporny
• odporny na związki chemiczne, patrz:tabela „Informacje techniczne”
• PVC samogasnące i płomienioodporne,testowane wg DIN VDE 0482-332-1-2DIN EN 60332-1-2/IEC 60332-1(odpowiednik DIN VDE 0472 cz. 804test metodą B)
• materiały użyte do produkcji nie zawierają silikonu i kadmu ani substancji
• zakłócających lakierowanie

Zastosowanie

Stosowany przy średnim obciążeniu mechanicznym dla połączeń elastycznych, w których nie występują naprężenia rozciągające.Układany przeważnie w pomieszczeniach suchych, wilgotnych i mokrych, jednak nie na wolnym powietrzu. Stosowany w przemyśle maszynowym, metalurgicznym, do sterowania, sygnalizacji i pomiarów przy przenośnikach i ciągach technologicznych. Żyły numerowane w taki sposób, że nawet niewielkie odsłonięcie opony zewnętrznej pozwala na lokalizację żyły: w celu uniknięcia pomyłek oznaczenia są podkreślone. Żyła ochronna położona blisko opony zewnętrznej. Specjalnie dobrana mieszanka PVC gwarantuje doskonałą elastyczność oraz racjonalną, szybką instalację.

C– produkt jest zgodny z wytycznymi dyrektywy niskonapięciowej 2006/95/EG
